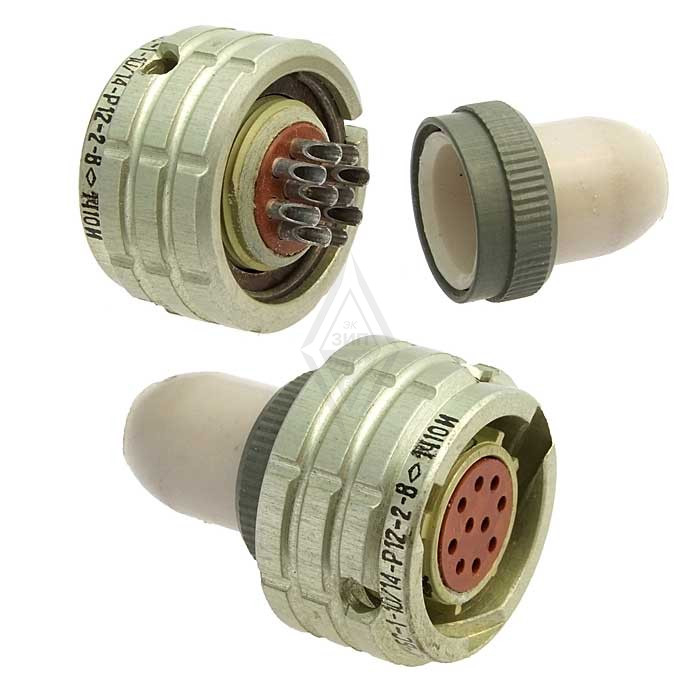

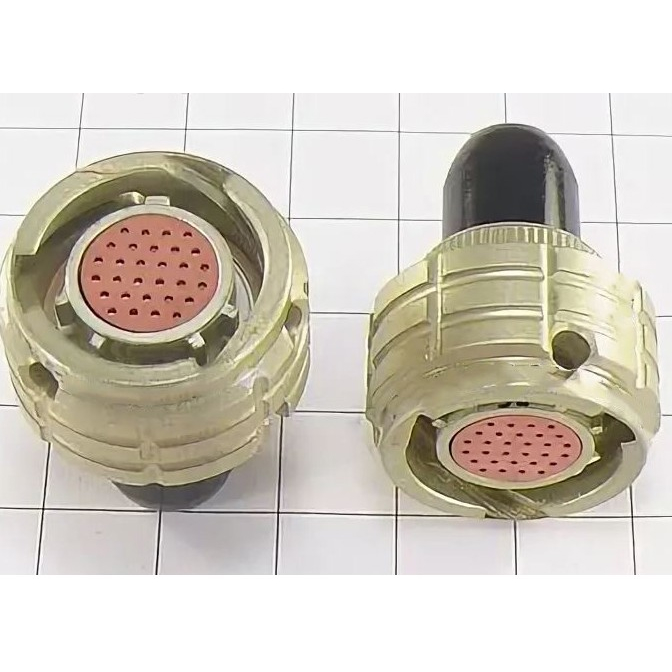

Назначение соединителя ОНЦ-БМ-1-30/14-Р12-2-В «5»

ОНЦ-БМ-1-30/14-Р12-2-В «5» — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры. Изделие применяется в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Конструкция обеспечивает быстрое сочленение и расчленение за счёт байонетного механизма, что удобно при сборке и обслуживании компактных электронных модулей.

Артикул изделия — 7005, категория — ОНЦ. Приёмка изделия соответствует литере «5», что подтверждает его соответствие установленным требованиям приёмки для данной категории продукции.

Расшифровка обозначения и конструктивные особенности

Обозначение ОНЦ-БМ-1-30/14-Р12-2-В имеет строгую структуру и описывает ключевые параметры соединителя.

• ОНЦ-БМ — тип соединителя;
• 1 — покрытие контактов: серебро;
• 30 — количество контактов;
• 14 — условный диаметр корпуса;
• Р — розетка;
• 12 — конструктивное исполнение: кабельная розетка с прямым кожухом;
• 2 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Многошпоночная поляризация исключает несанкционированное соединение и предотвращает ошибки при стыковке. Монтаж выполняется объёмным методом с использованием пайки, что обеспечивает надёжный электрический контакт в условиях плотного монтажа.

Технические характеристики

Ниже приведены подтверждённые параметры изделия.

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный;
• Климатическое исполнение: всеклиматическое;
• Максимальное рабочее напряжение: 250 В (амплитудное значение);
• Максимальная токовая нагрузка на одиночный контакт: 3 А;
• Сопротивление контактов: не более 5 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Количество сочленений-расчленений: до 250;
• Минимальная наработка: 15 000 часов.

Перечисленные параметры определяют область применения соединителя в цепях с умеренными токами и напряжениями, где требуются стабильное переходное сопротивление и высокая электрическая прочность изоляции.

Область применения

Соединители серии ОНЦ-БМ-1 широко применяются в различных устройствах радиоэлектронной аппаратуры как специального, так и общего назначения. Они обеспечивают надёжное соединение электрических цепей в условиях воздействия различных климатических факторов благодаря всеклиматическому исполнению. Типовые сферы использования включают бортовую и наземную аппаратуру, приборные блоки, кабельные сборки и системы внутреннего монтажа, где необходимы компактные байонетные разъёмы с поляризацией и большим числом контактов.

Благодаря количеству контактов 30 и условному диаметру корпуса 14, соединитель подходит для передачи многоканальных сигналов и питания в ограниченном объёме. Приёмка «5» подтверждает пригодность изделия для ответственных применений в составе радиоэлектронной аппаратуры.
