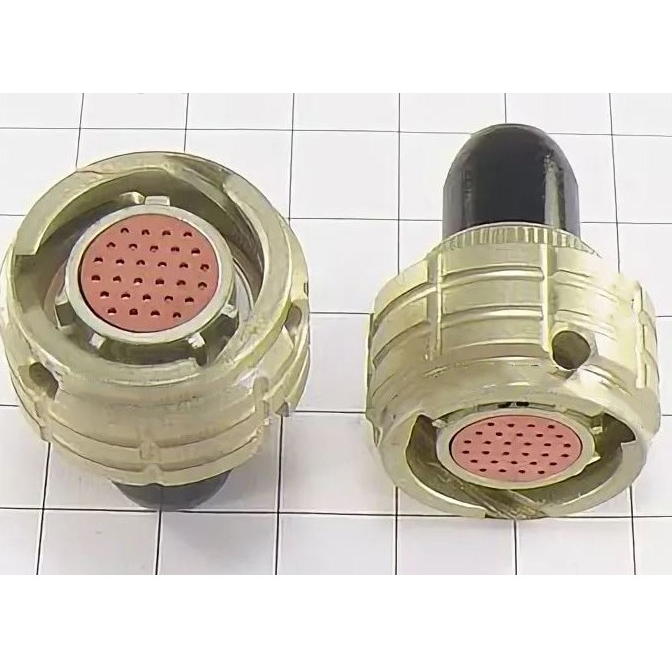

Назначение соединителя ОНЦ-БМ-1-30/14-Р12-2В

ОНЦ-БМ-1-30/14-Р12-2В — цилиндрический низкочастотный электрический соединитель серии ОНЦ, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока. Соединители данной серии применяются в составе радиоэлектронной аппаратуры, приборов и кабельных сборок, где требуется надёжное механическое и электрическое соединение при воздействии внешних климатических факторов.

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям приёмочного контроля и допускает его использование в ответственных изделиях, включая аппаратуру специального назначения. Артикул позиции — 7006, категория — ОНЦ.

Конструкция и принцип сочленения

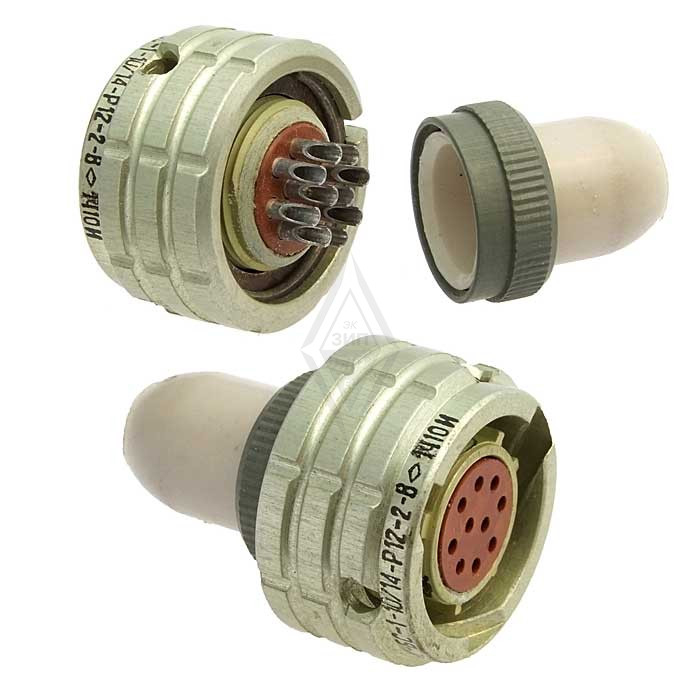

Соединители ОНЦ-БМ-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. Такое построение позволяет монтировать вилку непосредственно на корпус прибора, обеспечивая герметичность со стороны аппарата, тогда как розетка устанавливается на кабеле.

Серия имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов. Это исключает несанкционированное сочленение — соединить между собой неподходящие части невозможно. Исключение составляют исполнения с 10 и 19 контактами: у них поляризация однопозиционная.

Тип сочленения — байонетный. Байонетный замок обеспечивает быструю фиксацию и расфиксацию соединения поворотом на небольшой угол, что удобно при эксплуатации в стеснённых условиях и при частой коммутации.

Подтверждённые электрические характеристики

Соединитель рассчитан на работу в электрических цепях при напряжении до 250 В (амплитудное значение) и рабочем токе 3 А на контакт. Рабочий диапазон частот переменного тока — до 3 МГц.

• Максимальная токовая нагрузка на соединитель: от 18 до 71 А.
• Покрытие контактов: серебро (исполнение ОНЦ-БМ-1).
• Тип сочленения: байонетный.
• Монтаж: внутренний, всеклиматическое исполнение.
• Приёмка: «5».

Особенности исполнения и применение

Всеклиматическое исполнение и внутренний монтаж делают соединитель пригодным для эксплуатации в аппаратуре, работающей в различных климатических зонах. Герметичная приборная вилка защищает внутренний объём прибора от проникновения влаги и пыли через место установки, а серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при длительной работе.

Область применения включает электрические цепи постоянного, переменного и импульсного тока в составе приборов, пультов, блоков и кабельных сборок. Разъём удобен там, где требуется частая коммутация: байонетный замок сокращает время сочленения и рассоединения, а поляризация корпуса предотвращает ошибки при подключении.

Ключевые сведения

1. Название: ОНЦ-БМ-1-30/14-Р12-2В «5».
2. Артикул: 7006.
3. Категория: ОНЦ.
4. Приёмка: «5».
5. Напряжение: до 250 В (амплитудное значение).
6. Рабочий ток: 3 А на контакт.
7. Частота переменного тока: до 3 МГц.

Производитель в предоставленных данных не указан. Комплектация, гарантийные условия и страна производства в исходных сведениях отсутствуют, поэтому не приводятся.
