Назначение

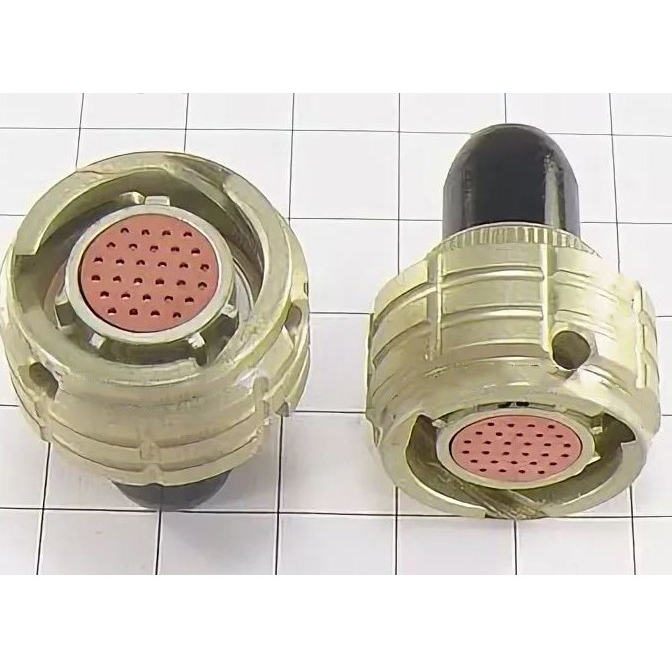

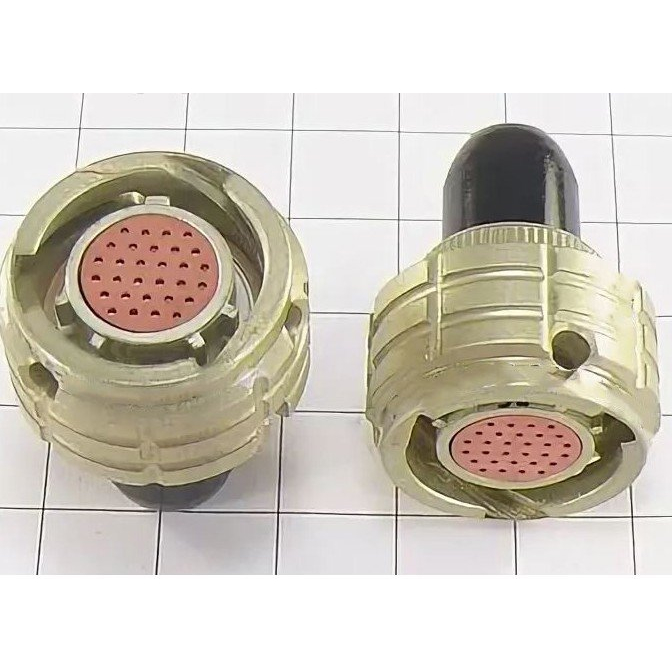

ОНЦ-БМ-1-30/14-Р12-1-В «5» — герметичный цилиндрический электрический соединитель (разъём) российского производства, предназначенный для надёжного электрического соединения в электронике, радиоаппаратуре и контрольно-измерительных приборах. Изделие применяется в тех случаях, когда требуется стабильная работа контактной группы в условиях повышенной влажности, пониженного давления, вибраций и значительных механических нагрузок.

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Исполнение с приёмкой «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным узлам, где недопустимы отказы при эксплуатации.

Конструктивные особенности

Конструкция соединителя предусматривает многошпоночную поляризацию корпусов и многопозиционную установку изоляторов. Такое решение исключает неправильное соединение и обеспечивает точное совмещение контактов при стыковке.

• Тип соединения — байонетный, обеспечивающий быструю и надёжную фиксацию.
• Количество контактов — 12.
• Максимальная токовая нагрузка — от 18 до 71 А в зависимости от типа контактов.
• Рабочее напряжение — до 150 В.
• Габариты — 30 на 14 мм (длина и ширина).
• Тип вилки — первый.
• Вариант исполнения — 1-В.

Технические характеристики

Соединитель рассчитан на эксплуатацию в жёстких условиях и сохраняет работоспособность при воздействии следующих факторов:

• механические удары с ускорением до 1500 м/с² (150 g);
• пониженное атмосферное давление до 1,3·10⁻⁴ Па;
• влажность 98 процентов при температуре плюс 35 °С;
• рабочая температура — от минус 60 до плюс 85 °С.

Минимальная наработка составляет 15 000 часов. Ресурс по количеству циклов соединения-расчленения — до 250. Срок хранения — 15 лет.

Маркировка

Обозначение ОНЦ-БМ-1-30/14-Р12-1-В расшифровывается следующим образом:

• ОНЦ — серия герметичных соединителей;
• БМ — модификация;
• 1 — тип вилки;
• 30/14 — габариты (длина и ширина в миллиметрах);
• Р12 — количество контактов (12);
• 1-В — вариант исполнения.

Применение

Благодаря герметичности, широкому диапазону рабочих температур и стойкости к ударным нагрузкам соединитель востребован в приборах и системах, работающих в сложных условиях. Он подходит для использования в контрольно-измерительном оборудовании, радиоэлектронной аппаратуре и других устройствах, где требуется надёжная коммутация цепей при наличии 12 контактов и токовой нагрузке до 71 А.

Приёмка «5» указывает на то, что изделие прошло дополнительные испытания и может применяться в ответственных узлах. Артикул товара — 7004. Данные о производителе в предоставленной информации не указаны.
