Назначение и общее описание

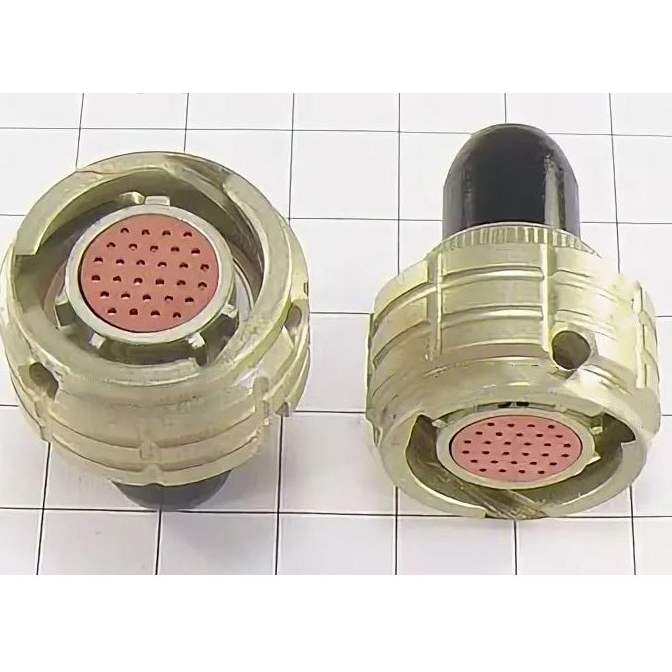

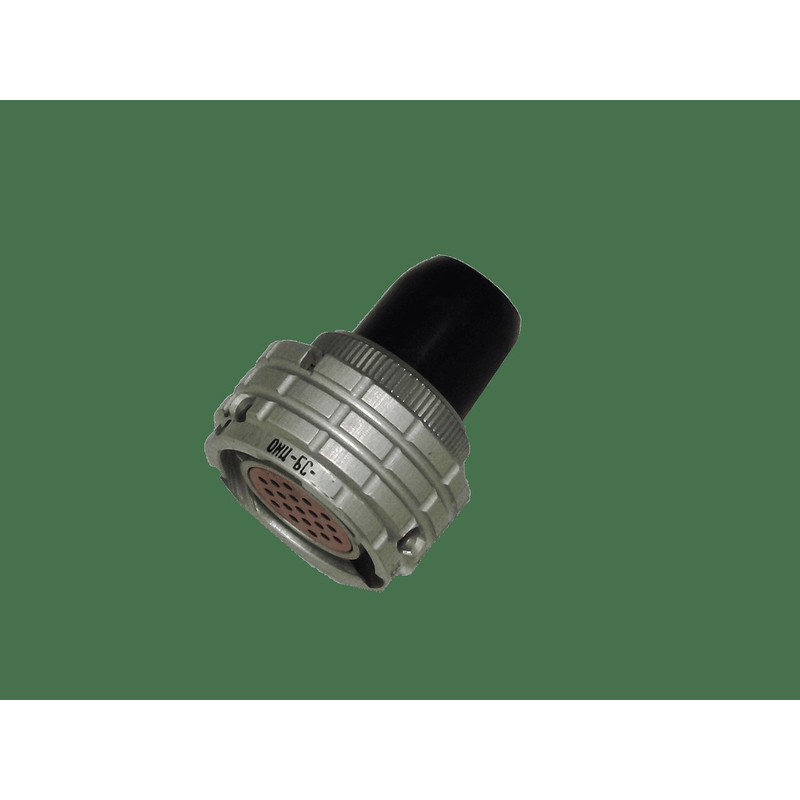

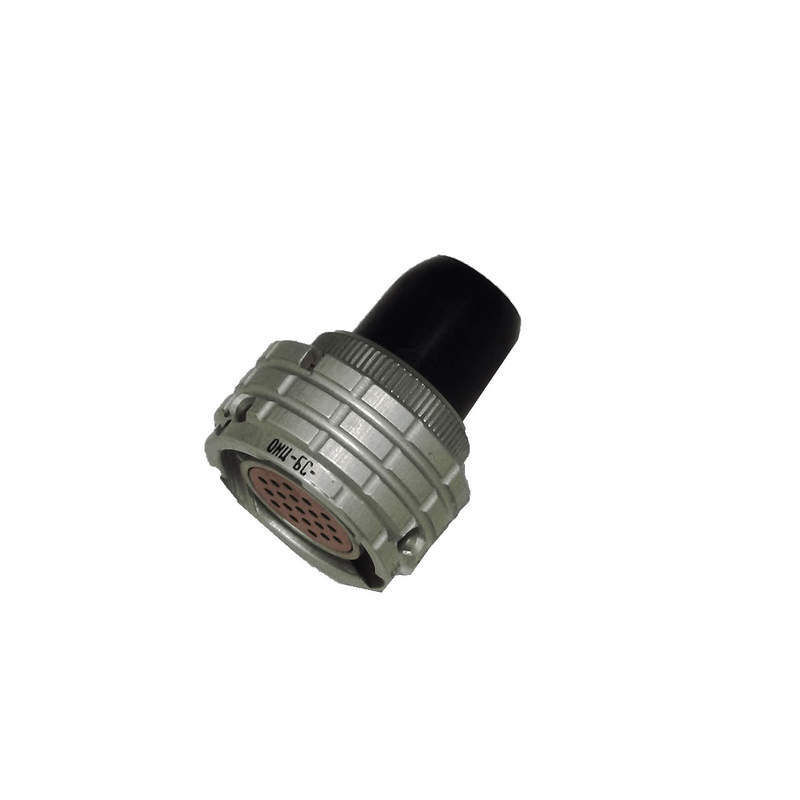

ОНЦ-БМ-2-30/14-Р12-3-В представляет собой микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа. Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Соединитель состоит из герметичной приборной вилки без кожуха и негерметичной кабельной розетки с прямым пластмассовым кожухом. Благодаря такой конструкции он используется в узлах радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение при ограниченном пространстве.

Расшифровка обозначения

Маркировка изделия содержит ключевые сведения о серии, контактной схеме и исполнении:

• ОНЦ-БМ-2 — серия микроминиатюрных соединителей;
• 30/14 — 30 общих контактов, из них 14 силовых;
• Р12 — розетка кабельная с прямым кожухом (приборная часть — вилка без кожуха обозначается цифрой 1);
• 3 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на работу в широком диапазоне условий. Ключевые электрические и механические параметры:

• рабочее напряжение — до 150 В;
• сопротивление контактов — не более 10 мОм;
• ток на один контакт — до 3 А, общий ток — от 18 до 71 А в зависимости от модификации;
• рабочая температура — от минус 60 до плюс 85 °C;
• устойчивость к вибрации — до 5000 Гц при ускорении 200 м/с²;
• стойкость к одиночному механическому удару — до 10000 м/с²;
• минимальная наработка — 15000 часов;
• срок сохраняемости — 15 лет;
• количество циклов сочленения-расчленения — до 250.

Применение и особенности монтажа

Изделие применяется в электро- и радиоаппаратуре для создания надёжного разъёмного соединения. Многопозиционная (многошпоночная) поляризация предотвращает несанкционированное сочленение, что особенно важно в многоконтактных системах, где ошибка подключения может привести к отказу аппаратуры.

Монтаж выполняется объёмным методом пайки. Контакты покрыты золотом, что обеспечивает стабильное низкое переходное сопротивление и защиту от коррозии. Герметичная приборная вилка без кожуха позволяет устанавливать соединитель в герметичные отсеки, а кабельная розетка с прямым пластмассовым кожухом удобна для подключения кабельной сборки.

Таким образом, ОНЦ-БМ-2-30/14-Р12-3-В сочетает компактные размеры, высокую плотность контактов и устойчивость к жёстким условиям эксплуатации, что делает его востребованным в составе ответственной радиоэлектронной аппаратуры.
