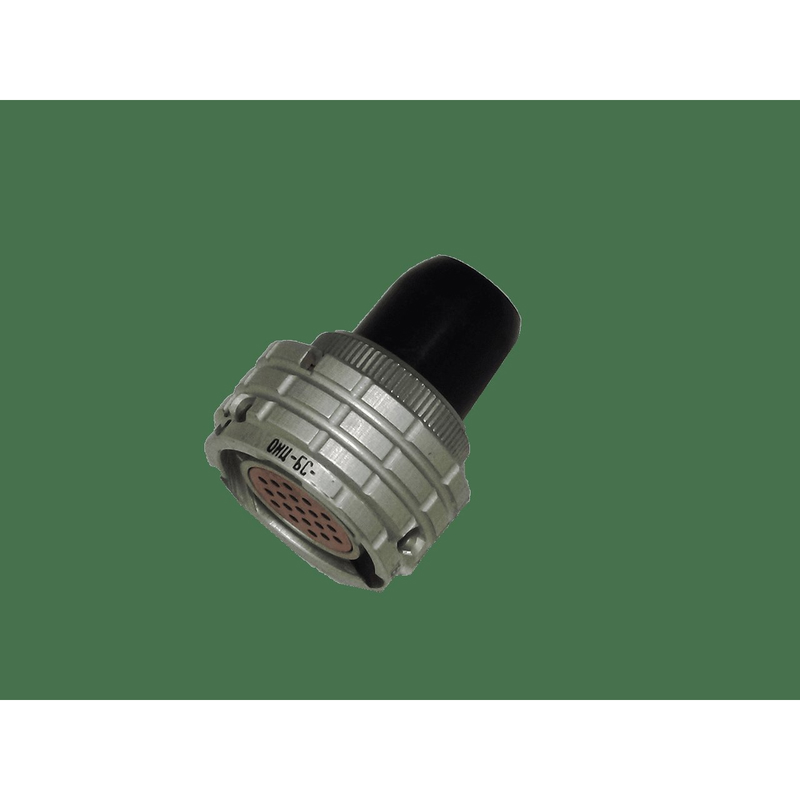

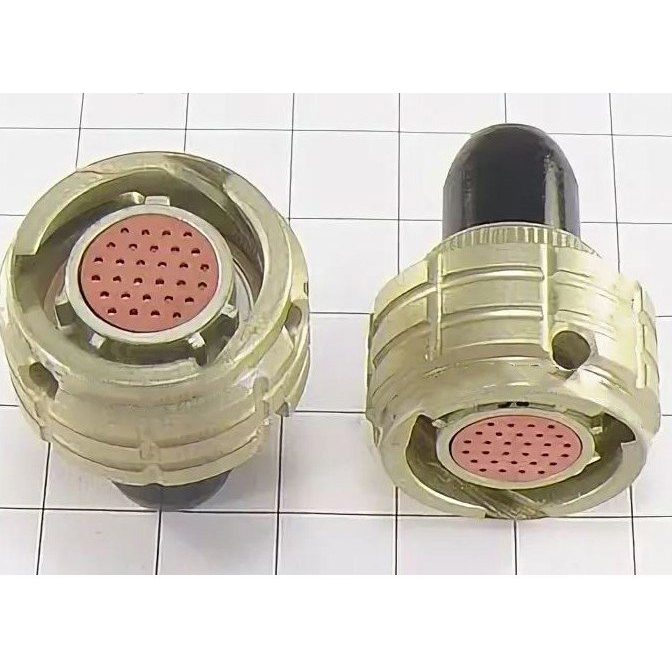

Назначение соединителя ОНЦ-БМ-2-30-14-В1-3-ВМ

ОНЦ-БМ-2-30-14-В1-3-ВМ (артикул 7068) — приборная вилка серии ОНЦ-БМ, предназначенная для коммутации электрических цепей постоянного и переменного тока с рабочими частотами до 3 МГц, а также импульсных сигналов. Изделие применяется там, где требуется многоточечное электрическое соединение с повышенной плотностью контактов и защитой от случайного рассоединения. Байонетный тип сочленения обеспечивает быстрое и надёжное механическое крепление ответных частей, а многопозиционная установка изоляторов исключает несанкционированное соединение разъёмов разных групп.

Подтверждённые технические характеристики

Конструкция соединителя определяется набором параметров, заявленных для данной модели серии ОНЦ-БМ. Ниже приведены только подтверждённые данные.

• Тип соединителя: ОНЦ-БМ, конструктивное исполнение — вилка приборная.
• Количество контактов: 30.
• Покрытие контактов: золото.
• Условный диаметр корпуса: 14 миллиметров.
• Многопозиционная поляризация: 3 позиции.
• Исполнение: всеклиматическое, допускающее эксплуатацию в различных климатических зонах.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 105 градусов Цельсия.
• Минимальная наработка: 15 000 часов.

Конструктивные особенности и условия эксплуатации

Вилка ОНЦ-БМ-2-30-14-В1-3-ВМ рассчитана на механические воздействия, включая вибрацию и удары, что подтверждает её пригодность для работы в сложных условиях. Байонетное сочленение фиксирует соединение и препятствует самопроизвольному разъединению под нагрузкой. Три позиции поляризации изоляторов позволяют однозначно ориентировать разъём при монтаже и исключают ошибочное подключение к неподходящему ответному элементу. Всеклиматическое исполнение дает возможность использовать изделие в температурном диапазоне от минус 60 до плюс 105 градусов Цельсия без потери рабочих качеств.

Области применения

Соединители серии ОНЦ-БМ находят применение в приборных и кабельных сборках, где необходимо передавать сигналы постоянного, переменного и импульсного тока с частотой до 3 МГц. Благодаря числу контактов 30 и всеклиматическому исполнению вилка востребована в измерительной и радиотехнической аппаратуре, а также в составе устройств, работающих при интенсивных вибрациях и ударах.

1. Коммутация цепей в приборных корпусах и стойках.
2. Сборка кабельных жгутов с байонетным креплением.
3. Подключение блоков, требующих многопозиционной поляризации для защиты от ошибок сочленения.
4. Эксплуатация в условиях низких и высоких температур, а также при механических нагрузках.

Электрические параметры и долговечность

Малые значения сопротивления контактов — не более 10 мОм — обеспечивают стабильность передачи сигнала и снижают потери на переходном сопротивлении. Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях — гарантирует надёжную развязку соседних цепей. Заявленная минимальная наработка 15 000 часов указывает на длительный срок службы соединителя. Золотое покрытие контактов повышает коррозионную стойкость и сохраняет качество электрического соединения при многократных сочленениях и расчленениях.

Комплектность и сведения для подбора

В предоставленных данных отсутствуют указания о комплекте поставки, стране производства, сертификатах и гарантийных обязательствах. Производитель также не указан. При подборе ответной части следует учитывать тип соединителя ОНЦ-БМ, условный диаметр корпуса 14 миллиметров, количество контактов 30 и три позиции поляризации — эти параметры определяют совместимость с сопрягаемыми элементами серии.
