Назначение соединителя ОНЦ-БМ-2-30-14-В1-1-ВМ

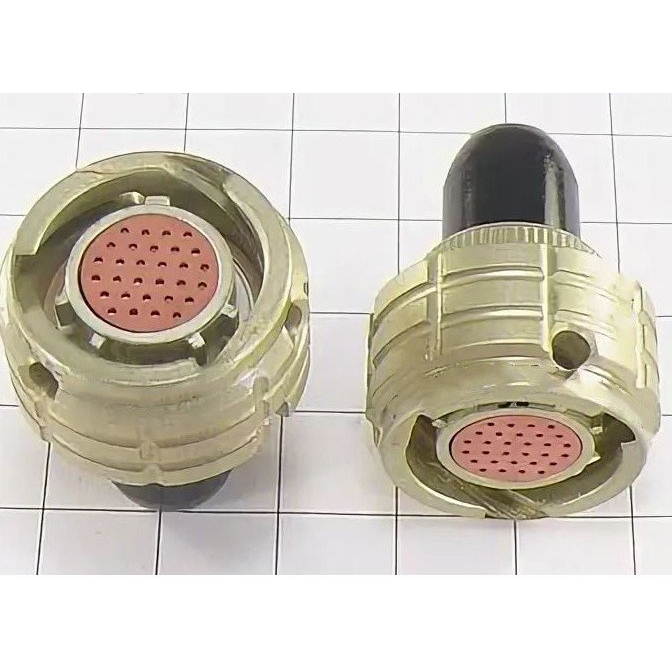

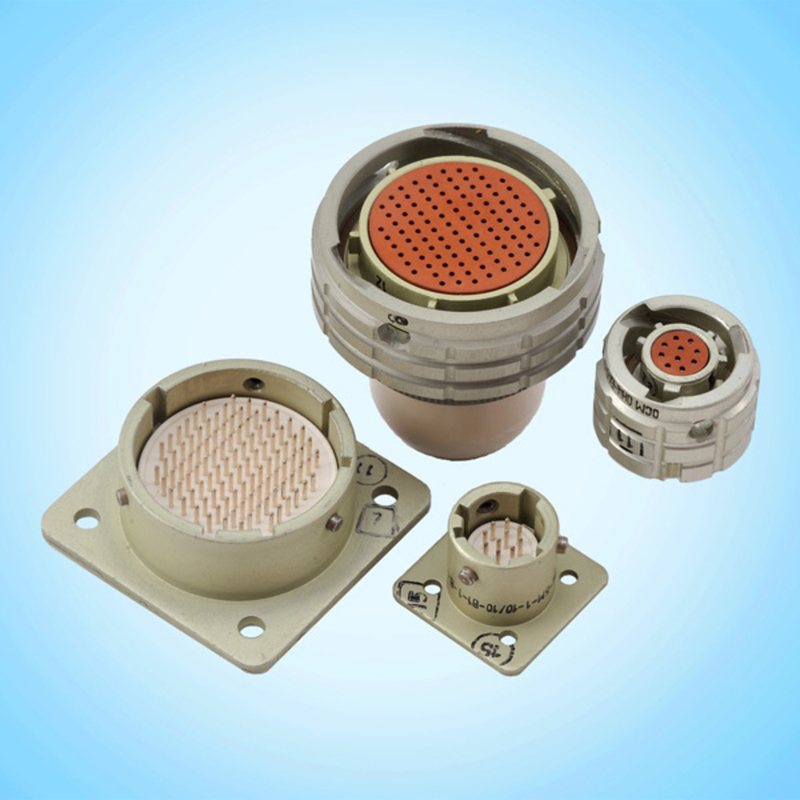

ОНЦ-БМ-2-30-14-В1-1-ВМ — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие относится к категории ОНЦ и выпускается под артикулом 7066. Конструктивно соединитель состоит из двух ответных частей: герметичной приборной вилки и негерметичной кабельной розетки. Байонетный способ сочленения обеспечивает быструю и надёжную фиксацию частей разъёма при эксплуатации.

Приборная вилка устанавливается непосредственно на корпус блока или узла, тогда как кабельная розетка монтируется на кабеле. Такое сочетание позволяет использовать соединитель для передачи сигнала между отдельными функциональными блоками аппаратуры при сохранении герметичности приборной части.

Подтверждённые технические особенности

Ниже приведены характеристики, указанные в описании изделия и не требующие дополнительного подтверждения из сторонних источников.

• Тип соединителя — ОНЦ-БМ-2.
• Покрытие контактов — золото.
• Количество контактов — 30.
• Условный диаметр корпуса — 14 миллиметров.

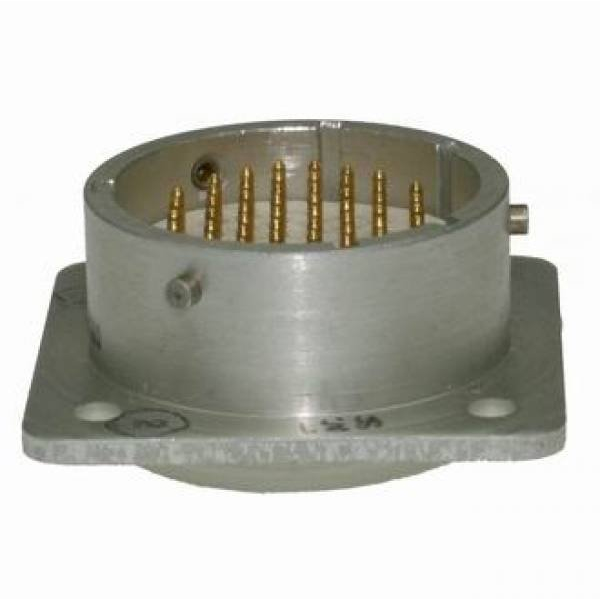

• Часть соединителя — В, то есть вилка приборная.
• Конструктивное исполнение — 1, соответствующее вилке.
• Поляризация — многопозиционная.
• Исполнение — всеклиматическое.
• Сочленение — байонетное.

Обозначение В1 в маркировке указывает на конструктивное исполнение вилки, а индекс 1 в позиции исполнения подтверждает принадлежность изделия к приборным вилкам. Многопозиционная поляризация исключает неправильное сочленение частей разъёма и обеспечивает однозначную ориентацию контактов при подключении.

Область применения и условия эксплуатации

Соединители данного типа применяются для работы в электрических цепях постоянного тока, переменного тока частотой до 3 мегагерц, а также импульсного тока. Они подходят для узлов и блоков радиоэлектронной аппаратуры специального и общего назначения.

Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность в различных условиях окружающей среды. Герметичная приборная вилка защищает внутренний объём аппаратуры от воздействия внешней среды, а негерметичная кабельная розетка обеспечивает удобство монтажа кабельной части.

Особенности монтажа

Внутренний монтаж подразумевает установку соединителя внутри корпуса радиоэлектронного изделия. Приборная вилка фиксируется на шасси или стенке блока, а кабельная розетка подключается к ответному кабелю. Байонетный замок требует осевого совмещения частей с последующим поворотом до фиксации, что снижает риск саморасчленения при вибрационных нагрузках.

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к коррозии, что важно при длительной эксплуатации аппаратуры. Совокупность тридцати контактов при условном диаметре корпуса 14 миллиметров позволяет передавать большое число сигнальных цепей через компактный разъём.

Дополнительные сведения

Для получения более подробных технических характеристик, данных о сертификации и указаний по монтажу рекомендуется обратиться к документации производителя или поставщика соединителей ОНЦ-БМ-2-30-14-В1-1-ВМ.
