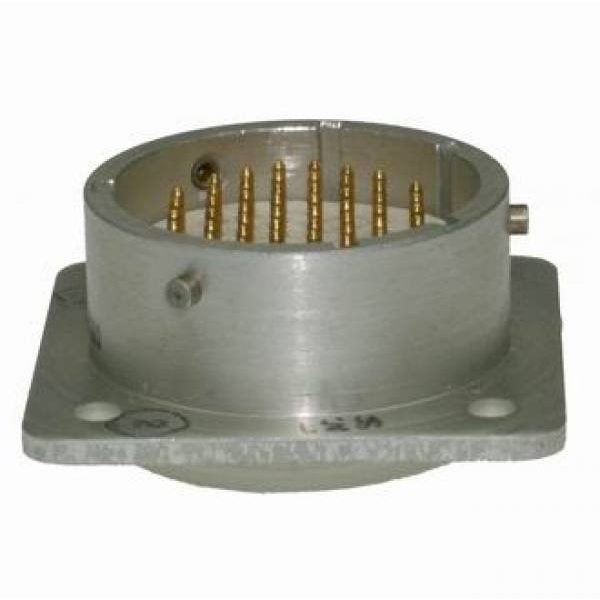

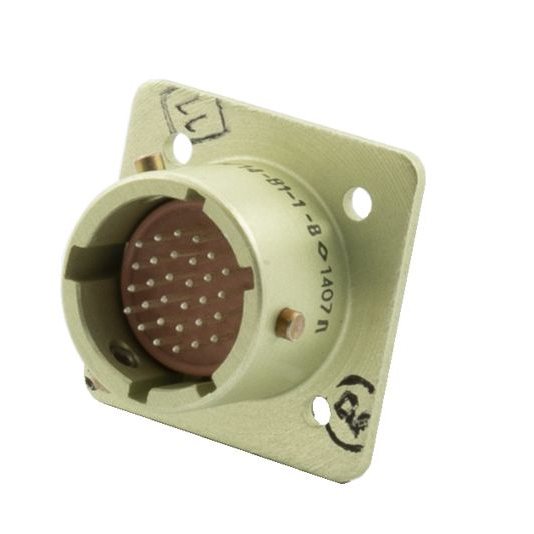

ОНЦ-БМ-2-30-14-В1-2-В: надежный прямоугольный соединитель для промышленной электроники

Разъем ОНЦ-БМ-2-30-14-В1-2-В относится к серии отечественных прямоугольных электрических соединителей, предназначенных для формирования разъемных соединений в промышленной аппаратуре, системах автоматики, измерительной технике, источниках питания и специализированном электронном оборудовании. Такое исполнение подходит для устройств, где необходимы компактность монтажа, многоконтактная коммутация и механически надежное соединение кабельных или внутриблочных цепей.

Маркировка изделия указывает на принадлежность к семейству ОНЦ-БМ и конкретное конструктивное исполнение с определенным числом контактов, вариантом сочленения и способом установки. Подобные разъемы применяются при проектировании и ремонте оборудования, в котором важно обеспечить стабильную передачу сигналов и питания между функциональными блоками.

Особенности конструкции

ОНЦ-БМ-2-30-14-В1-2-В выполнен в прямоугольном корпусе, характерном для соединителей серии ОНЦ-БМ. Конструкция рассчитана на многократное сочленение и расчленение частей разъема при соблюдении требований к монтажу и эксплуатации.

К ключевым особенностям относятся:

• Многоконтактное исполнение для одновременного подключения нескольких электрических цепей.

• Прямоугольная форма корпуса, удобная для плотной компоновки аппаратуры.

• Поляризация соединения, снижающая риск неправильной стыковки ответных частей.

• Возможность применения в составе блочных, панельных и кабельных соединений.

• Механическая фиксация, обеспечивающая устойчивость контакта при вибрациях и перемещениях оборудования.

• Использование контактных групп для передачи управляющих сигналов, измерительных цепей и питания в пределах допустимых электрических параметров.

Разъемы данной категории особенно востребованы в системах, где требуется заменить пайку на обслуживаемое разъемное соединение. Это упрощает диагностику, сборку, техническое обслуживание и замену отдельных модулей.

Расшифровка обозначения

Обозначение ОНЦ-БМ-2-30-14-В1-2-В содержит сведения о серии и исполнении соединителя. Для точного определения назначения каждой позиции маркировки необходимо сверяться с технической документацией на конкретную модификацию и комплект ответных частей.

В общем виде маркировка позволяет идентифицировать:

При подборе важно учитывать не только полное обозначение, но и тип ответной части, способ закрепления, направление вывода кабеля, расположение контактов, метод присоединения проводников и требования к защите от внешних воздействий.

Где применяется ОНЦ-БМ-2-30-14-В1-2-В

Соединитель может использоваться в оборудовании с модульной архитектурой, где необходимо быстро и надежно подключать электронные блоки, жгуты и панели. Наиболее типичные области применения:

• Промышленные системы управления и автоматизации.

• Контрольно-измерительные приборы.

• Шкафы управления, распределительные и коммутационные устройства.

• Электронные модули станочного и технологического оборудования.

• Телеметрические и сигнальные комплексы.

• Испытательные стенды.

• Внутриблочные соединения аппаратуры.

• Специализированные системы связи и обработки сигналов.

Наличие большого числа контактов делает ОНЦ-БМ-2-30-14-В1-2-В удобным для объединения нескольких функциональных цепей в одном разъеме. Например, через единый интерфейс можно организовать подключение дискретных сигналов, линий контроля, цепей питания малой мощности и экранированных сигнальных проводников — если это допускает конкретная схема включения и документация на изделие.

Что проверить перед применением

Чтобы разъем ОНЦ-БМ-2-30-14-В1-2-В работал надежно в течение всего срока службы оборудования, перед монтажом следует проверить его совместимость с проектом:

• Соответствие ответной части полному обозначению разъема.

• Число контактов и нумерацию контактных позиций.

• Допустимый ток и напряжение для каждой цепи.

• Сечение, тип и способ присоединения проводов.

• Способ крепления корпуса на панели, плате или кабеле.

• Требования к вибрационной стойкости и механическим нагрузкам.

• Климатические условия: температура, влажность, запыленность, вероятность конденсации.

• Наличие или необходимость экранирования.

• Состояние контактных поверхностей и отсутствие повреждений корпуса.

Особое внимание стоит уделять равномерности подключения проводников, правильности обжима или пайки — в зависимости от предусмотренной технологии — а также контролю отсутствия замыканий между соседними контактами. После сборки рекомендуется проверить электрическую целостность всех цепей и правильность полярности соединения.

Значение для надежности оборудования

ОНЦ-БМ-2-30-14-В1-2-В позволяет создать организованное, ремонтопригодное и компактное межблочное соединение. Применение стандартизированного разъема сокращает время обслуживания оборудования, упрощает замену модулей и снижает вероятность ошибок при подключении кабельных жгутов.

Для стабильной работы важно использовать соединитель строго в соответствии с его технической документацией, соблюдать допустимые электрические нагрузки и не допускать механического повреждения контактной группы. Грамотно подобранное исполнение ОНЦ-БМ становится важной частью надежной электрической системы, особенно в промышленной автоматике и специализированной электронной аппаратуре.
