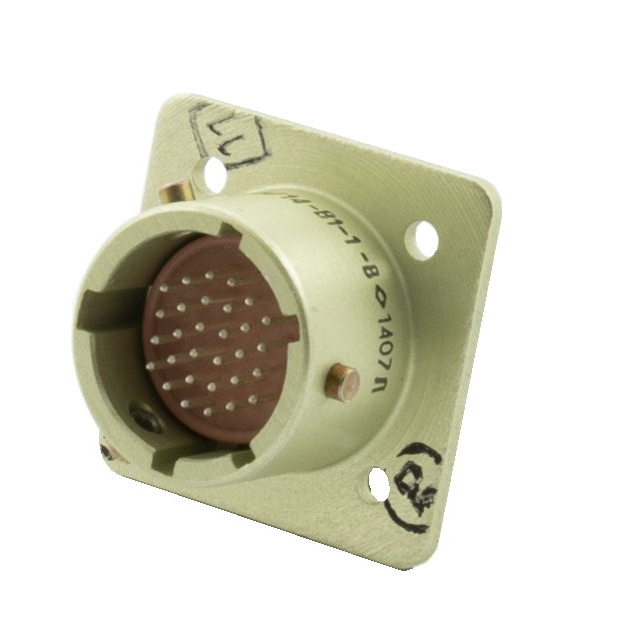

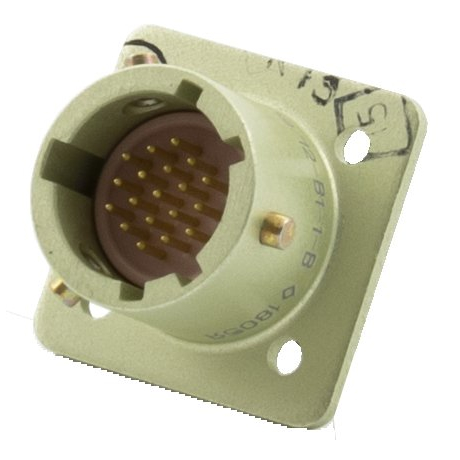

ОНЦ-БМ-2-19/12-В1-1-В

Цена: ПОД ЗАКАЗ

Технические характеристики

онц-бм-2-19/12-в1-1-в (2012г.) осм

ОНЦ-БМ-2-19/12-В1-1-В – это вилка (штекер) общего назначения, цилиндрического типа, предположительно 2012 года выпуска, с золотым покрытием контактов. Серия ОНЦ-БМ широко известна как надежные радиоэлектронные компоненты, предназначенные для работы в различных условиях.

Характеристики

Тип соединителя: Цилиндрический, низкочастотный, вилка (штекер).
Механизм сочленения: Байонетный (обеспечивает быструю и надежную фиксацию).
Количество контактов: 19.
Покрытие контактов: Золото (обеспечивает низкое контактное сопротивление, высокую коррозионную стойкость и надежность передачи сигнала).
Материал корпуса: Обычно алюминиевый сплав (легкий и прочный).
Назначение: Для работы в электрических цепях постоянного и переменного (до 3 МГц) токов.
Износостойкость: Высокая, до 500-1000 циклов сочленения-расчленения.
Климатическое исполнение: Различные варианты, часто обеспечивающие устойчивость к широкому диапазону температур (например, от -60°C до +155°C), повышенной влажности, вибрациям и ударным нагрузкам.
Герметизация: Многие модификации ОНЦ-БМ обладают герметичным или пылевлагозащищенным исполнением.

Применение

Авиационная и космическая техника: В системах управления, навигации, связи и бортовой электроники, где требуется высокая надежность и устойчивость к внешним факторам.
Военная техника: В различных видах вооружения, радиолокационных станциях, системах связи и автоматизации.
Промышленная автоматика и приборостроение: Для подключения датчиков, исполнительных механизмов, в составе измерительной и управляющей аппаратуры.
Транспортное машиностроение: В железнодорожном, морском и автомобильном транспорте (для специализированной техники).
Специализированная электронная аппаратура: В телекоммуникационном оборудовании, медицинской технике и других областях, где необходимы надежные электрические соединения.

Возможные аналоги: 0402-19NK, 1.96013e+009, 1.96025e+009, 1.96032e+009, 1.96113e+009, 1.96125e+009, 1.96132e+009, 1.9615e+009, 1782-19J.

Описание

Назначение

ОНЦ-БМ-2-19/12-В1-1-В — цилиндрический низкочастотный соединитель (вилка, штекер) общего назначения серии ОНЦ-БМ. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Применяется там, где требуется надёжная передача сигнала и питания между блоками аппаратуры при воздействии внешних дестабилизирующих факторов: вибраций, ударных нагрузок, повышенной влажности и широкого диапазона температур.

Соединитель относится к классу радиоэлектронных компонентов, рассчитанных на многократное сочленение и расчленение в процессе эксплуатации, технического обслуживания и замены блоков.

Основные особенности

Тип соединителя: цилиндрический, низкочастотный, вилка (штекер).
Механизм сочленения: байонетный, обеспечивающий быструю и надёжную фиксацию без применения инструмента.
Количество контактов: 19.
Покрытие контактов: золото — низкое контактное сопротивление, высокая коррозионная стойкость и стабильная передача сигнала.
Материал корпуса: обычно алюминиевый сплав — сочетание малого веса и прочности.
Износостойкость: высокая, до 500–1000 циклов сочленения и расчленения.
Климатическое исполнение: варианты, обеспечивающие устойчивость к температурам примерно от минус 60 °C до плюс 155 °C, повышенной влажности, вибрациям и ударным нагрузкам.
Герметизация: ряд модификаций серии имеет герметичное или пылевлагозащищённое исполнение.

Соединитель маркирован как изделие 2012 года выпуска. Производитель в предоставленных данных не указан, поэтому конкретный изготовитель и страна производства не приводятся.

Конструкция и обозначение

Обозначение ОНЦ-БМ-2-19/12-В1-1-В построено по принятой для серии схеме, в которой отражены тип изделия, количество контактов и вариант исполнения. Байонетный замок фиксирует ответные части поворотом на небольшой угол, что ускоряет монтаж и снижает риск самопроизвольного расчленения при вибрации.

Золотое покрытие контактных пар снижает переходное сопротивление и защищает поверхность от окисления, что особенно важно для слаботочных сигнальных цепей и цепей с низким уровнем напряжения.

Области применения

Авиационная и космическая техника: системы управления, навигации, связи и бортовой электроники.
Военная техника: вооружение, радиолокационные станции, системы связи и автоматизации.
Промышленная автоматика и приборостроение: подключение датчиков, исполнительных механизмов, измерительной и управляющей аппаратуры.
Транспортное машиностроение: железнодорожный, морской и автомобильный специализированный транспорт.
Специализированная электронная аппаратура: телекоммуникационное оборудование, медицинская техника и другие области, где необходимы надёжные электрические соединения.

Совместимость и аналоги

В качестве возможных аналогов и взаимозаменяемых позиций указаны: 0402-19NK, 1.96013e+009, 1.96025e+009, 1.96032e+009, 1.96113e+009, 1.96125e+009, 1.96132e+009, 1.9615e+009, 1782-19J. Совместимость конкретного аналога следует подтверждать по присоединительным размерам, числу контактов и условиям эксплуатации.

Комплектация и сведения о характеристиках

Комплектация поставки, гарантийные условия, сертификаты и стандарты в предоставленных данных не указаны. Заполненные характеристики VirtueMart для данной позиции отсутствуют, поэтому параметры, не приведённые в описании, следует уточнять отдельно.
