Назначение соединителя ОНЦ-БМ-2-19/12-В1-1-В

ОНЦ-БМ-2-19/12-В1-1-В — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры. Изделие применяется в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель относится к быстрорасчленяемым байонетным конструкциям и выпускается во всеклиматическом исполнении, что позволяет использовать его в аппаратуре специального и общего назначения.

Конструктивные особенности и состав

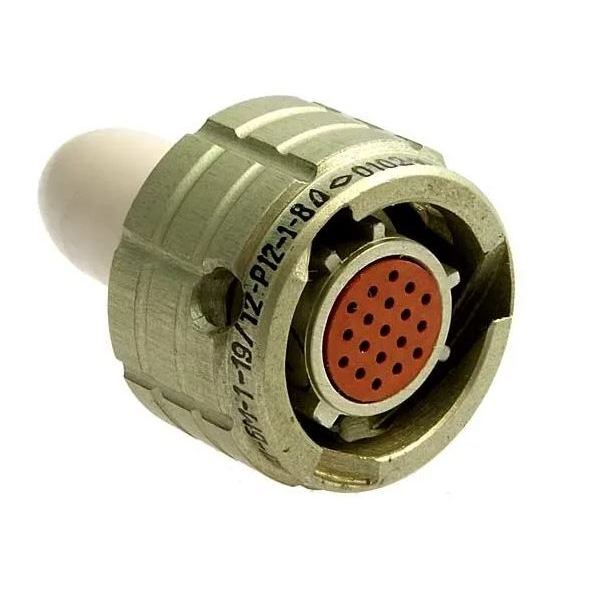

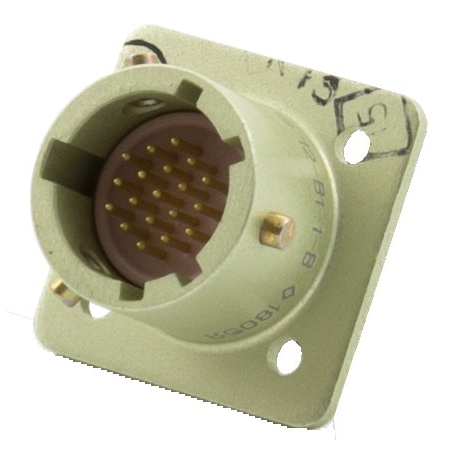

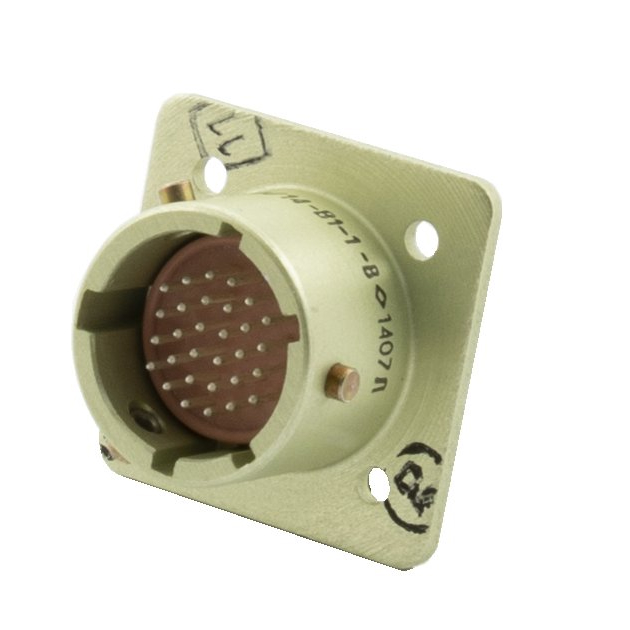

Условный размер корпуса соединителя — 12. В состав входят вилка герметичная и розетка негерметичная. Корпус выполняется в блочном (приборном) и кабельном видах. Монтажная часть имеет исполнение приборной вилки и кабельной розетки с прямым кожухом. Сочленение байонетное, обеспечивающее быстрое соединение и разъединение без применения инструмента.

Корпус оснащён многошпоночной поляризацией и допускает многопозиционную установку изолятора, что исключает неверное сочленение и позволяет ориентировать контактные группы в нужном положении. Контакты имеют золотое покрытие, повышающее стабильность переходного сопротивления и коррозионную стойкость. Монтаж объёмный, выполняется пайкой.

Технические характеристики

• Тип соединителя: микроминиатюрный цилиндрический, низкочастотный, быстрорасчленяемый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 12.
• Вид сочленения: байонетный.
• Поляризация корпуса: многошпоночная, с многопозиционной установкой изолятора.
• Покрытие контактов: золото.
• Способ монтажа: объёмный, пайкой.
• Количество контактов: 19.
• Максимальный ток на одиночный контакт: 3 А.
• Максимальный ток на соединитель: 18...71 А.
• Максимальное рабочее напряжение: 150 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Ёмкость между контактами: не более 5 пФ.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.

Применение и условия эксплуатации

Соединитель ОНЦ-БМ-2-19/12-В1-1-В применяется в радиоэлектронной аппаратуре специального и общего назначения. Область использования охватывает узлы и блоки, где требуется компактное электрическое соединение с малым числом контактов и высокими требованиями к стабильности параметров. Низкая ёмкость между контактами не более 5 пФ и высокое сопротивление изоляции не менее 1000 МОм обеспечивают пригодность изделия для передачи сигналов в цепях с широким диапазоном частот до 3 МГц.

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия позволяют эксплуатировать соединитель в составе аппаратуры, работающей в различных климатических зонах. Герметичная вилка и негерметичная розетка в сочетании с приборным и кабельным видами корпуса дают возможность компоновать как внутриблочные, так и межблочные соединения. Многошпоночная поляризация и многопозиционная установка изолятора упрощают сборку и снижают риск ошибок при монтаже.

Изделие рассчитано на объёмный монтаж пайкой, что делает его пригодным для традиционной технологии сборки радиоэлектронных блоков. Соединитель поставляется под артикулом 7062 и входит в категорию ОНЦ. Изготовитель в предоставленных данных не указан. Гарантийный срок устанавливается в соответствии с документацией изготовителя и условиями поставки.
