Назначение

ОНЦ-БМ-2-19/12-В1-1В «5» (артикул 7064) — цилиндрический электрический соединитель, предназначенный для передачи сигналов и энергии в электрических цепях. Разъём применяется как с постоянным, так и с переменным током с частотой до 3 МГц, а также с импульсными токами. Категория товара — ОНЦ.

Изделие входит в группу разъёмов ОНЦ-БМ-2, которые используются в электронике, телекоммуникациях и других сферах, где требуется надёжная передача электрических сигналов. Такие соединители применяются там, где предъявляются повышенные требования к устойчивости к внешним воздействиям и долговечности в эксплуатации.

Технические характеристики

Ниже приведены подтверждённые характеристики разъёма ОНЦ-БМ-2-19/12-В1-1В:

• Количество контактов: 19
• Рабочее напряжение: до 250 В
• Максимальная токовая нагрузка: до 31 А на соединитель
• Сопротивление контактов: не более 0,005 Ом
• Диаметр контактов: 0,6 мм
• Материал контактов: может быть выполнен из золота или серебра
• Приемка: «5»

Указанное рабочее напряжение до 250 В определяет допустимый уровень электрической нагрузки в цепи, а максимальная токовая нагрузка до 31 А на соединитель характеризует пропускную способность по току. Низкое сопротивление контактов — не более 0,005 Ом — способствует снижению потерь при передаче сигналов и энергии. Диаметр контактов 0,6 мм относится к конструктивным параметрам контактной группы.

Конструкция и особенности

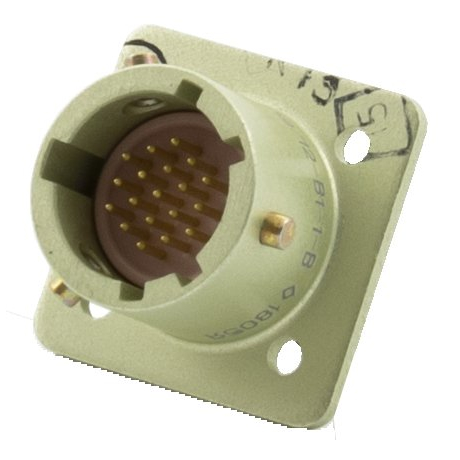

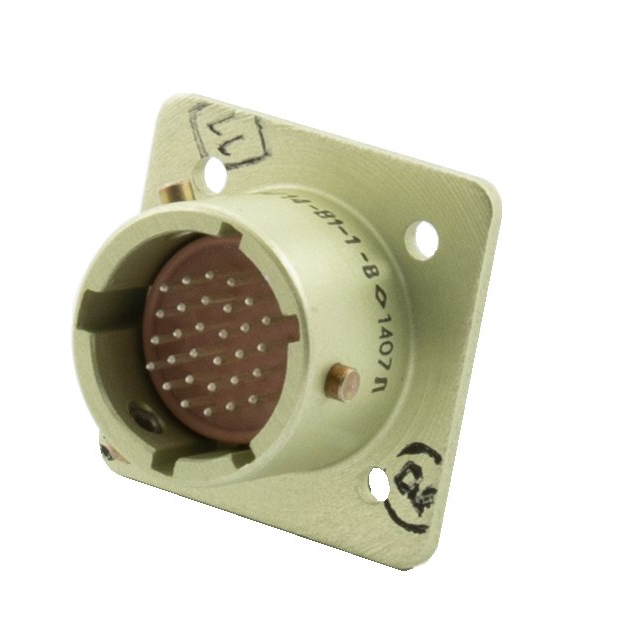

Разъём состоит из герметичной приборной вилки и негерметичной кабельной розетки. Такое исполнение объединяет герметичную часть со стороны прибора и кабельную часть, подключаемую к линии передачи.

Соединитель имеет многоконтактную поляризацию, что предотвращает несанкционированное соединение — то есть исключает неправильное сочленение и подключение в неверной ориентации. Сочленение осуществляется с помощью байонетного механизма, что обеспечивает надёжное крепление и фиксацию частей разъёма при эксплуатации.

Отдельно отмечена приемка «5», что является характеристикой VirtueMart для данного товара.

Применение

Разъёмы ОНЦ-БМ-2, включая модель ОНЦ-БМ-2-19/12-В1-1В «5», используются в различных областях, в том числе в электронике и телекоммуникациях, а также в иных сферах, где необходима надёжная передача электрических сигналов. Благодаря способности работать с постоянным, переменным и импульсным током соединители применимы в цепях передачи сигналов и энергии с частотой до 3 МГц.

Герметичное исполнение приборной вилки и байонетный механизм сочленения делают разъём пригодным для условий, где важны устойчивость к внешним воздействиям и долговечность в эксплуатации. Поляризация соединения дополнительно повышает безопасность и правильность коммутации в составе оборудования.
