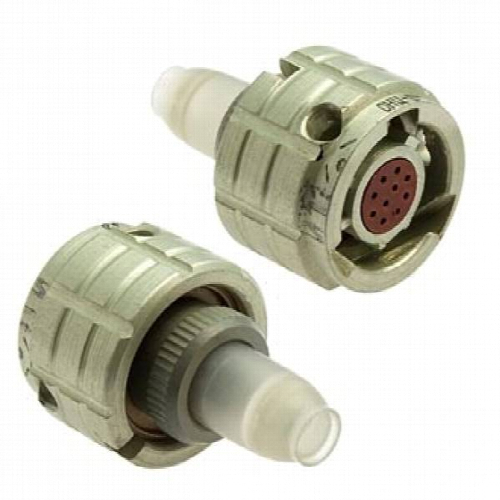

Назначение соединителя ОНЦ-БМ-2-19/12-Р12-1-В «5»

Соединитель ОНЦ-БМ-2-19/12-Р12-1-В «5» (артикул 7065) относится к серии цилиндрических низкочастотных соединителей ОНЦ. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Основная задача соединителя — обеспечение надёжного и долговечного электрического подключения в составе электронных устройств и приборов, где требуется стабильная передача сигнала и питания между отдельными блоками.

Конструктивно данный тип соединителя состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Такое сочетание позволяет применять изделие как в составе приборных корпусов, требующих защиты от утечек воздуха, так и в кабельных сборках. Категория товара — ОНЦ, приёмка — «5».

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Все значения приведены в соответствии с описанием изделия.

• Покрытие контактов — золото.
• Количество контактов — 19.
• Условный диаметр корпуса — 12.
• Тип розетки — кабельная розетка с прямым кожухом (Р12).
• Поляризация корпусов — однопозиционная, с многошпоночной поляризацией, что обеспечивает защиту от несанкционированного сочленения.
• Исполнение — всеклиматическое (В).
• Максимальная токовая нагрузка на одиночный контакт — 3 А.
• Суммарная максимальная токовая нагрузка на соединитель — от 18 до 71 А.
• Максимальное рабочее напряжение — 150 В (амплитудное значение); в некоторых вариантах — 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Скорость утечки воздуха — не более 0,01 л/ч для герметичных вилок.
• Количество сочленений-расчленений — 250.
• Минимальная наработка — 15 000 часов.
• Срок сохраняемости — 15 лет.
• Вид сочленения — байонетный.
• Способ монтажа — объёмный или пайкой.

Многопозиционная установка изоляторов и многошпоночная поляризация корпусов исключают ошибочное сочленение и повышают эксплуатационную надёжность. Байонетный вид сочленения обеспечивает быстрое соединение и расчленение без применения специального инструмента.

Область применения

Соединитель ОНЦ-БМ-2-19/12-Р12-1-В «5» подходит для использования в различных электронных устройствах, требующих надёжного и долговечного подключения. Благодаря сочетанию герметичной приборной вилки и кабельной розетки изделие востребовано в приборах и системах, где необходимо сохранять работоспособность при изменении климатических условий — всеклиматическое исполнение подтверждает такую возможность.

Низкочастотный диапазон до 3 МГц и поддержка постоянного, переменного и импульсного токов делают соединитель применимым в цепях питания и передачи сигналов управления. Золотое покрытие контактов способствует стабильности переходного сопротивления, а низкое значение сопротивления контактов — не более 5 мОм — снижает потери при передаче тока. Высокое сопротивление изоляции — не менее 5000 МОм — обеспечивает электрическую развязку цепей.

Эксплуатационные показатели рассчитаны на длительный срок службы: не менее 15 000 часов наработки, 250 циклов сочленения-расчленения и срок сохраняемости 15 лет. Это позволяет применять соединитель в составе оборудования, к которому предъявляются требования по ресурсу и надёжности подключения.

Приёмка и исполнение

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества для данной категории продукции. Исполнение «В» — всеклиматическое, что допускает эксплуатацию в различных климатических зонах. Артикул изделия — 7065, категория — ОНЦ.
