Назначение соединителя ОНЦ-БМ-1-19/12-Р12-1-В

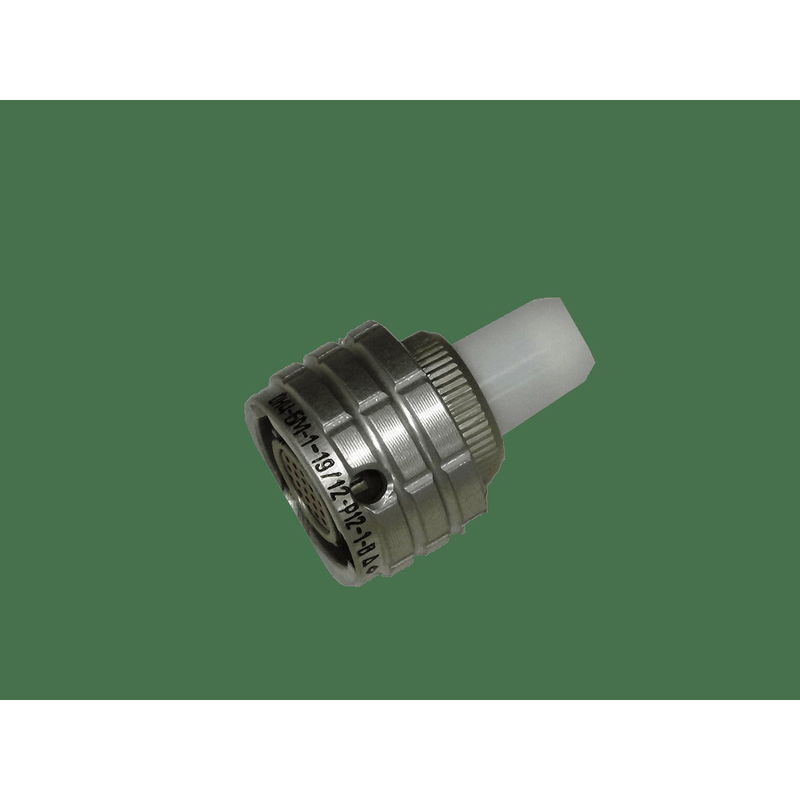

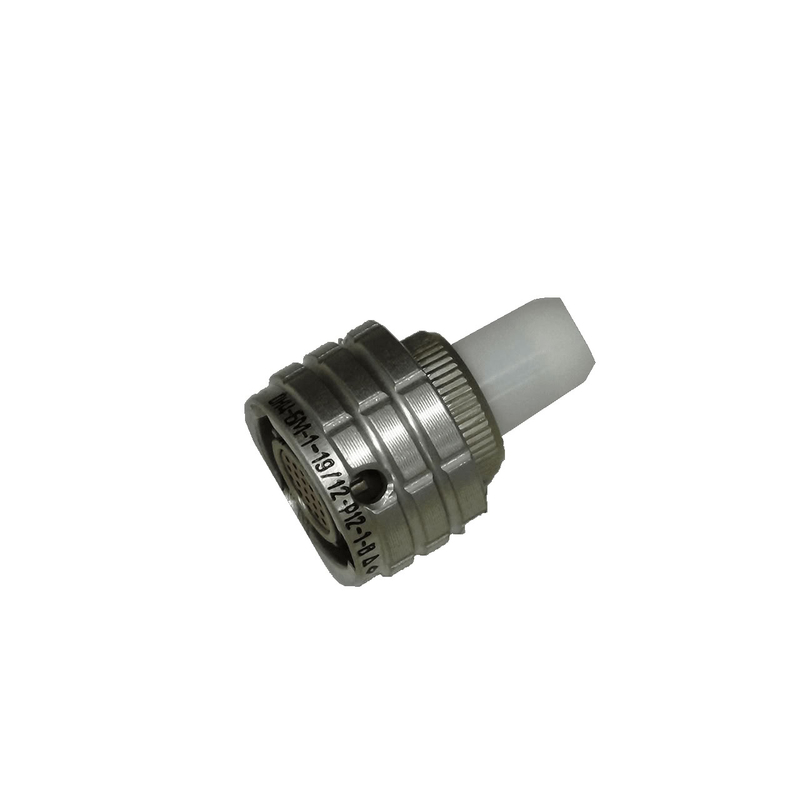

ОНЦ-БМ-1-19/12-Р12-1-В «5» — цилиндрический низкочастотный соединитель серии ОНЦ-БМ-1, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для электрического соединения и разъединения цепей в составе кабельных сборок и приборного оборудования.

Конструктивно соединитель представляет собой кабельную розетку с прямым кожухом и байонетным сочленением. Условный диаметр корпуса составляет 12 мм. Розетка относится к негерметичному исполнению, при этом в составе соединительного узла предусмотрена герметичная приборная вилка, что расширяет область применения изделия.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели и серии ОНЦ-БМ-1 в целом.

• Количество контактов: 19.
• Условный диаметр корпуса: 12 мм.
• Вид соединителя: кабельная розетка с прямым кожухом, обозначение Р12.
• Поляризация корпусов: однопозиционная для 10- и 19-контактных соединителей; для данной модели в описании указана многопозиционная поляризация, что связано с общими характеристиками серии.
• Материал контактов: серебро.
• Тип монтажа: внутренний.
• Вид сочленения: байонетный.
• Рабочее напряжение: 150 В амплитудного значения; в ряде источников для серии ОНЦ-БМ указывается 250 В.
• Токовая нагрузка на одиночный контакт: до 3 А.
• Суммарная токовая нагрузка на соединитель: до 31 А.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Климатическое исполнение: всеклиматическое.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Применение и условия эксплуатации

Соединитель ОНЦ-БМ-1-19/12-Р12-1-В применяется в электрических цепях постоянного, переменного и импульсного тока с учётом указанных ограничений по частоте и напряжению. Байонетный тип сочленения обеспечивает быстрое соединение и разъединение, а всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах.

Серебряное покрытие контактов способствует стабильности переходного сопротивления, значение которого не превышает 10 мОм, а высокое сопротивление изоляции не менее 5000 МОм подтверждает пригодность соединителя для ответственных цепей. Минимальная наработка 15 000 часов и срок сохраняемости 15 лет характеризуют изделие как рассчитанное на длительную эксплуатацию и хранение.

Приёмка и комплектация

Изделие поставляется с приёмкой «5». Артикул товара — 6997, категория — ОНЦ. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.

В состав соединительного узла входят герметичная приборная вилка и негерметичная кабельная розетка, что позволяет применять изделие в различных условиях эксплуатации. Комплектация определяется условиями поставки; иные принадлежности в исходных данных не заявлены.

Ключевые параметры для подбора

1. Число контактов — 19, что соответствует группе соединителей с однопозиционной поляризацией корпусов.
2. Диаметр корпуса — 12 мм, тип монтажа — внутренний.
3. Род тока — постоянный, переменный частотой до 3 МГц, импульсный.
4. Напряжение — 150 В амплитудного значения, для серии также указывается 250 В.
5. Ток — до 3 А на контакт и до 31 А суммарно на соединитель.

При выборе соединителя следует учитывать совокупность перечисленных параметров и условия конкретной электрической цепи.
