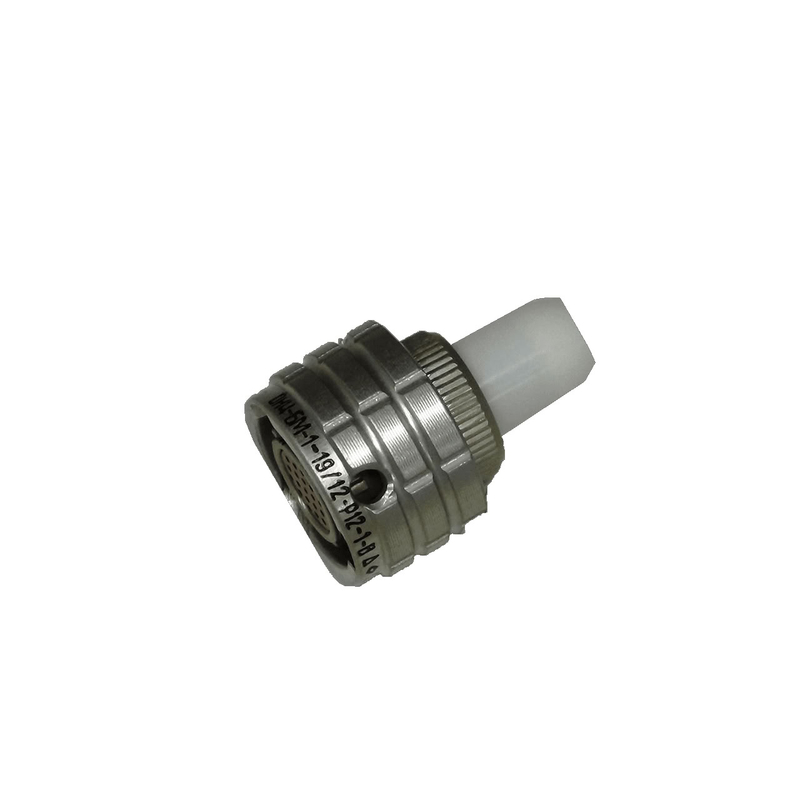

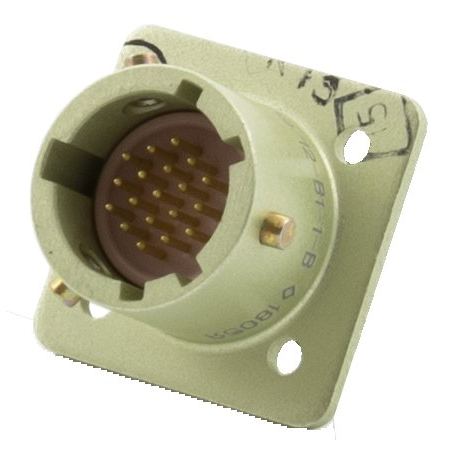

ОНЦ-БМ-1-19/12-В1-1-В: приборный цилиндрический соединитель для надежной коммутации

ОНЦ-БМ-1-19/12-В1-1-В — низкочастотный цилиндрический электрический соединитель в исполнении приборной вилки без кожуха. Он применяется для организации разъемных соединений в аппаратуре, где важны компактность, устойчивость контактов и удобство монтажа. Изделие рассчитано на работу в цепях постоянного, переменного и импульсного тока; для переменного тока указывается рабочая частота до 3 МГц.

Расшифровка маркировки

Маркировка ОНЦ-БМ-1-19/12-В1-1-В отражает основные конструктивные признаки соединителя:

Контактная группа на 19 позиций позволяет подключать несколько сигнальных, управляющих или питающих цепей через единый разъем. Для 10- и 19-контактных соединителей серии предусмотрена однопозиционная поляризация, которая помогает исключить неправильное сочленение ответных частей.

Конструктивные особенности

Основное назначение ОНЦ-БМ-1-19/12-В1-1-В — стационарная установка в корпусе прибора, блока или панели оборудования. Приборная вилка формирует надежную интерфейсную точку для соединения с совместимой кабельной розеткой соответствующего типоразмера.

Ключевые особенности исполнения:

• 19 контактов для многолинейного подключения;

• цилиндрический корпус с фиксированной ориентацией при стыковке;

• приборная вилка без защитного кожуха;

• серебряное покрытие контактных элементов согласно обозначению «1»;

• применение в цепях постоянного, переменного и импульсного тока;

• возможность использования в электронных, измерительных и промышленных устройствах.

Где используется разъем

Соединитель ОНЦ-БМ-1-19/12-В1-1-В может использоваться в составе радиоэлектронной, контрольной, измерительной и промышленной аппаратуры. Его задача — обеспечить повторяемое разъединяемое подключение узлов, кабельных жгутов и внешних устройств к приборной части системы.

Типовые направления применения:

• блоки управления и автоматики;

• измерительные комплексы;

• средства связи и телеметрии;

• стендовое оборудование;

• промышленная электроника;

• аппаратура, требующая компактного многоконтактного соединения.

Важные моменты подбора

При выборе ответной части важно сверять не только число контактов, но и полный индекс исполнения: тип соединителя, размер корпуса, вид части — вилка или розетка, конструктивное исполнение и вариант поляризации. Для ОНЦ-БМ-1-19/12-В1-1-В совместимость определяется соответствующим разъемом серии ОНЦ-БМ с аналогичной контактной схемой и параметрами корпуса.

ОНЦ-БМ-1-19/12-В1-1-В подходит для задач, где требуется компактная приборная вилка на 19 контактов, надежное позиционирование при подключении и стабильная коммутация электрических цепей в составе технического оборудования.
