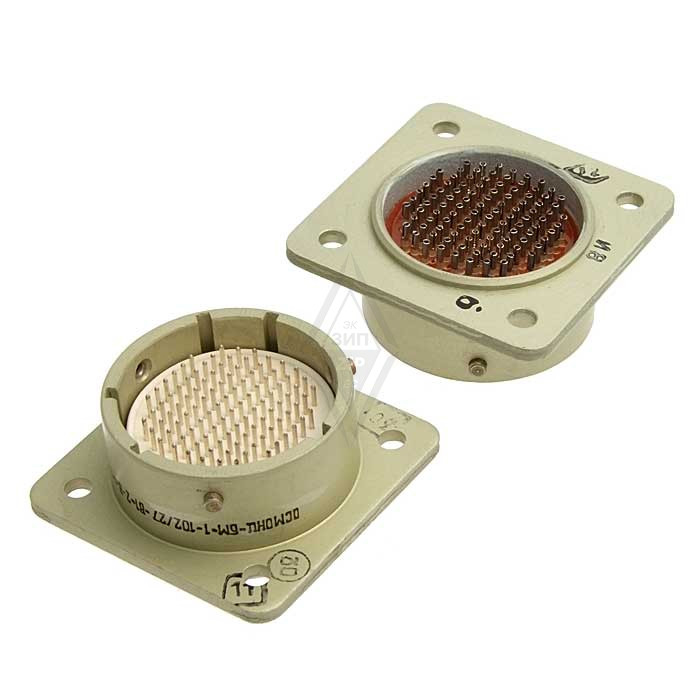

Назначение соединителя ОНЦ-БМ-1-102/27-В1-3-В

ОНЦ-БМ-1-102/27-В1-3-В представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для работы в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение и механическое сочленение приборной вилки с кабельной розеткой.

Соединители типа ОНЦ-БМ-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. Конструкция предусматривает многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного сочленения. Сочленение соединителей — байонетное.

Расшифровка условного обозначения

Маркировка ОНЦ-БМ-1-102/27-В1-3-В содержит полную информацию о типе и исполнении изделия:

• ОНЦ-БМ — тип соединителя, низкочастотный цилиндрический;
• 1 — покрытие контактов серебром;
• 102 — количество контактов;
• 27 — условный диаметр корпуса;
• В — вилка;
• 1 — приборная вилка;
• 3 — многопозиционная поляризация корпусов;
• В — всеклиматическое исполнение.

Технические характеристики

Электрические и эксплуатационные параметры соединителя ОНЦ-БМ-1-102/27-В1-3-В подтверждаются техническими условиями и приведены ниже.

• Максимальное рабочее напряжение: 150 В или 250 В (амплитудное значение).
• Максимальная токовая нагрузка на одиночный контакт: 3 А.
• Суммарная токовая нагрузка на соединитель: от 18 А до 71 А.
• Сопротивление контактов: не более 5 мОм или 10 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Количество сочленений-расчленений: 250.
• Минимальная наработка соединителей: 15 000 ч.
• Срок сохраняемости: 15 лет.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель относится к всеклиматическому исполнению, что подтверждено буквой В в обозначении. Изделие сохраняет работоспособность в расширенном диапазоне температур и при интенсивных механических нагрузках.

• Диапазон частот вибрации: 1–5000 Гц.
• Ускорение при механическом ударе одиночного действия: 10 000 м/с².
• Ускорение при механическом ударе многократного действия: 1500 м/с².
• Повышенная рабочая температура среды: 105 °С.
• Пониженная рабочая температура среды: минус 60 °С.

Применение и особенности конструкции

Соединитель ОНЦ-БМ-1-102/27-В1-3-В предназначен для внутреннего монтажа в составе радиоэлектронной аппаратуры и приборов. Байонетное сочленение обеспечивает быстрое и надёжное соединение, а многошпоночная поляризация корпусов исключает неправильное подключение. Герметичная приборная вилка и негерметичная кабельная розетка позволяют использовать изделие в составе ответных частей комплекта ОНЦ-БМ-1.

Серебряное покрытие контактов (индекс 1) способствует стабильному переходному сопротивлению и снижению потерь в цепях передачи сигнала и питания. Приборная вилка имеет индекс 1 в обозначении, что указывает на её исполнение для установки на приборной части.

Нормативная документация и комплектность поставки

Поставка соединителей осуществляется по техническим условиям бР0.364.031ТУ (ВП) и АШДК.434410.089ТУ (ОТК). Указанные документы определяют требования к изготовлению, приёмке и испытаниям изделий. Соединители поставляются в соответствии с действующей нормативной документацией производителя, сведения о котором в карточке товара не указаны.

При подборе ответных частей и монтаже следует учитывать количество контактов — 102, условный диаметр корпуса — 27, а также многопозиционную поляризацию корпусов, обеспечивающую защиту от несанкционированного сочленения. Все значения характеристик приведены в соответствии с техническими условиями и не подлежат самостоятельному изменению при эксплуатации.
