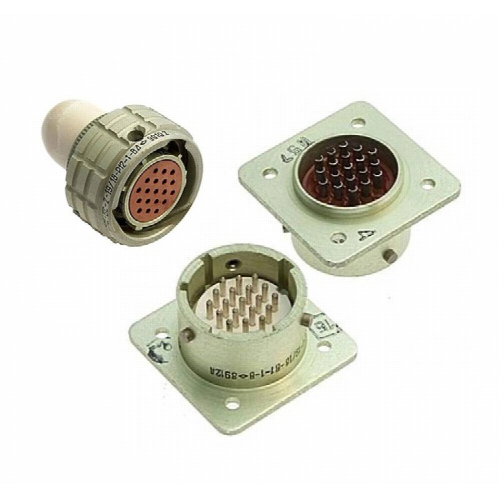

Назначение соединителя

ОНЦ-БМ-2-102/27-В1-3В ВИЛКИ (ОС) (AU) — это микроминиатюрный цилиндрический низкочастотный соединитель, выполненный в виде приборной вилки без кожуха и предназначенный для внутреннего монтажа. Изделие применяется в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и в цепях импульсных сигналов. Исполнение соединителя — всеклиматическое, что позволяет использовать его в составе аппаратуры, работающей в разнообразных условиях окружающей среды.

Конструктивно вилка относится к категории приборных соединителей блочного применения и предназначена для объёмного монтажа методом пайки. Отсутствие кожуха и негерметичное исполнение определяют её установку непосредственно внутрь радиоэлектронного узла или блока.

Технические характеристики

• Количество контактов — 102.
• Условный диаметр корпуса — 27 мм.
• Тип поляризации — многошпоночная, с многопозиционной установкой изолятора (позиция 3).
• Тип сочленения — байонетное.
• Максимальный ток на один контакт — 3 А.
• Максимальный ток на соединитель — до 71 А.
• Рабочее напряжение — 150 В.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Покрытие контактов — золото (AU).

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 200 метров на секунду в квадрате, а также удары с ускорением до 10000 метров на секунду в квадрате. Изделие сохраняет работоспособность при относительной влажности 98 процентов и температуре плюс 35 градусов Цельсия, а также при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени паскаля.

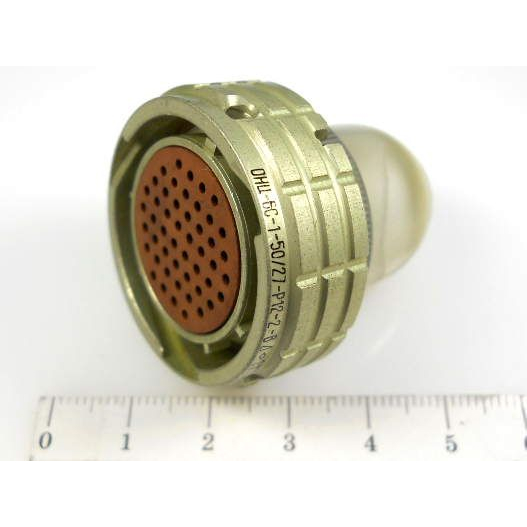

Конструкция и применение

Вилка имеет 102 контакта, объединённых в цилиндрическом корпусе с условным диаметром 27 мм. Многошпоночная поляризация и многопозиционная установка изолятора в позицию 3 обеспечивают однозначное взаимное расположение ответных частей при сочленении, а байонетный замок — быстрое и надёжное соединение. Контакты покрыты золотом, что снижает переходное сопротивление и повышает стабильность электрического контакта при длительной эксплуатации.

Монтаж выполняется объёмной пайкой непосредственно в блоках и узлах радиоэлектронной аппаратуры. Негерметичное приборное исполнение рассчитано на работу внутри корпуса изделия, где соединитель не подвергается прямому воздействию агрессивных сред и влаги. Благодаря сочетанию большого числа контактов, высокой стойкости к вибрации, ударам, влажности и низкому давлению, вилка применяется в радиоэлектронных узлах и блоках, к которым предъявляются повышенные требования по надёжности в сложных условиях эксплуатации.

Область использования

ОНЦ-БМ-2-102/27-В1-3В ВИЛКИ (ОС) (AU) применяется в составе приборных соединителей серии ОНЦ для передачи электрических сигналов и питания между блоками радиоэлектронной аппаратуры. Изделие востребовано в устройствах, где необходима коммутация большого числа цепей при ограниченных габаритах и где важна устойчивость к механическим и климатическим нагрузкам. Артикул товара — 7059, категория — ОНЦ.
