Назначение

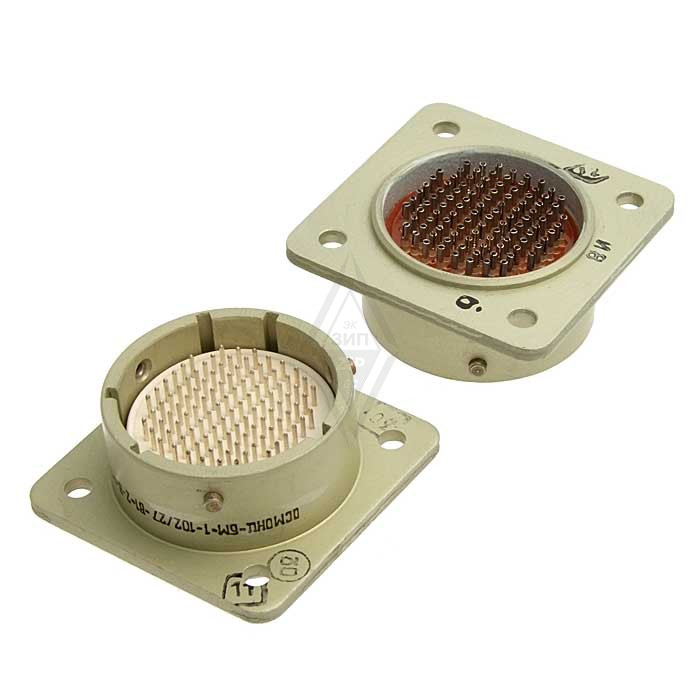

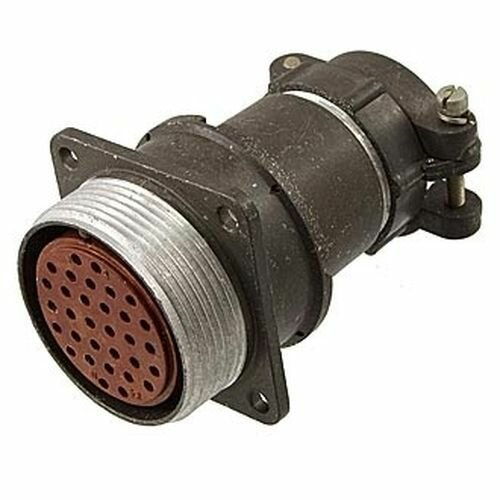

ОНЦ-БМ-1-102/27-В1-2-В — цилиндрический низкочастотный соединитель серии ОНЦ-БМ, предназначенный для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Изделие применяется для электрического соединения и разъединения кабельных линий и приборов в составе радиоэлектронной аппаратуры, систем управления, измерительной техники и другого оборудования, где требуется передача большого числа сигналов через один компактный разъём.

Соединители ОНЦ-БМ-1 и ОНЦ-БМ-2 конструктивно состоят из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет монтировать вилку непосредственно на корпус прибора, а розетку — на кабель. Такое построение обеспечивает удобство эксплуатации и надёжное сочленение в различных условиях.

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данной модели. Исполнение индекса В1 в обозначении соответствует всеклиматическому исполнению, то есть изделие рассчитано на эксплуатацию в широком диапазоне климатических условий.

• Тип: соединитель низкочастотный цилиндрический серии ОНЦ-БМ.
• Количество контактов: 102.
• Условный диаметр корпуса: 27.
• Исполнение: всеклиматическое.
• Поляризация: многопозиционная поляризация корпусов, многошпоночная, с многопозиционной установкой изоляторов, что защищает от несанкционированного сочленения.
• Покрытие контактов: серебро (индекс 1 в обозначении ОНЦ-БМ-1).
• Монтаж: внутренний, объёмный, пайкой.
• Сочленение: байонетное.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.
• Виды приёмки: ОТК, ОС, ПЗ, ВП.

Конструктивные особенности и применение

Байонетное сочленение обеспечивает быстрое соединение и разъединение частей разъёма с фиксацией от самопроизвольного раскрытия. Многошпоночная поляризация и многопозиционная установка изоляторов исключают возможность ошибочного сочленения корпусов, что особенно важно при большом числе контактов, когда неправильная стыковка могла бы привести к повреждению аппаратуры.

Всеклиматическое исполнение и высокое сопротивление изоляции (не менее 5000 МОм) позволяют применять соединитель в аппаратуре, работающей в разнообразных условиях окружающей среды. Серебряное покрытие контактов обеспечивает стабильное электрическое сопротивление в местах соединения.

Монтаж выполняется объёмным способом пайкой, что требует соответствующей подготовки проводников и соблюдения технологии паяльных работ. Герметичная приборная вилка устанавливается на корпусе прибора, негерметичная кабельная розетка — на кабеле.

Благодаря сочетанию большого числа контактов (102), компактного корпуса с условным диаметром 27 и высокой надёжности, соединитель ОНЦ-БМ-1-102/27-В1-2-В востребован в многоканальных системах передачи сигналов, в приборах и устройствах, где требуется одновременная коммутация множества цепей. Минимальная наработка 15 000 часов и срок сохраняемости 15 лет подтверждают расчёт на длительную эксплуатацию и хранение.

Изделие выпускается с приёмкой ОТК, ОС, ПЗ и ВП, что отражает возможность поставки в различных вариантах приёмки в зависимости от требований заказчика. Артикул позиции — 6987; данные о производителе в представленной информации не указаны.

Ключевые параметры для подбора

1. Серия и тип: ОНЦ-БМ, низкочастотный цилиндрический соединитель.
2. Число контактов: 102.
3. Условный диаметр корпуса: 27.
4. Покрытие контактов: серебро.
5. Сочленение: байонетное.
6. Поляризация: многопозиционная, многошпоночная, с многопозиционной установкой изоляторов.
7. Монтаж: внутренний, объёмный, пайкой.
8. Исполнение: всеклиматическое.
9. Наработка: не менее 15 000 часов; сохраняемость 15 лет.
10. Виды приёмки: ОТК, ОС, ПЗ, ВП.
