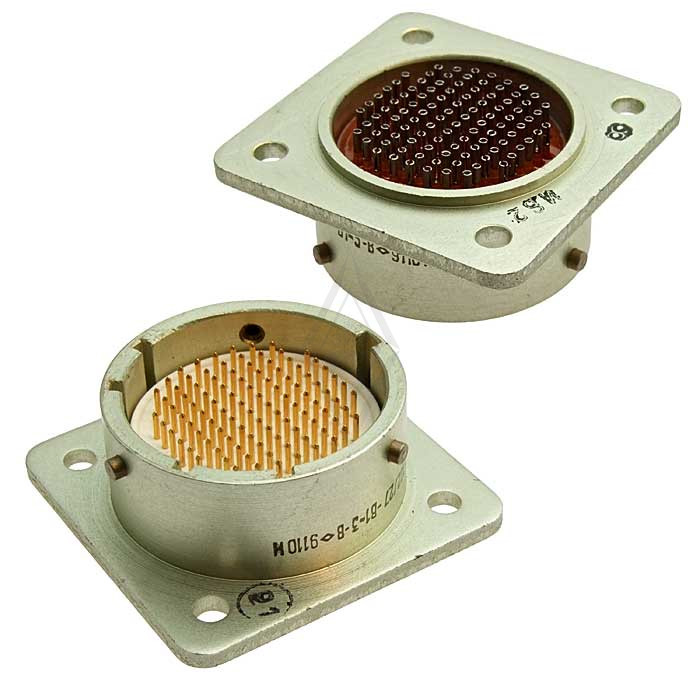

ОНЦ-БМ-1-102/27-В1-1-В - это цилиндрический низкочастотный соединитель для внутреннего монтажа. Он применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Соединители ОНЦ-БМ-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, а розетки - с прямым пластмассовым кожухом. Сочленение соединителей – байонетное. вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения. Исключение составляют 10- и 19-контактные соединители, у которых однопозиционная поляризация.

Контакты ОНЦ-БМ-1 имеют серебряное покрытие, в то время как ОНЦ-БМ-2 — золотое.

Расшифровка условного обозначения ОНЦ-БМ-1-102/27-В1-1В :

• ОНЦ-БМ - тип соединителя

• 1 - покрытие контактов: 1 – серебро, 2 - золото

• 102 - количество контактов

• 27 - условный диаметр корпуса

• В - часть соединителя: В – вилка, Р розетка

• 1 - конструктивное исполнение: 1 – вилка приборная, 12 – розетка кабельная с прямым кожухом

• 1 - многопозиционная поляризация

• В - всеклиматическое исполнение

Соединители изготавливаются для всеклиматического исполнения. Гарантийный срок хранения соединителей ОНЦ-БМ-1 составляет 15 лет со дня изготовления. Минимальная наработка соединителей — 15000 часов.

Основные технические характеристики :

• Максимальное рабочее напряжение: 150 В

• Максимальная токовая нагрузка на одиночный контакт: 3 А

• Суммарная токовая нагрузка на соединитель: от 18 А до 71 А (в зависимости от конфигурации)

• Сопротивление контактов: не более 10 мОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм
