Соединитель ОНЦ-БМ-1-102/27-В1-1-В «ОС» представляет собой микроминиатюрный цилиндрический байонетный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных токов. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Артикул позиции — 6985, категория — ОНЦ.

Назначение и область применения

Основное назначение соединителя — обеспечение надёжного электрического соединения между блоками и узлами аппаратуры при необходимости быстрого сочленения и расчленения. Байонетный механизм фиксации позволяет выполнять подключение без применения специального инструмента и обеспечивает устойчивость к вибрационным и ударным нагрузкам.

Благодаря всеклиматическому исполнению изделие сохраняет работоспособность при воздействии широкого спектра климатических факторов: повышенной и пониженной температуры, влажности, атмосферных осадков. Это делает его пригодным для эксплуатации как в закрытых помещениях, так и в полевых условиях.

Соединители серии ОНЦ-БМ-1 находят применение в следующих областях:

• радиоэлектронная аппаратура различного назначения;
• авиационная и космическая техника;
• военные и специальные устройства;
• системы, требующие длительных эксплуатационных режимов без обслуживания.

Конструктивные особенности

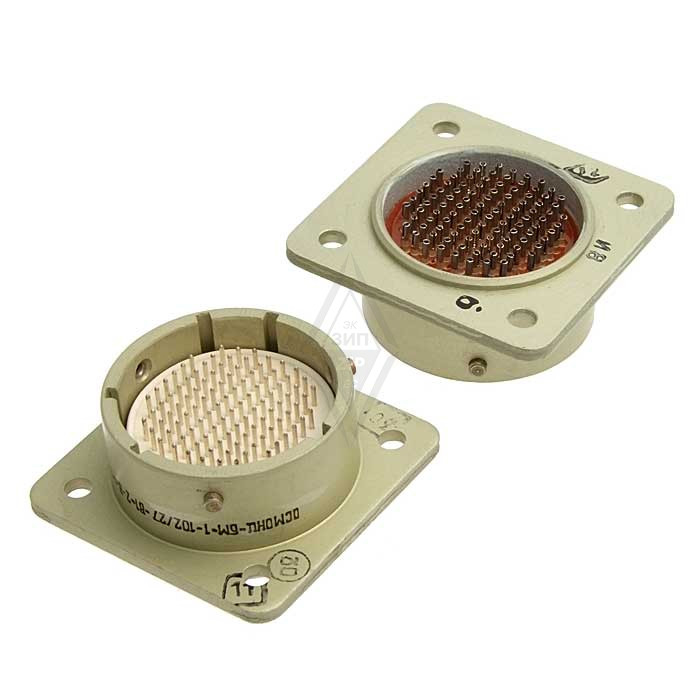

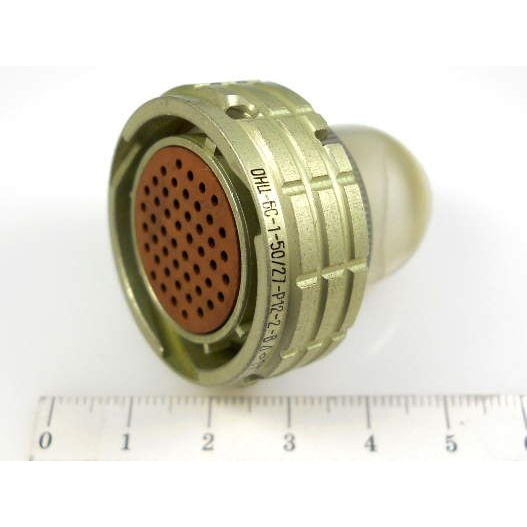

Конструктивно соединитель состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Приборная вилка предназначена для монтажа непосредственно на корпусе блока или прибора, что обеспечивает защиту контактной группы от внешних воздействий. Кабельная розетка выполнена с прямым пластмассовым кожухом, который защищает места пайки проводов и обеспечивает удобство при эксплуатации.

В изделии реализована многошпоночная поляризация. Такое решение предотвращает несанкционированное соединение частей разъёма и исключает возможность неправильной стыковки, что особенно важно при работе с многоконтактными соединителями, где ошибка подключения может привести к повреждению аппаратуры.

Байонетный механизм фиксации обеспечивает быстрое разъединение и надёжное механическое удержание ответных частей в сочленённом состоянии. Все это делает соединитель удобным в монтаже и эксплуатации.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических цепях:

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный.
• Климатическое исполнение: всеклиматическое.
• Количество контактов: 102.
• Максимальное рабочее напряжение: 150 В.
• Максимальная токовая нагрузка на одиночный контакт: до 3 А.
• Суммарная токовая нагрузка на соединитель: до 18 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Столь низкое переходное сопротивление контактов обеспечивает минимальные потери при передаче сигнала и питания, а высокое сопротивление изоляции гарантирует отсутствие паразитных утечек между цепями. Это особенно важно для многоконтактных соединителей, используемых в цепях с повышенными требованиями к помехозащищённости.

Эксплуатационные качества

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Ограничение по частоте связано с низкочастотным исполнением контактной группы. При этом изделие способно коммутировать импульсные токи, что расширяет область его применения в аппаратуре, где присутствуют импульсные режимы работы.

Суммарная токовая нагрузка до 18 А позволяет использовать соединитель для передачи как слаботочных сигналов, так и питания нескольких цепей одновременно. Многоконтактная схема на 102 контакта даёт возможность объединить в одном разъёме большое количество сигнальных и питающих линий, что сокращает количество коммутационных элементов в блоке и упрощает монтаж.

Всеклиматическое исполнение и герметичность приборной вилки обеспечивают надёжное соединение в условиях различных климатических факторов, что подтверждает возможность применения изделия в длительных эксплуатационных режимах.

Краткое резюме

ОНЦ-БМ-1-102/27-В1-1-В «ОС» — это многоконтактный быстроразъёмный цилиндрический соединитель, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц, а также в импульсных цепях. Он объединяет в себе герметичную приборную вилку и кабельную розетку с прямым пластмассовым кожухом, оснащён многошпоночной поляризацией и байонетным креплением. Изделие применяется в радиоэлектронной аппаратуре, авиационной и космической технике, а также в военных и специальных устройствах, где требуется надёжная коммутация большого числа цепей в условиях воздействия климатических факторов.
