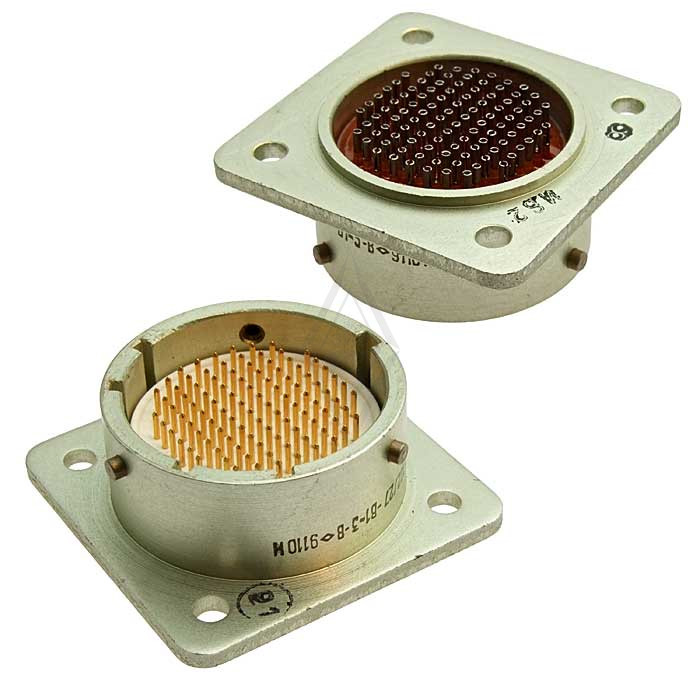

Назначение разъёма ОНЦ-БМ-2-102/27-Р12-1-В

ОНЦ-БМ-2-102/27-Р12-1-В — это цилиндрический низкочастотный электрический разъём (соединитель), предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц, а также для передачи импульсных сигналов. Изделие относится к серии ОНЦ и применяется там, где требуется надёжное механическое и электрическое соединение при воздействии неблагоприятных внешних факторов.

Разъём предназначен для внутреннего монтажа, то есть для установки внутри корпусов приборов, блоков и шкафов, где соединение должно сохранять стабильность при интенсивной эксплуатации. Байонетный тип соединения обеспечивает быстрое сочленение и расчленение, а также устойчивость к вибрационным и ударным нагрузкам за счёт фиксации ответных частей поворотом.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о его исполнении:

• ОНЦ-БМ — серия низкочастотных цилиндрических соединителей; индекс БМ-2 указывает на покрытие контактов золотом.
• 102 — количество контактов в разъёме.
• 27 — условный диаметр корпуса, равный 27 миллиметрам.

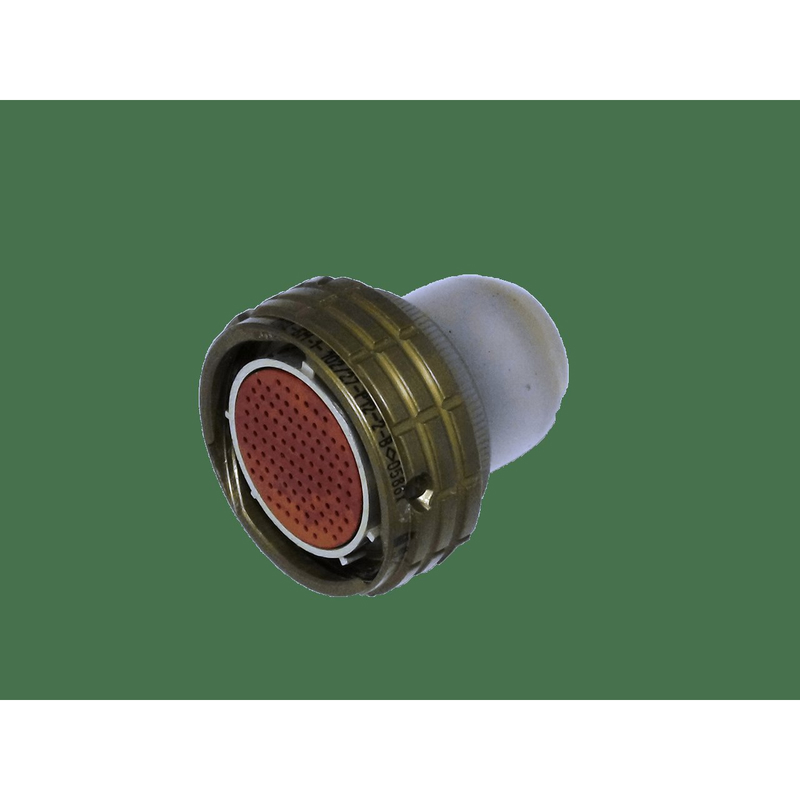

• Р12 — розетка кабельная с прямым кожухом.
• 1 — конструктивное исполнение.
• В — всеклиматическое исполнение, предназначенное для внутреннего монтажа.

Такая расшифровка позволяет однозначно определить тип изделия, число контактов и особенности конструкции ещё до момента приобретения.

Подтверждённые технические характеристики

Соединитель рассчитан на следующие электрические параметры. Максимальный ток на один контакт составляет до 3 ампер, суммарный ток в зависимости от конфигурации достигает 71 ампера. Рабочее напряжение — до 150 вольт.

Эксплуатационные характеристики подтверждают высокую надёжность изделия:

• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Сопротивление контактов — не более 10 миллиом.
• Сопротивление изоляции — не менее 1000 мегаом.
• Устойчивость к вибрациям с ускорением до 1500 метров на секунду в квадрате.
• Работоспособность при влажности 98 процентов и температуре плюс 35 градусов Цельсия.
• Наработка — не менее 15000 часов.
• Срок службы — 15 лет.

Перечисленные параметры обеспечивают стабильную работу разъёма в составе ответственного электронного оборудования.

Применение

ОНЦ-БМ-2-102/27-Р12-1-В используется в электронных, радиотехнических и контрольно-измерительных приборах. Байонетное соединение гарантирует надёжный контакт и исключает самопроизвольное расчленение под воздействием вибрации. Всеклиматическое исполнение позволяет эксплуатировать изделие во влажной среде и при значительных перепадах температуры, что делает его пригодным для внутреннего монтажа в аппаратуре различного назначения.

Разъём подходит для построения кабельных сборок, соединительных шлейфов и переходных узлов там, где требуется передача большого числа сигналов и питания по одному соединителю с сохранением целостности цепей на протяжении всего срока службы.
