Назначение соединителя

ОНЦ-БМ-2-102/27-Р12-1-В — цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного тока, переменного тока с частотой до 3 мегагерц и импульсных сигналов. Изделие относится к серии ОНЦ-БМ-2 и применяется там, где требуется компактное многоконтактное соединение с повышенной устойчивостью к внешним воздействиям.

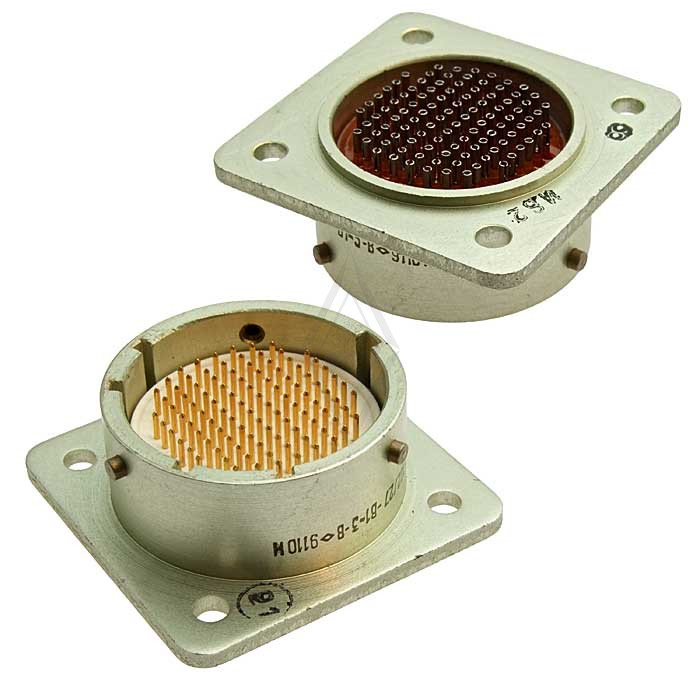

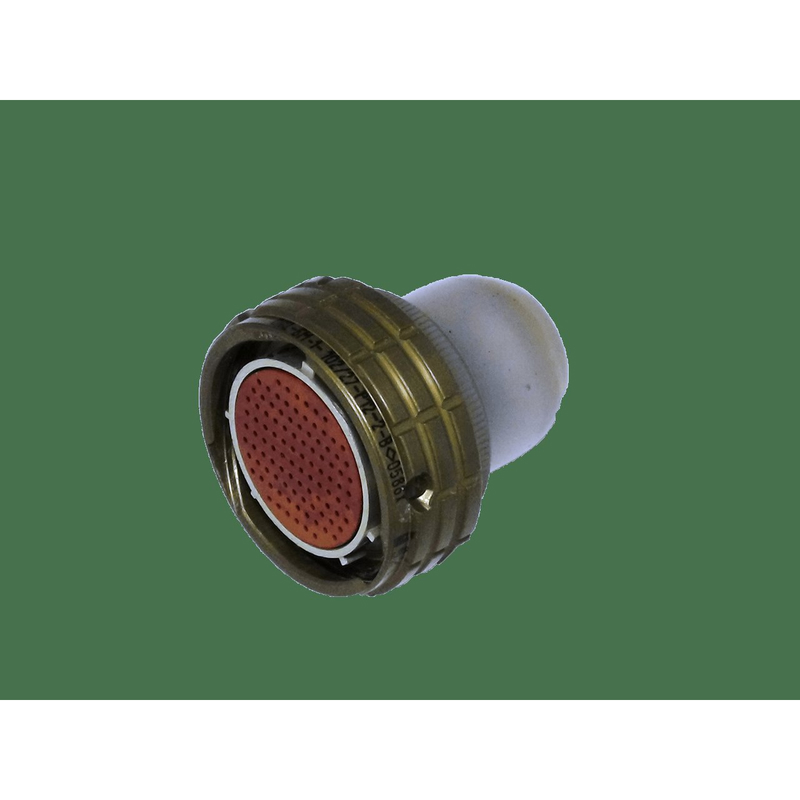

Соединитель выполнен в виде кабельной розетки с прямым кожухом, что позволяет подключать его к ответной части через гибкий кабель. Байонетное сочленение обеспечивает быстрое и надёжное соединение, а многошпоночная поляризация корпусов исключает неправильную стыковку.

Основные технические характеристики

• Число контактов — 102.
• Условный диаметр корпуса — 27 миллиметров.
• Покрытие контактов — золото (серия ОНЦ-БМ-2).
• Максимальная токовая нагрузка на контакт — 3 ампера.
• Рабочее напряжение — до 150 вольт.
• Сопротивление контактов — не более 10 миллиом.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.
• Вибрационные нагрузки — до 5000 герц при ускорении 200 метров на секунду в квадрате.
• Ударные нагрузки — до 10000 метров на секунду в квадрате.
• Минимальная наработка — 15000 часов.
• Срок сохраняемости — 15 лет.

Конструктивные особенности

Маркировка ОНЦ-БМ-2-102/27-Р12-1-В расшифровывается следующим образом: 102 — количество контактов, 27 — условный диаметр корпуса в миллиметрах, Р — розетка кабельная, 12 — прямой кожух, 1 — конструктивное исполнение, В — всеклиматическое исполнение.

Всеклиматическое исполнение означает, что соединитель сохраняет работоспособность при повышенной влажности, перепадах температуры и других неблагоприятных условиях. Многошпоночная поляризация корпусов не допускает неправильного сочленения, что особенно важно при большом числе контактов.

Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что положительно сказывается на стабильности электрического соединения при длительной эксплуатации.

Применение

Соединители серии ОНЦ-БМ широко используются в электронике, радиоаппаратуре и контрольно-измерительных приборах. Благодаря устойчивости к вибрации, ударам и широкому температурному диапазону изделие подходит для бортовых и промышленных систем, где предъявляются повышенные требования к надёжности коммутации.

Кабельная розетка с прямым кожухом удобна для внутреннего монтажа: она обеспечивает аккуратную прокладку жгута и защиту мест пайки от механических повреждений. Возможность передачи сигналов до 3 мегагерц делает соединитель пригодным как для питания, так и для передачи информационных цепей.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют. При подборе ответной части следует ориентироваться на число контактов 102, условный диаметр корпуса 27 миллиметров и байонетный тип сочленения. Для сохранения заявленных характеристик важно использовать соединитель в пределах указанных токовых, температурных и механических нагрузок.
