Назначение соединителя ОНЦ-БМ-1-102/27-Р12-3-В

ОНЦ-БМ-1-102/27-Р12-3-В — цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в электро-, радио- и контрольно-измерительных приборах, где требуется передача сигналов и питания через многоконтактное разъёмное соединение с надёжной фиксацией.

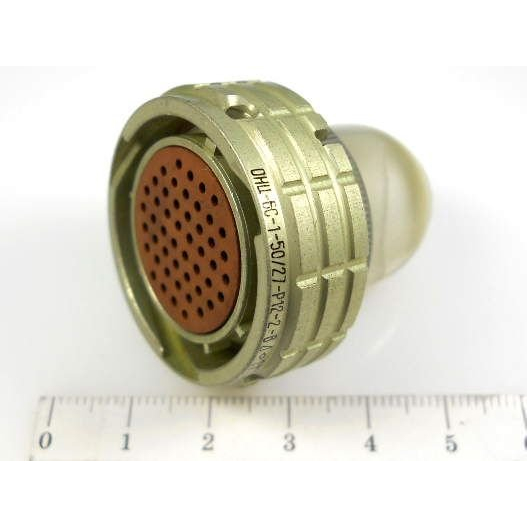

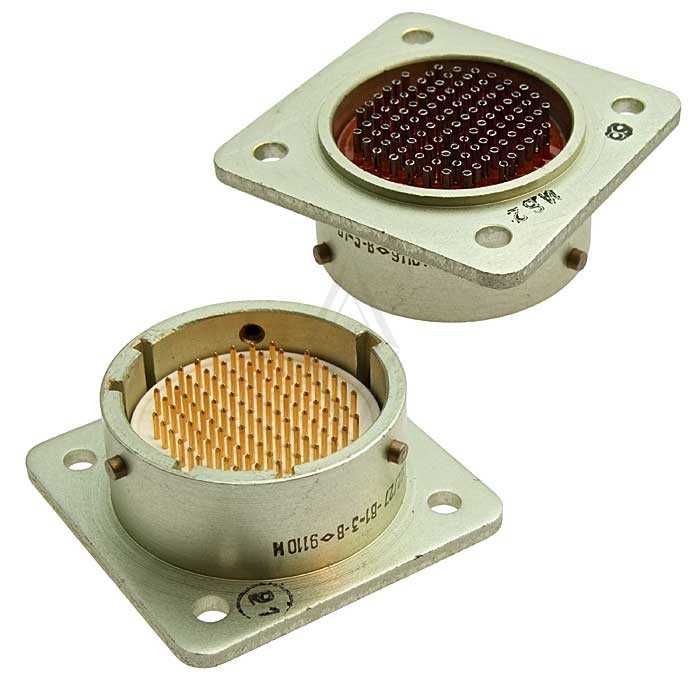

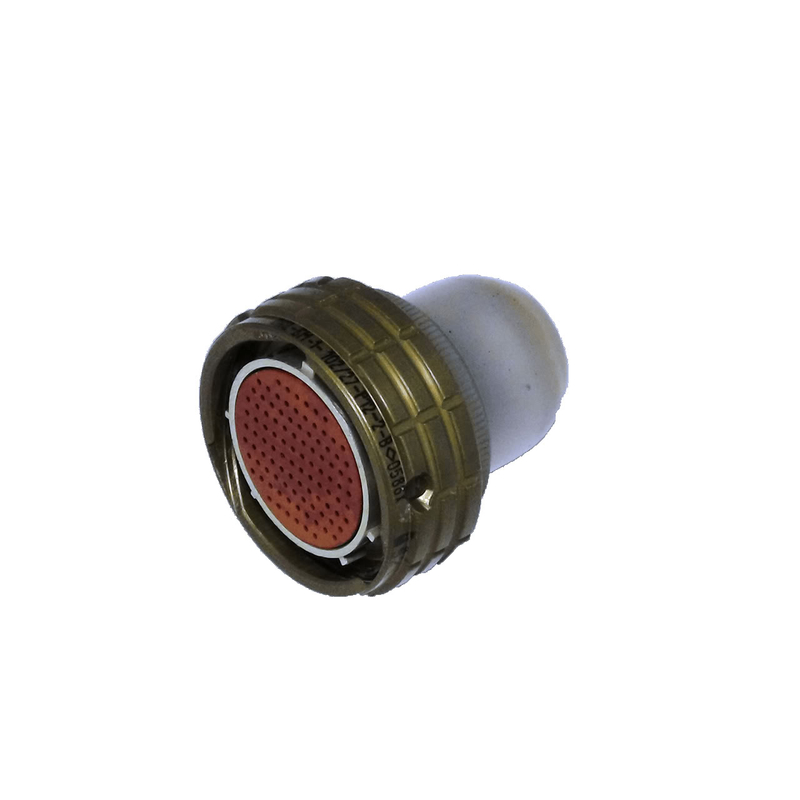

Соединитель представляет собой кабельную розетку с прямым кожухом и байонетным сочленением. В состав соединительной пары входит герметичная приборная вилка и негерметичная кабельная розетка. Такая конструкция обеспечивает механическую прочность стыка, защиту от самопроизвольного расчленения и возможность эксплуатации в составе ответственных электротехнических устройств.

Конструктивные особенности и исполнение

Модель имеет условный диаметр корпуса 27 мм и содержит 102 контакта. Индекс «Р» в обозначении указывает на исполнение в виде розетки, индекс «12» — на кабельное исполнение с прямым кожухом. Поляризация многопозиционная, обеспечивающая от 3 до 20 позиций, что исключает неправильное сочленение ответных частей и повышает безопасность эксплуатации.

Байонетный замок позволяет быстро выполнять сочленение и расчленение без применения специального инструмента. Герметичная приборная вилка защищает контактную группу от воздействия внешней среды при установке на корпусе прибора, тогда как кабельная розетка рассчитана на внутренний монтаж.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя:

• Количество контактов: 102.
• Условный диаметр корпуса: 27 мм.
• Максимальная токовая нагрузка на одиночный контакт: 3 А.
• Суммарная токовая нагрузка на соединитель: от 18 А до 71 А.
• Максимальное рабочее напряжение: 250 В (амплитудное значение).
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 250.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.
• Температурный диапазон эксплуатации: от минус 60 °C до плюс 105 °C.

Электрические параметры

Низкое переходное сопротивление контактов — не более 5 мОм — обеспечивает минимальные потери при передаче тока и стабильность сигнала в цепях управления, измерения и питания. Высокое сопротивление изоляции, не менее 5000 МОм, гарантирует электрическую развязку между контактами и корпусными элементами. Допустимое амплитудное значение рабочего напряжения 250 В позволяет использовать соединитель в большинстве низковольтных и среднечастотных схем.

Механическая и климатическая стойкость

Ресурс в 250 циклов сочленения-расчленения и минимальная наработка 15 000 часов подтверждают пригодность изделия для длительной эксплуатации с периодическим подключением. Срок сохраняемости 15 лет указывает на устойчивость материалов и покрытий при хранении в оговорённых условиях. Рабочий температурный диапазон от минус 60 °C до плюс 105 °C допускает применение соединителя в аппаратуре, работающей в широком спектре климатических зон, включая условия пониженных и повышенных температур.

Применение

ОНЦ-БМ-1-102/27-Р12-3-В востребован в радиоэлектронной аппаратуре, измерительных приборах, пультах управления, системах сбора и передачи данных, где необходим многоконтактный интерфейс с байонетным креплением. Многопозиционная поляризация и большой набор контактов позволяют коммутировать одновременно цепи питания и сигнальные линии, сокращая число отдельных разъёмов на корпусе изделия.

Варианты исполнения соединителей могут различаться в зависимости от вида приёмки, например военной приёмки или приёмки заказчика, а также от условий эксплуатации. При выборе конкретного исполнения следует учитывать требуемый вид приёмки и предполагаемые условия работы аппаратуры.

Комплектация и указания по подбору

Соединитель поставляется как кабельная розетка с прямым кожухом; для образования полноценной соединительной пары требуется ответная герметичная приборная вилка соответствующего типоразмера. Монтаж выполняется внутренний, с фиксацией розетки на кабеле и вилки на корпусе прибора.

Перед установкой необходимо убедиться в соответствии числа контактов, условного диаметра корпуса и типа поляризации требованиям конкретного устройства. Соблюдение байонетного сочленения и допустимых токовых нагрузок на контакт и на соединитель в целом обеспечивает заявленные ресурсные и электрические характеристики.
