Назначение соединителя

ОНЦ-БМ-1-102/27-Р12-3-В — микроминиатюрный цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока составляет до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

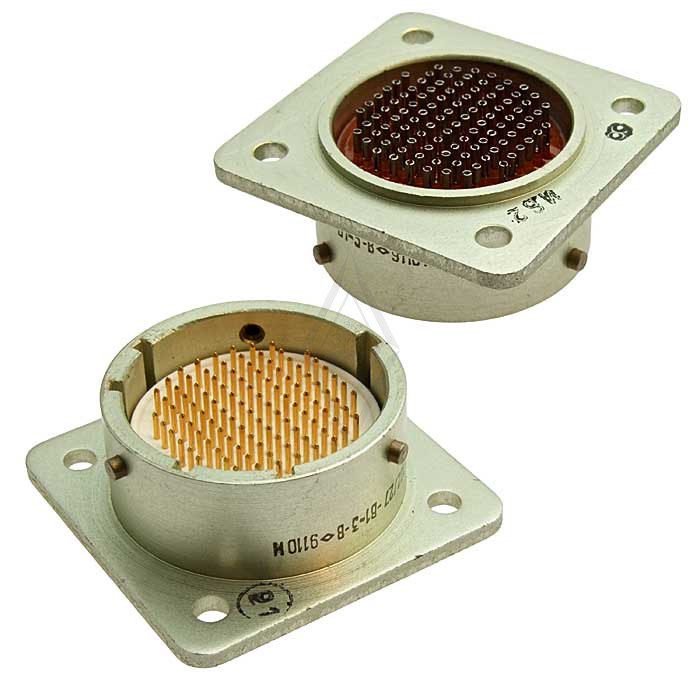

Модель относится к типу ОНЦ-БМ-1 и представляет собой приборную вилку с 102 контактами. Условный диаметр корпуса составляет 27 мм. В обозначении исполнения указаны признаки конструкции: приборная вилка, многопозиционная поляризация и всеклиматическое исполнение.

Конструктивные особенности

Соединители ОНЦ-БМ-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. В данном исполнении поставляется вилка, предназначенная для установки в составе аппаратуры. Соединение с ответной частью выполняется с помощью байонетного замка, который обеспечивает механическую фиксацию сочленённых частей.

Монтаж соединителя выполняется объёмным способом с применением пайки. Многопозиционная поляризация помогает исключить неправильное сочленение вилки и розетки. Конструкция рассчитана на устойчивость к механическим воздействиям, включая вибрации и удары, что расширяет возможности применения в разных условиях эксплуатации.

• Тип соединителя: ОНЦ-БМ-1.
• Количество контактов: 102.
• Условный диаметр корпуса: 27 мм.
• Часть соединителя: вилка.
• Конструктивное исполнение: приборная вилка.
• Поляризация: многопозиционная.
• Климатическое исполнение: всеклиматическое.
• Способ монтажа: объёмный, пайкой.
• Тип соединения: байонетное.

Технические характеристики

Электрические и эксплуатационные параметры определяют область применения соединителя. Максимальная токовая нагрузка на одиночный контакт достигает 3 А. Суммарная токовая нагрузка на соединитель составляет от 18 А до 71 А. Максимальное рабочее напряжение равно 150 В.

• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура окружающей среды: от минус 60 °C до плюс 85 °C.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Применение и условия эксплуатации

Соединитель подходит для коммутации цепей в компактных блоках радиоэлектронной аппаратуры, где требуется большое число контактов при небольшом условном диаметре корпуса. Он может использоваться в цепях постоянного, переменного и импульсного тока с учётом указанных электрических ограничений.

Всеклиматическое исполнение и рабочий температурный диапазон от минус 60 °C до плюс 85 °C позволяют применять изделие в аппаратуре, эксплуатируемой в различных климатических условиях. При монтаже необходимо учитывать способ подключения — пайку — и байонетный принцип сочленения с ответной кабельной розеткой. Для правильной работы следует соблюдать полярность и не превышать максимальные токовые и электрические нагрузки, установленные для данного соединителя.
