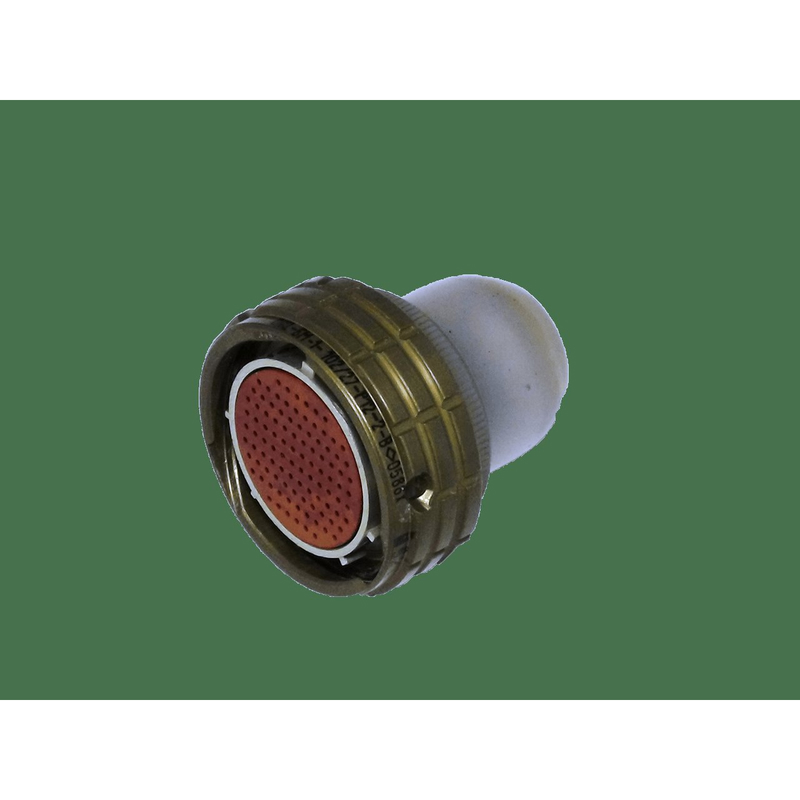

ОНЦ-БМ-1-102/27-Р12-2-Вос. относится к цилиндрическим низкочастотным соединителям ОНЦ-БМ-1, которые используются для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов.

Расшифровка условного обозначения

• ОНЦ-БМ — тип соединителя, который является низкочастотным цилиндрическим соединителем.

• 1 – указывает на посеребрение контактов. Если указана цифра 2 – контакты позолочены.

• 102 — количество контактов.

• 27 — условный диаметр корпуса.

• Р — розетка. Контакты типа "В" обозначают вилку.

• 12 — Кабельная розетка с прямым кожухом.

• 2 - Многопозиционная поляризация корпусов.

• В — всеклиматическое исполнение.

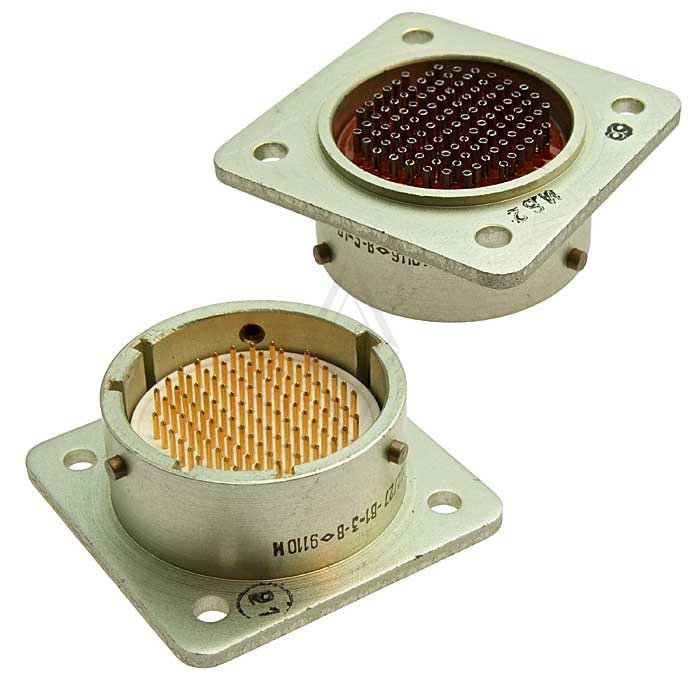

Разъемы ОНЦ-БМ-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки, и имеют многопозиционную установку изоляторов и многошпоночную поляризацию корпусов для защиты от несанкционированного сочленения.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт: 3 А.

• Суммарная токовая нагрузка на соединитель: от 18 А до 71 А.

• Максимальное рабочее напряжение: 250 В (амплитудное значение).

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 250.

• Минимальная наработка: 15 000 ч.

• Срок сохраняемости: 15 лет.

• Вид сочленения: байонетный.

• Способ монтажа: объемный, пайкой.
