Соединитель ОНЦ-БМ-1-102/27-Р12-2-В является частью семейства микроминиатюрных цилиндрических низкочастотных соединителей, предназначенных для использования в электрических цепях постоянного и переменного тока (частотой до 3 МГц), а также в импульсных токах. Эти соединители находят применение в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъёмный.
• Количество контактов : 102.
• Условный диаметр корпуса : 27 мм.
• Покрытие контактов : серебро (для ОНЦ-БМ-1) и золото (для ОНЦ-БМ-2).
• Климатическое исполнение : всеклиматическое, что позволяет использовать соединители в различных условиях окружающей среды.

Конструктивные особенности

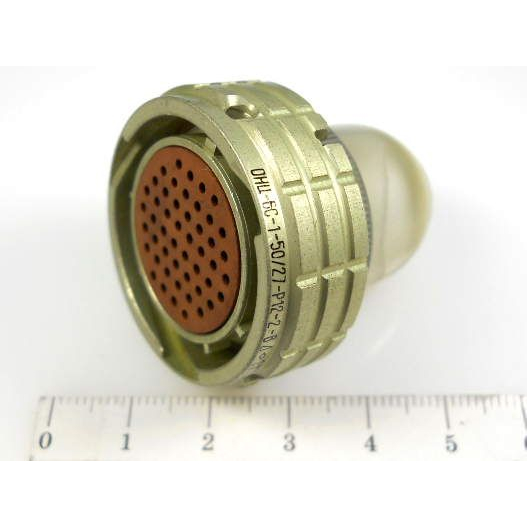

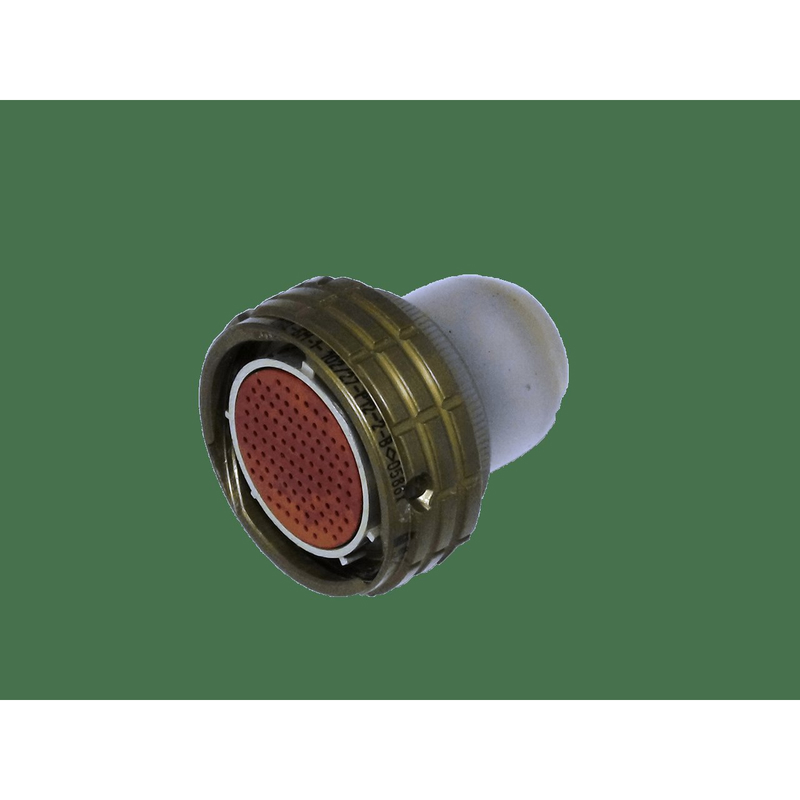

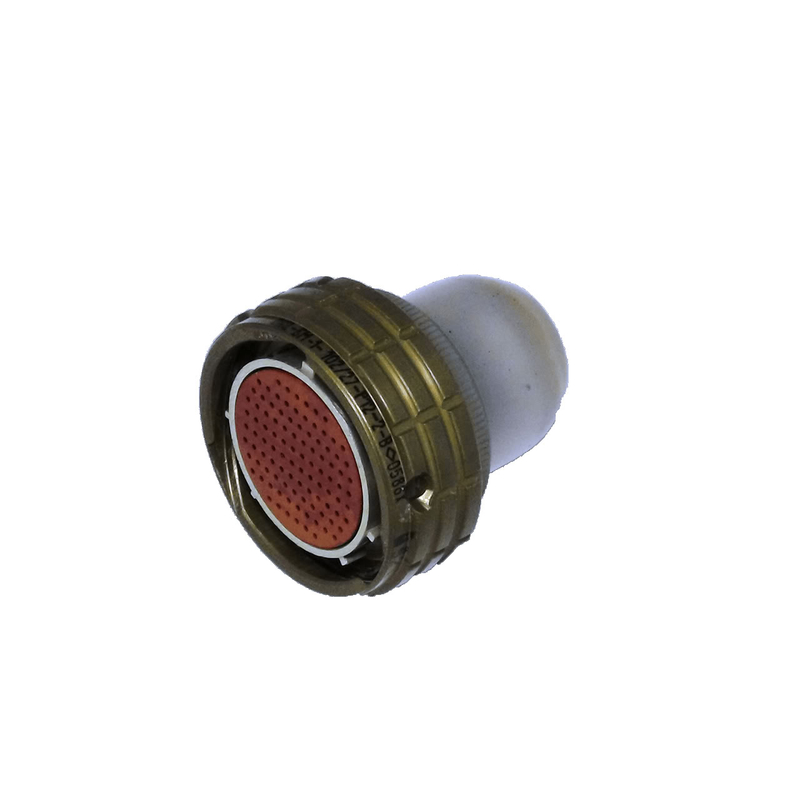

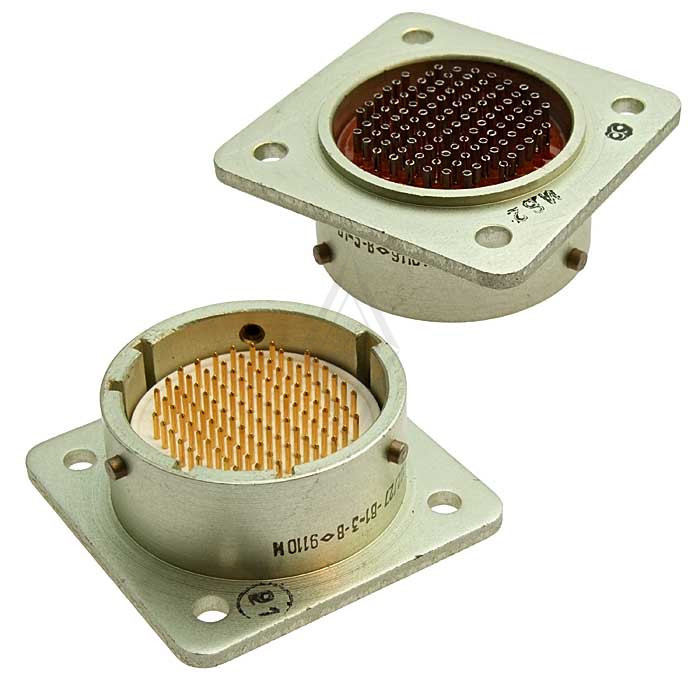

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет многошпоночную поляризацию корпуса и многопозиционную установку изоляторов, что защищает от несанкционированного соединения. Сочленение осуществляется по байонетному принципу.

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт : до 3 А.
• Суммарная токовая нагрузка на соединитель : от 18 А до 71 А.
• Максимальное рабочее напряжение : 150 В.
• Сопротивление контактов : не более 10 мОм.
• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.
• Рабочая температура : от -60 °C до +85 °C.
• Минимальная наработка : 15,000 часов.

Применение

Соединители ОНЦ-БМ-1 используются для внутреннего монтажа в различных узлах и блоках радиоэлектронной аппаратуры. Они обеспечивают надежное соединение в условиях высоких механических и климатических нагрузок, что делает их подходящими для применения в военной и гражданской электронике.Таким образом, соединитель ОНЦ-БМ-1-102/27-Р12-2-В представляет собой надежное решение для подключения в сложных электрических системах, обеспечивая долговечность и устойчивость к внешним воздействиям.
