Назначение соединителя ОНЦ-БМ-2-102-27-В1-3-ВМ

ОНЦ-БМ-2-102-27-В1-3-ВМ — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединитель рассчитан на работу с постоянным, переменным током частотой до 3 МГц и импульсным током, что делает его универсальным решением для коммутации цепей внутри приборов и кабельных сборок.

Артикул изделия — 7053, категория — ОНЦ. Модель входит в серию соединителей ОНЦ-БМ-2, выпускаемых в герметичном и негерметичном исполнении в зависимости от типа составных частей.

Конструкция и состав

Соединитель состоит из двух ответных частей, каждая из которых выполняет свою функцию при монтаже и эксплуатации.

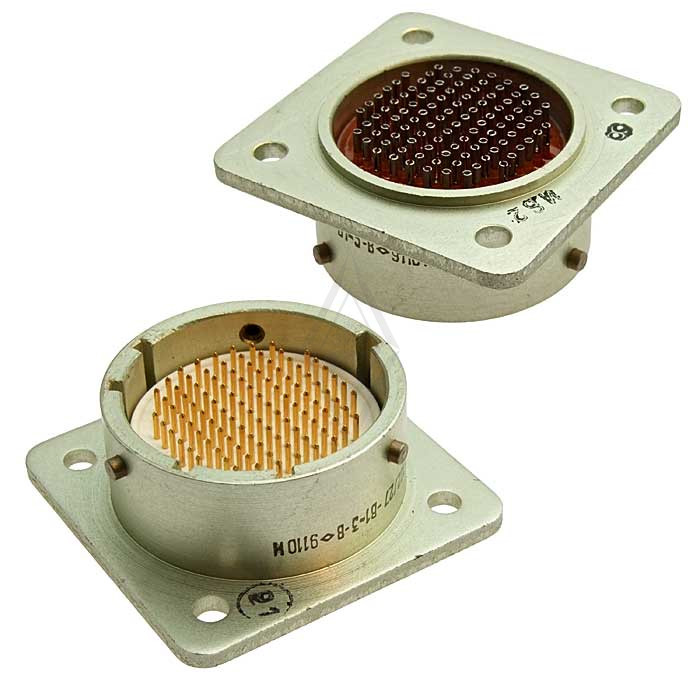

• Приборная вилка — герметичная, предназначена для установки на корпус прибора.

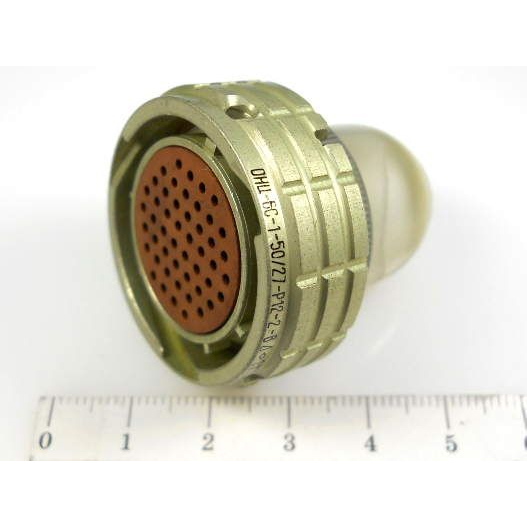

• Кабельная розетка — негерметичная, выполнена с прямым пластмассовым кожухом.
• Поляризация корпуса — многошпоночная, исключающая несанкционированное сочленение.
• Установка изоляторов — многопозиционная, обеспечивающая правильное взаимное расположение контактов.
• Принцип сочленения — байонетный, обеспечивающий надёжное и быстрое соединение.

Такое сочетание конструктивных решений позволяет использовать соединитель в составе герметизированных блоков, где требуется защита внутреннего объёма прибора от внешней среды, а также в кабельных частях, где компактность и удобство монтажа имеют первостепенное значение.

Технические характеристики

Основные параметры соединителя ОНЦ-БМ-2-102-27-В1-3-ВМ приведены ниже.

• Количество контактов — 102.
• Покрытие контактов — золото.
• Условный диаметр корпуса — 27 мм.
• Максимальная токовая нагрузка на одиночный контакт — 3 А.
• Максимальная токовая нагрузка на соединитель — до 18 А.
• Максимальное рабочее напряжение — 150 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Климатическое исполнение — всеклиматическое.

Золотое покрытие контактов обеспечивает стабильность переходного сопротивления и стойкость к коррозии при длительной эксплуатации. Всеклиматическое исполнение позволяет применять соединитель в различных условиях окружающей среды без потери рабочих свойств.

Область применения и особенности монтажа

Соединитель ОНЦ-БМ-2-102-27-В1-3-ВМ применяется для внутреннего монтажа в электрических цепях радиоэлектронной аппаратуры. Благодаря большому числу контактов — 102 — изделие подходит для коммутации многожильных кабелей и жгутов, передачи сигналов управления, питания и информационных цепей в пределах одного устройства или между блоками.

Байонетный принцип сочленения обеспечивает быструю фиксацию и расфиксацию соединения без применения специального инструмента. Многошпоночная поляризация корпуса и многопозиционная установка изоляторов предотвращают неправильное сочленение, что особенно важно при большом количестве контактов и высокой плотности монтажа.

Герметичная приборная вилка позволяет монтировать соединитель на корпусе аппаратуры, сохраняя защитные свойства блока, а негерметичная кабельная розетка с прямым пластмассовым кожухом упрощает оконцевание кабеля и снижает массу кабельной части.

Условия эксплуатации и ограничения

Изделие рассчитано на максимальное рабочее напряжение 150 В и максимальную токовую нагрузку до 18 А на соединитель, при этом нагрузка на одиночный контакт не должна превышать 3 А. Частотный диапазон переменного тока ограничен значением до 3 МГц. Сопротивление изоляции составляет не менее 1000 МОм.

Всеклиматическое исполнение допускает эксплуатацию в разнообразных условиях окружающей среды. Сведения о производителе, стране производства, комплектации, сертификатах и гарантийных обязательствах в предоставленных данных отсутствуют.
