Назначение соединителя ОНЦ-БМ-2-102-27-В1-2-ВМ

ОНЦ-БМ-2-102-27-В1-2-ВМ — это микроминиатюрный цилиндрический низкочастотный байонетный разъём, предназначенный для внутреннего монтажа. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных токах. Благодаря своим характеристикам соединитель подходит для использования в радиоэлектронной аппаратуре как специального, так и общего назначения.

Модель относится к категории ОНЦ и выпускается в виде двух составных частей, которые сочленяются между собой посредством байонетного механизма. Такой тип соединения обеспечивает быстрое разъединение и надёжную фиксацию, что особенно важно при эксплуатации в составе сложных электронных систем.

Подтверждённые технические особенности

Конструкция соединителя включает герметичную приборную вилку и негерметичную кабельную розетку с прямым пластиковым кожухом. Обеспечивается многошпоночная поляризация и многопозиционная установка изоляторов, что защищает от несанкционированного соединения. Сочленение выполняется с помощью байонетного механизма.

Ключевые параметры изделия:

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный.
• Количество контактов: 102.
• Условный диаметр корпуса: 27 мм.
• Покрытие контактов: золото.
• Максимальная токовая нагрузка на соединитель: до 71 А.
• Максимальное рабочее напряжение: 150 В.
• Сопротивление контактов: не более 10 МОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.

Перечисленные характеристики определяют область применения изделия и допустимые режимы его работы в составе электрических цепей.

Конструкция и принцип сочленения

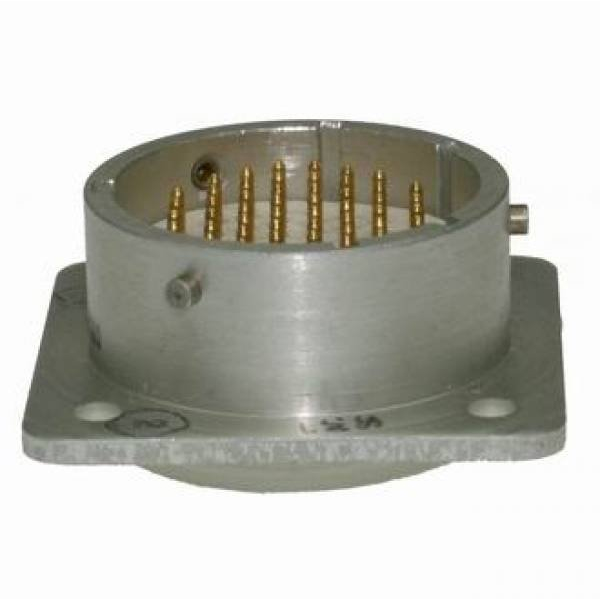

Соединитель состоит из двух частей. Герметичная приборная вилка устанавливается непосредственно на корпусе прибора, обеспечивая защиту контактной группы от внешних воздействий. Негерметичная кабельная розетка с прямым пластиковым кожухом предназначена для оконцевания кабеля. Для сочленения используется байонетный механизм, который позволяет быстро соединять и разъединять части разъёма.

Многошпоночная поляризация исключает неправильное взаимное расположение вилки и розетки. Многопозиционная установка изоляторов дополнительно защищает от несанкционированного соединения, что повышает надёжность эксплуатации в ответственных устройствах.

Гарантийные характеристики

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Гарантийная наработка для всех режимов эксплуатации составляет 15 000 часов. В облегчённом режиме этот показатель достигает 130 000 часов.

Применение

Соединители серии ОНЦ-БМ-2 широко применяются в различных электро-, радио- и контрольно-измерительных приборах. Они служат важным элементом в системах управления и передачи данных, где требуется компактное и надёжное соединение с большим числом контактов.

Благодаря покрытию контактов золотом и высокому сопротивлению изоляции изделие обеспечивает стабильный электрический контакт и может использоваться в составе аппаратуры специального и общего назначения. Артикул товара — 7052.
