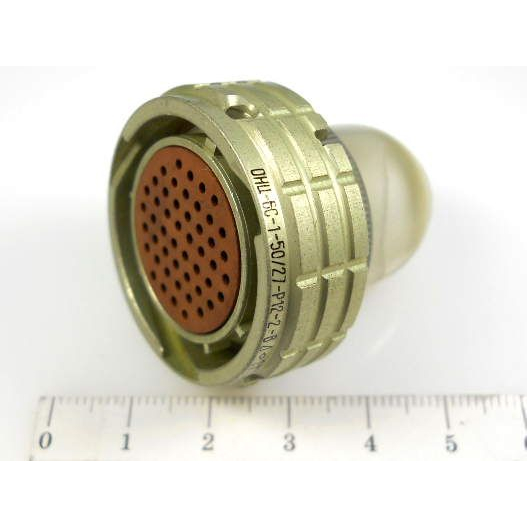

Назначение соединителя ОНЦ-БМ-1-102-27-В1-1-В

Соединитель ОНЦ-БМ-1-102-27-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Соединитель рассчитан на работу с постоянным током, переменным током частотой до 3 МГц, а также с импульсными токами. Такая универсальность позволяет использовать его в различных схемах коммутации и передачи сигналов внутри электронных устройств.

Конструктивные особенности

В состав соединителя входят два основных элемента. Приборная вилка выполнена герметичной. Кабельная розетка выполнена негерметичной и имеет прямой пластмассовый кожуховый корпус.

Байонетное соединение обеспечивает быструю и надёжную стыковку, а также механическую фиксацию ответных частей. Конструкция рассчитана на внутренний монтаж, что подразумевает установку соединителя внутри корпусов приборов и блоков.

Технические характеристики

• Количество контактов: 10, 19, 30, 50, 76 или 102.
• Максимальная токовая нагрузка на одиночный контакт: до 3 А.
• Сопротивление контактов: не более 10 МОм.
• Максимальная токовая нагрузка на соединитель: до 18 А.
• Частотный диапазон переменного тока: до 3 МГц.
• Тип соединения: байонетный, цилиндрический, низкочастотный.

Указанные параметры подтверждаются условным обозначением и конструктивным исполнением изделия. Соединитель способен выдерживать токовые нагрузки как на отдельных контактах, так и на изделии в целом, что важно при проектировании распределённых цепей питания и сигнальных линий.

Расшифровка условного обозначения

Обозначение ОНЦ-БМ-1-102-27-В1-1-В содержит следующую информацию. ОНЦ-БМ указывает на тип соединителя. Цифра 1 обозначает покрытие контактов: 1 — серебро, 2 — золото. Число 102 соответствует количеству контактов. Число 27 обозначает условный диаметр корпуса. Буква В указывает на часть соединителя: В — вилка, Р — розетка. Следующая цифра 1 обозначает конструктивное исполнение: 1 — вилка, 12 — розетка с прямым кожухом. Далее цифра 1 указывает на многопозиционную поляризацию. Завершающая буква В означает всеклиматическое исполнение.

Применение

Соединитель ОНЦ-БМ-1-102-27-В1-1-В применяется для внутреннего монтажа в электрических цепях радиоэлектронной аппаратуры. Он подходит для использования в узлах и блоках как специального, так и общего назначения, где требуется компактное байонетное соединение с большим числом контактов и умеренными токовыми нагрузками.

Изделие может использоваться в составе приборных вилок и кабельных розеток, обеспечивая коммутацию цепей постоянного, переменного и импульсного тока. Всеклиматическое исполнение расширяет область применения соединителя в различных условиях эксплуатации.
