Назначение соединителя ОНЦ-БМ-1-102-27-В1-1-В

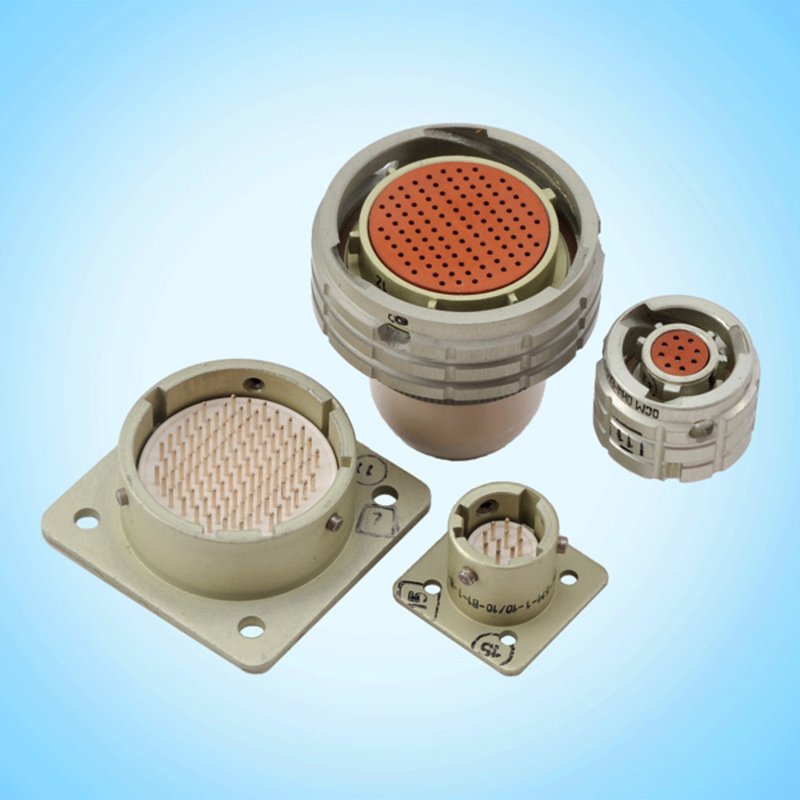

ОНЦ-БМ-1-102-27-В1-1-В (артикул 6979) — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие относится к категории ОНЦ и применяется для внутреннего монтажа в составе радиоэлектронной аппаратуры и приборов.

Соединитель имеет всеклиматическое исполнение, что допускает его эксплуатацию в различных климатических зонах и при воздействии неблагоприятных внешних факторов. Конструктивно изделие состоит из герметичной приборной вилки и негерметичной кабельной розетки.

Конструктивные особенности

В конструкции ОНЦ-БМ-1-102-27-В1-1-В реализованы решения, обеспечивающие надёжное и защищённое соединение электрических цепей:

• Тип соединителя — герметичная приборная вилка в паре с негерметичной кабельной розеткой.
• Поляризация — многошпоночная поляризация корпусов в сочетании с многопозиционной установкой изоляторов, что исключает несанкционированное соединение.
• Сочленение — байонетное, обеспечивающее плотный и стабильный контакт.
• Покрытие контактов — серебро для исполнения ОНЦ-БМ-1, что обеспечивает хорошую проводимость и защиту от коррозии.

Указанные решения повышают эксплуатационную надёжность соединителя и снижают риск ошибок при монтаже и коммутации.

Технические характеристики

Основные электрические и эксплуатационные параметры ОНЦ-БМ-1-102-27-В1-1-В:

• Максимальное рабочее напряжение — 150 В (амплитудное значение).
• Токовая нагрузка — до 3 А на контакт.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочие температуры — от минус 60 до плюс 105 градусов Цельсия с учётом перегрева контактов.

Перечисленные параметры определяют применимость соединителя в цепях с умеренными токами и напряжениями, где требуется стабильное переходное сопротивление и высокая изоляционная способность.

Условия эксплуатации и применение

Соединители ОНЦ-БМ-1 устойчивы к механическим воздействиям, включая синусоидальную вибрацию и механические удары. Они сохраняют работоспособность при пониженном атмосферном давлении, что расширяет область их использования.

Благодаря надёжности и устойчивости к неблагоприятным условиям, данная модель применяется в радиотехнике и электронике, в составе приборов и кабельных сборок, где необходим герметичный приборный ввод и защищённое сочленение с кабельной частью. Всеклиматическое исполнение и широкий диапазон рабочих температур позволяют использовать соединитель как в стационарной аппаратуре, так и в оборудовании, работающем в сложных условиях.
