Назначение соединителя ОНЦ-БМ-1-102-27-Р12-3-ВМ

Соединитель ОНЦ-БМ-1-102-27-Р12-3-ВМ относится к категории ОНЦ и представляет собой цилиндрический низкочастотный электрический соединитель с байонетным соединением. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Байонетный механизм обеспечивает быстрое и надёжное сочленение и расчленение без применения специального инструмента, что важно при монтаже, обслуживании и замене блоков. Такое конструктивное решение позволяет сохранять стабильный электрический контакт при механических воздействиях, характерных для эксплуатации аппаратуры.

Конструкция и комплектация

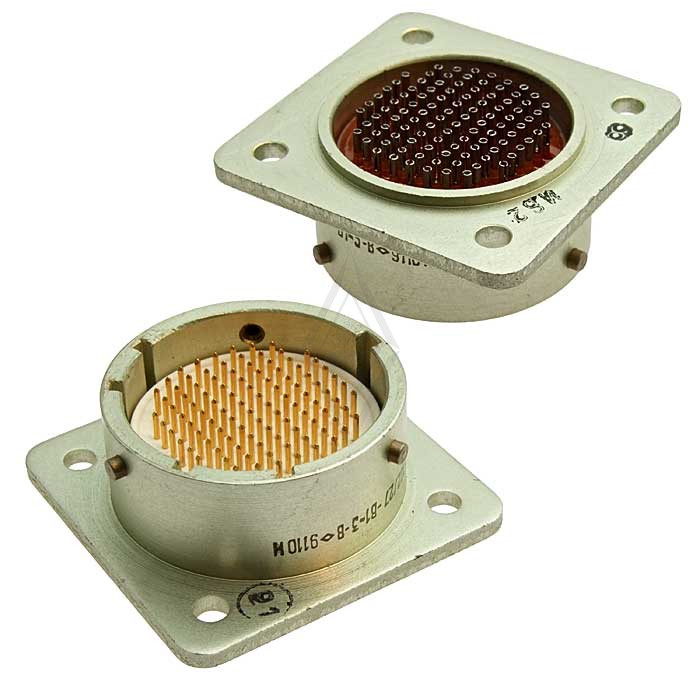

Соединитель состоит из двух ответных частей: герметичной приборной вилки и негерметичной кабельной розетки. Приборная вилка монтируется на корпусе блока или прибора, а кабельная розетка устанавливается на конце кабеля.

Кабельная розетка имеет прямой пластиковый кожух, который защищает место присоединения провода, снижает риск механического повреждения и обеспечивает удобство при эксплуатации. Контакты покрыты серебром или золотом, что улучшает проводимость и повышает стойкость к коррозии.

• Тип соединения: цилиндрический низкочастотный, байонетный.
• Состав изделия: герметичная приборная вилка и негерметичная кабельная розетка.
• Кожух кабельной розетки: прямой, пластиковый.
• Покрытие контактов: серебро или золото.
• Область применения: цепи постоянного, переменного и импульсного тока.

Подтверждённые технические параметры

В таблице приведены характеристики, указанные для соединителей данной серии. Значения являются предельными для нормальной работы изделия и определяют условия его применения.

• Максимальное рабочее напряжение: 250 В.
• Сопротивление контактов: не более 5 мОм.
• Частотный диапазон переменного тока: до 3 МГц.

Низкое переходное сопротивление контактов важно для цепей питания и сигнальных цепей, где недопустимы заметные потери напряжения и нагрев в месте соединения. Рабочее напряжение до 250 В позволяет использовать соединитель в большинстве низковольтных и среднеамперных цепей радиоэлектронной аппаратуры.

Применение и особенности эксплуатации

Соединитель ОНЦ-БМ-1-102-27-Р12-3-ВМ востребован в составе приборных блоков, пультов, стоек и кабельных сборок. Герметичная приборная вилка подходит для установки на корпусах, где требуется защита внутреннего объёма от внешней среды, а негерметичная кабельная розетка применяется в составе гибких кабельных соединений.

1. Монтаж приборной вилки на корпус блока или аппаратуры.
2. Установка кабельной розетки на кабель с соблюдением полярности и схемы распайки.
3. Сочленение частей поворотом байонетного замка до фиксации.
4. Проверка надёжности соединения и целостности контактов перед подачей напряжения.

При эксплуатации следует учитывать предельные параметры: не превышать рабочее напряжение 250 В и не выходить за диапазон частот переменного тока выше 3 МГц. Покрытие контактов серебром или золотом требует аккуратного обращения при монтаже, чтобы не повредить поверхность и сохранить стабильно низкое сопротивление.

Ключевые преимущества

• Байонетное соединение упрощает и ускоряет коммутацию.
• Двойное исполнение в виде вилки и розетки закрывает типовые задачи приборного и кабельного монтажа.
• Благородное покрытие контактов повышает надёжность и долговечность соединения.
• Универсальность по роду тока: постоянный, переменный и импульсный.
• Пригодность для аппаратуры специального и общего назначения.

Артикул изделия — 6984. Производитель, страна производства, комплектация, гарантийные условия и наличие в приведённых данных не указаны, поэтому эти сведения в описании не приводятся.
