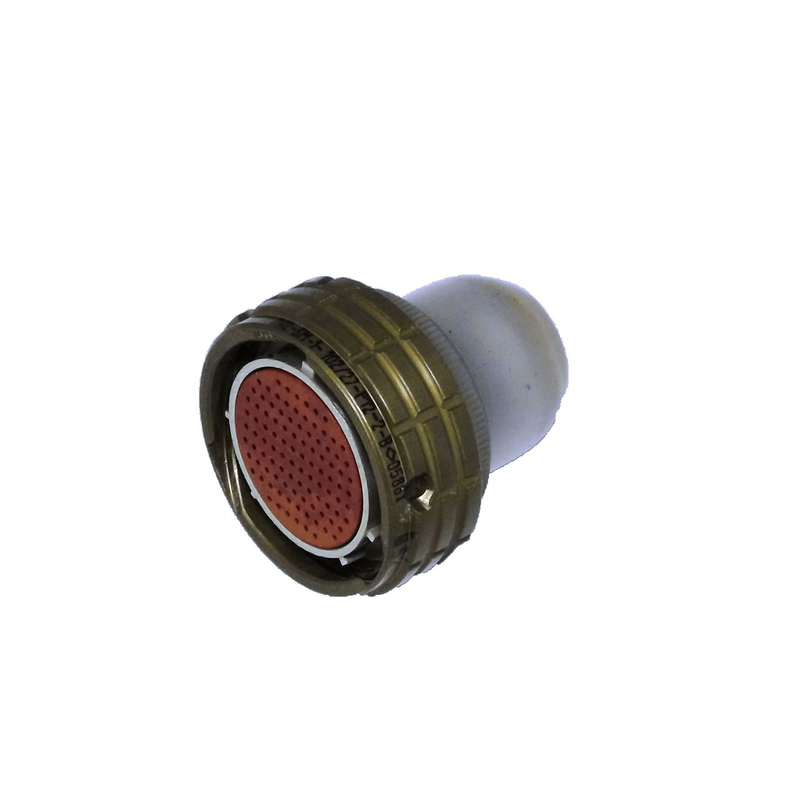

Назначение соединителя ОНЦ-БМ-1-102-27-Р12-3-В

Соединитель ОНЦ-БМ-1-102-27-Р12-3-В представляет собой низкочастотный цилиндрический разъём с байонетным соединением, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока. Изделие относится к категории ОНЦ и применяется там, где требуется компактная многоконтактная разъёмная коммутация при повышенной плотности монтажа.

Байонетный механизм обеспечивает быструю стыковку и расстыковку, а также надёжную фиксацию ответных частей при механических вибрациях и умеренных нагрузках. Это делает соединитель пригодным для кабельных сборок, внутриприборного монтажа и соединения блоков в составе электронной и электротехнической аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка ОНЦ-БМ-1-102-27-Р12-3-В содержит полную информацию о типе, контактной ёмкости и исполнении изделия. Каждый элемент обозначения имеет строгое значение.

• ОНЦ — серия низкочастотных цилиндрических соединителей.
• БМ — байонетное соединение, обеспечивающее быстрое сочленение и расчленение.
• 1 — конструктивное исполнение серии.
• 102 — количество контактов в соединителе.
• 27 — условный размер корпуса, равный 27 миллиметрам.
• Р — вид соединителя: розетка (гнездо).
• 12 — конструктивное исполнение: кабельная розетка с прямым кожухом.
• 3 — максимальная токовая нагрузка на одиночный контакт, равная 3 амперам.
• В — покрытие контактов, соответствующее исполнению с серебряным покрытием.

Технические характеристики

Соединитель рассчитан на работу в цепях с постоянным, переменным и импульсным током. Ниже приведены подтверждённые параметры изделия.

• Тип: низкочастотный цилиндрический с байонетным соединением.
• Количество контактов: 102.
• Условный размер корпуса: 27 миллиметров.
• Вид: розетка (гнездо).
• Конструктивное исполнение: кабельная розетка с прямым кожухом.
• Покрытие контактов: серебро.
• Максимальная токовая нагрузка на одиночный контакт: 3 ампера.

Сочетание серебряного покрытия контактов и байонетного крепления обеспечивает стабильное переходное сопротивление и сохраняет рабочие свойства соединения при многократных циклах сочленения и расчленения.

Область применения

Розетка ОНЦ-БМ-1-102-27-Р12-3-В используется в составе кабельных сборок и приборных блоков, где необходимо передать большое число сигналов через один разъёмный узел. Благодаря 102 контактам изделие подходит для многоканальных жгутов, соединительных линий управления и измерительных трактов.

Кабельное исполнение с прямым кожухом упрощает монтаж на кабель и позволяет организовать аккуратную разводку внутри шкафов, пультов и стоек. Байонетный замок удерживает соединение при вибрации, что важно для аппаратуры, эксплуатируемой в подвижных и промышленных условиях.

Соединитель применяется в электрических цепях постоянного, переменного и импульсного тока, что делает его универсальным решением для большинства задач низкочастотной коммутации в составе серии ОНЦ.

Указания по подбору и эксплуатации

При подборе ответной части следует учитывать вид соединителя: данное изделие является розеткой, поэтому стыкуется с соответствующим вилкой той же серии и типоразмера корпуса 27 миллиметров. Количество контактов ответной части должно совпадать и составлять 102.

1. Проверить соответствие типоразмера корпуса и числа контактов ответного соединителя.
2. Убедиться, что токовая нагрузка на каждый контакт не превышает 3 ампера.
3. Соблюдать полярность и схему распайки при монтаже кабеля.
4. Сочетать розетку только с совместимым байонетным ответным соединителем серии ОНЦ.

Соблюдение этих условий обеспечивает корректную работу соединителя на протяжении всего срока службы и сохранение заявленных электрических параметров.
