Назначение и общее описание

ОНЦ-БМ-2-10/10-В1-1-В — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие применяется в электрических цепях постоянного, переменного и импульсного тока, где требуются компактные габариты, надёжное соединение и устойчивость к воздействию внешних климатических факторов. Конструкция соединителя рассчитана на работу в составе аппаратуры при ограниченном монтажном пространстве.

Основные технические характеристики

Соединитель рассчитан на 10 контактов в каждом ряду, то есть суммарно 10+10 контактов. Максимальная токовая нагрузка на контакт достигает 3 А, рабочая частота — до 3 МГц. Сопротивление контактов не превышает 10 мОм, а сопротивление изоляции составляет не менее 1,3·10⁴ МОм в нормальных климатических условиях. Корпус имеет условный диаметр 10 мм, покрытие контактов — золото.

Перечисленные параметры определяют область применения изделия: низкочастотные цепи, в которых важны стабильность переходного сопротивления и сохранение изоляционных свойств при эксплуатации в составе аппаратуры.

Конструкция и исполнение

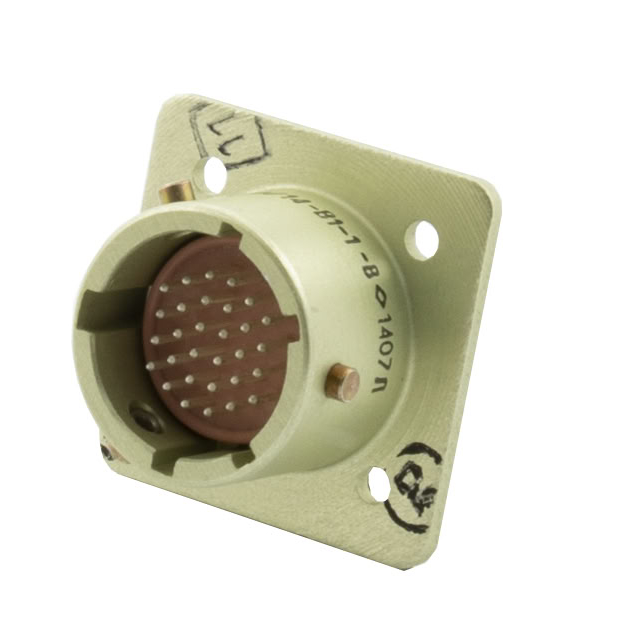

В состав соединителя входят приборная вилка без кожуха и кабельная розетка с прямым кожухом. Байонетный механизм обеспечивает быстрое и надёжное подключение, а многопозиционная поляризация предотвращает неправильное сочленение. Исполнение — всеклиматическое, что позволяет эксплуатировать изделие в широком диапазоне условий.

• Приборная вилка без кожуха — для установки непосредственно на корпусе аппаратуры.
• Кабельная розетка с прямым кожухом — для оконцевания кабеля.
• Байонетный замок — быстрое сочленение и расчленение без применения инструмента.
• Многопозиционная поляризация — исключение ошибок при подключении.
• Всеклиматическое исполнение — устойчивость к внешним воздействиям.
• Золотое покрытие контактов — стабильность электрических параметров.

Применение

Соединители типа ОНЦ-БМ-2-10/10-В1-1-В применяются в электрических цепях аппаратуры, где требуется компактность и надёжность. Типовые области использования:

1. Измерительная техника.
2. Коммуникационное оборудование.
3. Промышленная электроника.
4. Внутренний монтаж радиоэлектронных блоков и модулей.

Изделие подходит для цепей постоянного, переменного и импульсного тока с частотой до 3 МГц и током на контакт до 3 А. Благодаря микроминиатюрному исполнению и байонетному креплению соединитель востребован в тех случаях, когда необходимо обеспечить плотную компоновку узлов и при этом сохранить удобство подключения и отключения.

Ключевые особенности

• Микроминиатюрный цилиндрический корпус условным диаметром 10 мм.
• 10+10 контактов с золотым покрытием.
• Ток на контакт до 3 А, частота до 3 МГц.
• Сопротивление контактов не более 10 мОм.
• Сопротивление изоляции не менее 1,3·10⁴ МОм в нормальных климатических условиях.
• Байонетное сочленение и многопозиционная поляризация.
• Всеклиматическое исполнение.

Артикул изделия — 7045, категория — ОНЦ. Производитель в предоставленных данных не указан.
