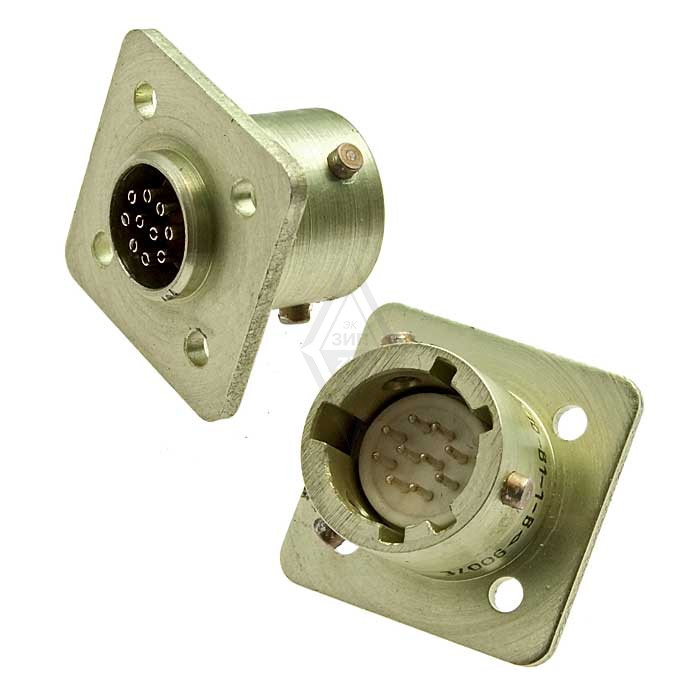

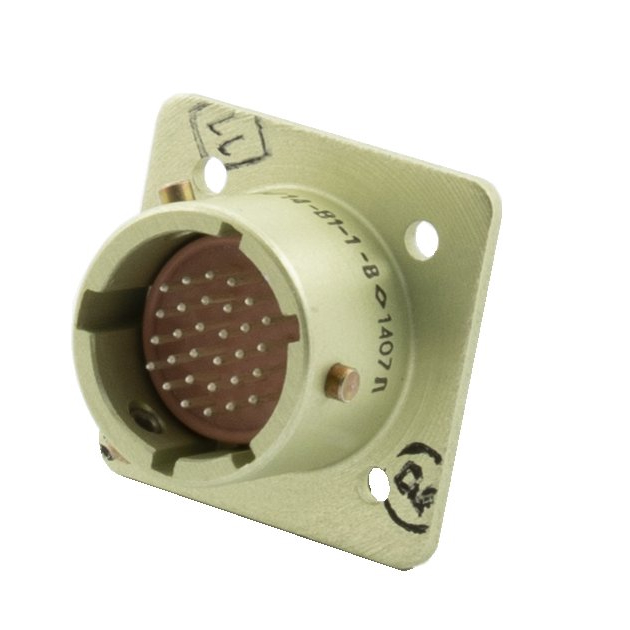

Назначение соединителя ОНЦ-БМ-2-10/10-В1-1-В

ОНЦ-БМ-2-10/10-В1-1-В — это цилиндрический низкочастотный соединитель отечественного производства из серии ОНЦ-БМ. Изделие предназначено для надёжного соединения и разъединения электрических цепей, по которым передаются постоянный, переменный или импульсный ток. Номинальная токовая нагрузка на один контакт составляет до 3 А.

Соединитель применяется там, где требуется прочное механическое соединение цепей без потери сигнала, а также возможность быстрого разъединения при обслуживании или замене оборудования.

Подтверждённые особенности и технические параметры

Конструкция соединителя включает 10 сигнальных и 10 вспомогательных контактов. Такое сочетание позволяет одновременно передавать информационные сигналы и коммутировать дополнительные цепи управления или питания.

• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Исполнение — негерметичное, с прямым кожухом.
• Монтажный вариант — кабельная розетка (обозначение «В» указывает на вилку/розетку, «1-В» — на монтажный вариант).
• Устойчивость к вибрациям и механическим нагрузкам.
• Соответствие стандартам для низкочастотных подключений.

Указанные параметры подтверждаются конструкцией серии ОНЦ-БМ и её назначением для ответственных низкочастотных соединений.

Применение

Соединители серии ОНЦ-БМ востребованы в электронике, измерительной технике, промышленных системах и оборудовании. Они подходят для работы в различных климатических зонах благодаря негерметичному исполнению с прямым кожухом и стойкости к вибрациям.

Типовые сферы использования:

1. Коммутация сигнальных и вспомогательных цепей в приборах и блоках.
2. Подключение кабельных сборок к оборудованию.
3. Организация разъёмных соединений в промышленных установках.
4. Измерительные и испытательные стенды, где важна стабильность сигнала.

Краткие сведения

• Артикул: 7044.
• Категория: ОНЦ.
• Производитель: не указан.
• Комплектация, гарантия, страна производства и сертификаты в предоставленных данных не указаны.
