Назначение и область применения

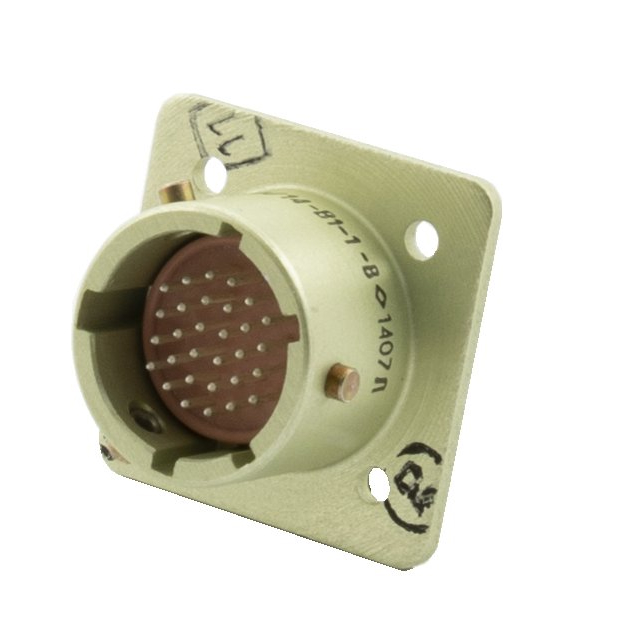

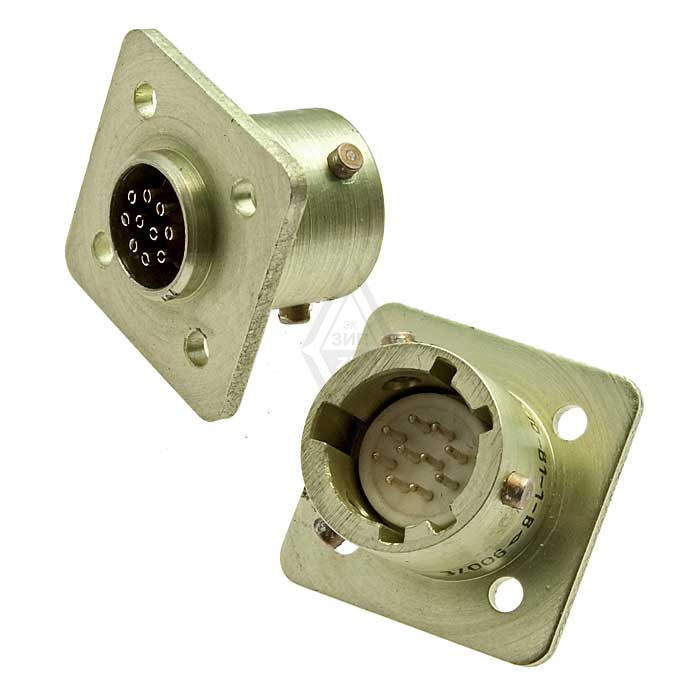

ОНЦ-БМ-2-10/10-В1-1-В — это отечественный низкочастотный цилиндрический электрический соединитель серии ОНЦ-БМ-2, предназначенный для работы в составе аппаратуры связи, автоматики, контрольно‑измерительных и других электронных устройств. Изделие используется для разъемного соединения кабелей и блоков аппаратуры по цепям сигналов и питания.

Соединитель применяется в промышленной, измерительной, транспортной и военной технике, где требуются надежные многоконтактные разъемы с цилиндрической фиксацией. Артикул изделия — 7043, категория каталога — ОНЦ.

Расшифровка обозначения

Маркировка ОНЦ-БМ-2-10/10-В1-1-В содержит несколько смысловых элементов, которые определяют серию, исполнение и конструктивные особенности соединителя.

• ОНЦ-БМ — серия низкочастотных цилиндрических соединителей с байонетной или резьбовой фиксацией.
• 2 — типоисполнение, вариант конструкции в рамках серии.
• 10/10 — количество контактов: две группы по десять контактов либо условный код групп контактов.
• В1-1-В — комбинация исполнения вилки или розетки, материала и покрытия корпуса, типа крепления, варианта кожуха и степени герметичности.

Точная трактовка отдельных обозначений устанавливается заводской спецификацией для данной серии и конкретного исполнения.

Конструктивные особенности и монтаж

Соединитель имеет цилиндрический корпус с кольцевой фиксацией. Такая конструкция обеспечивает устойчивость к вибрации и снижает вероятность случайного разъединения. Многоконтактная вставка может комплектоваться контактами под опрессовку или пайку проводников, в зависимости от исполнения.

Изделие выпускается в кабельном и блочном вариантах. Кабельная часть устанавливается на жгут, блочная — на панель или корпус устройства. Для соответствующих исполнений предусматриваются кожухи и уплотнения, которые защищают от пыли и влаги, а также обеспечивают разгрузку кабеля от натяжения.

Электрические характеристики серии

Точные электрические параметры для конкретного исполнения ОНЦ-БМ-2-10/10-В1-1-В в карточке товара не указаны. Для серии ОНЦ-БМ-2 в целом характерны следующие ориентировочные показатели:

• низкочастотное применение по цепям постоянного и переменного тока невысокой частоты;
• контактное сопротивление, как правило, не более десятков миллиом;
• высокое сопротивление изоляции в нормальных условиях — сотни мегом и выше.

Эти значения являются общими для серии и могут отличаться в зависимости от конкретного варианта исполнения.

Рекомендации по подбору и эксплуатации

При подборе ответной части необходимо учитывать совместимость по серии и ключеванию. Разъемы должны быть парными, с совпадающим кодом серии ОНЦ-БМ-2 и одинаковым количеством и расположением контактов. Также следует проверять тип контактов и сечение подключаемых проводов.

Важно учитывать условия эксплуатации: температуру, вибрацию, влажность и требуемую степень защиты. Поскольку подробные технические характеристики в карточке товара не заполнены, для точного выбора следует руководствоваться заводской документацией на конкретное исполнение. Производитель в представленных данных не указан.
