Назначение

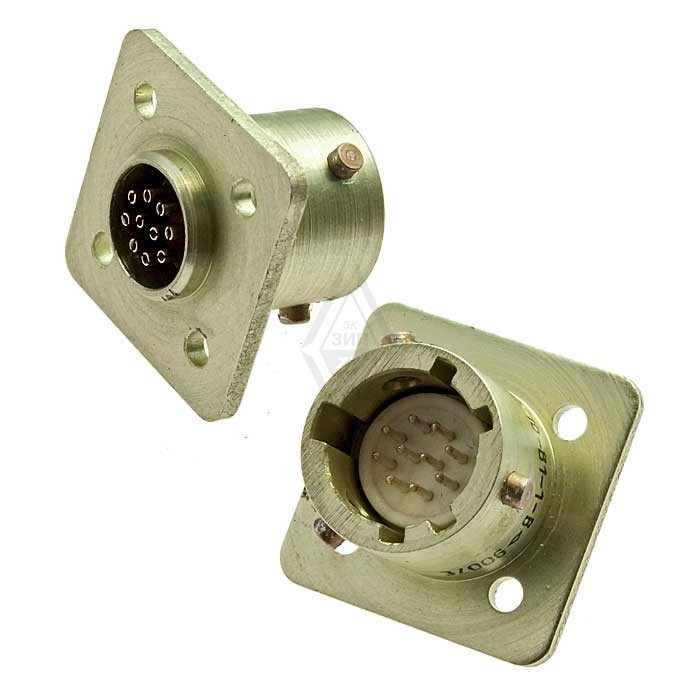

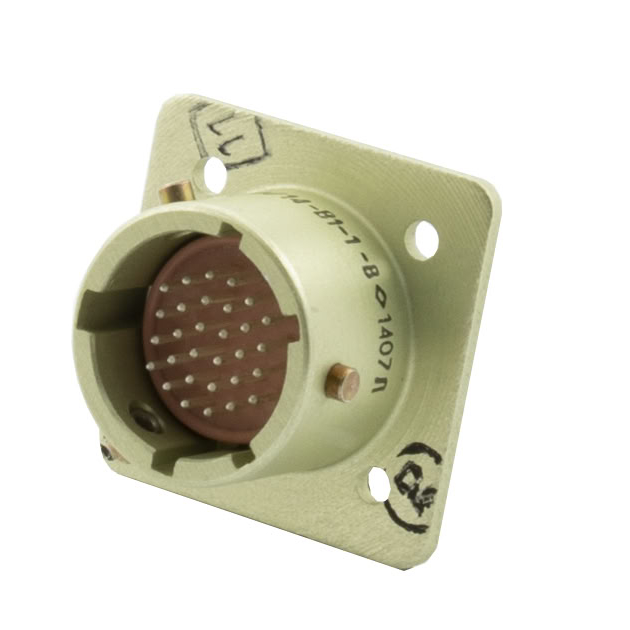

ОНЦ-БМ-2-10/10-В1-1В — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсного тока. Изделие применяется для коммутации электрических соединений в электро-, радио- и контрольно-измерительных приборах, где требуется надёжная передача сигнала и питания при воздействии широкого диапазона температур.

Технические характеристики

• Номинальное напряжение: до 250 В.
• Номинальный ток: до 10 А.
• Количество контактов: 10.
• Сопротивление контакта: не более 5 мОм.
• Диапазон рабочих температур: от минус 60 °C до плюс 125 °C.
• Тип соединения: байонетное.

Конструкция и особенности

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилки изготавливаются в герметичном исполнении, а розетки имеют прямой пластиковый кожух. Конструкция обеспечивает многократную поляризацию, что предотвращает несанкционированное соединение и исключает ошибку при стыковке.

Контакты соединителя ОНЦ-БМ-2 покрыты золотом, что обеспечивает высокую проводимость и устойчивость к коррозии. Байонетный тип соединения позволяет быстро и надёжно фиксировать ответные части, а также упрощает монтаж и обслуживание.

Применение

Соединители ОНЦ-БМ-2 широко применяются в различных областях, где требуется компактное и надёжное соединение:

• электронные устройства и блоки радиоэлектронной аппаратуры;
• радиоаппаратура различного назначения;
• измерительные системы и контрольно-измерительные приборы.

Данный тип соединителей гарантирует надёжность и долговечность в эксплуатации при соблюдении условий хранения и транспортировки. Изделие соответствует заявленным электрическим и эксплуатационным параметрам и предназначено для использования в составе ответственных электрических цепей.
