Назначение

Разъем ОНЦ-БМ-1-10/10-В1-1В (артикул 6974) относится к категории ОНЦ и представляет собой быстросочленяемый герметичный приборный соединитель, предназначенный для использования в электрических цепях. Изделие рассчитано на работу как с постоянным, так и с переменным током, при этом частота переменного тока может достигать 3 МГц. Разъем обеспечивает надежную и безопасную передачу электрической энергии в условиях, где требуется устойчивое контактное соединение и защита от внешних воздействий.

Электрические характеристики

Заявленные электрические параметры разъема ОНЦ-БМ-1-10/10-В1-1В позволяют применять его в низковольтных цепях управления, сигнализации и электропитания.

• Максимальная токовая нагрузка на одиночный контакт: 3 А
• Максимальная токовая нагрузка на соединитель: от 18 до 71 А
• Максимальное рабочее напряжение: 150 В
• Род тока: постоянный и переменный
• Максимальная частота переменного тока: 3 МГц

Показатели токовой нагрузки на соединитель могут изменяться в зависимости от исполнения и числа задействованных контактов, что следует учитывать при подборе разъема под конкретную электрическую схему.

Конструкция и материалы

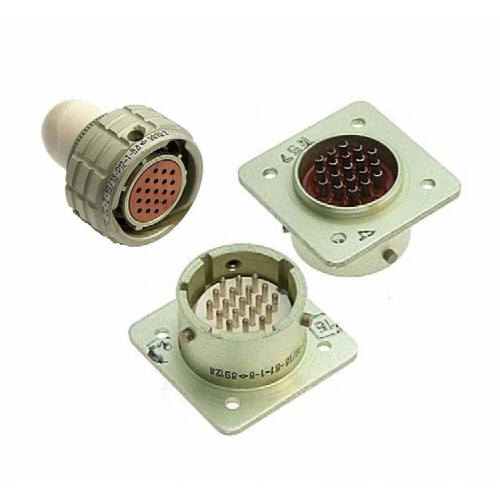

Разъем состоит из герметичной вилки и негерметичной кабельной розетки. Такое сочетание обеспечивает надежное соединение в различных условиях эксплуатации и упрощает монтаж кабельной части. Герметичное исполнение вилки позволяет использовать разъем в составе приборных и аппаратных узлов, где требуется защита контактной группы от попадания влаги и загрязнений.

Контактные элементы разъема могут быть покрыты серебром или золотом. Покрытие улучшает проводимость контактов и защищает их от коррозии, что способствует стабильной работе соединения в течение длительного времени. Конструкция быстросочленяемого типа обеспечивает удобное и быстрое соединение и разъединение частей разъема без применения специального инструмента.

Применение

Разъемы ОНЦ-БМ-1-10/10-В1-1В широко используются в различных отраслях, включая электронику, телекоммуникации и другие сферы, где необходима надежная и безопасная передача электрической энергии. Изделие подходит для применения в промышленных и специализированных областях, в которых предъявляются повышенные требования к стабильности контактного соединения и устойчивости к условиям эксплуатации.

Благодаря герметичной вилке и возможности работы с переменным током частотой до 3 МГц разъем может применяться в измерительном оборудовании, приборах связи, системах управления и низковольтных распределительных устройствах. При выборе режима работы необходимо соблюдать указанные предельные значения тока и напряжения, а также учитывать тип покрытия контактов в зависимости от условий окружающей среды.
