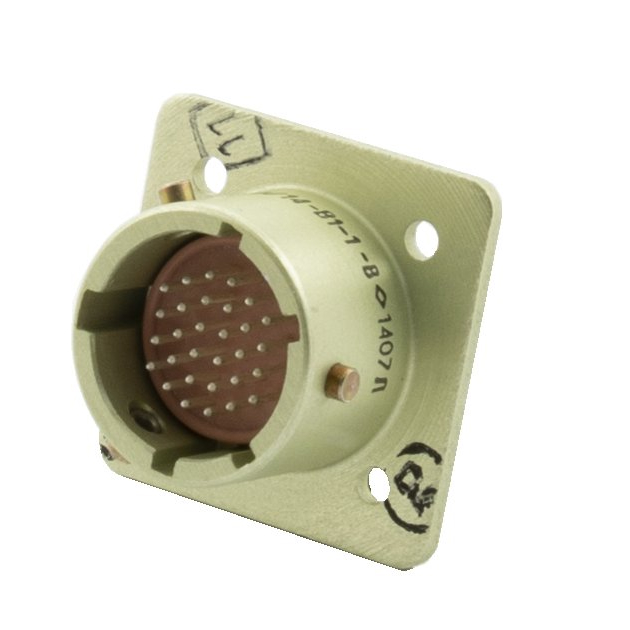

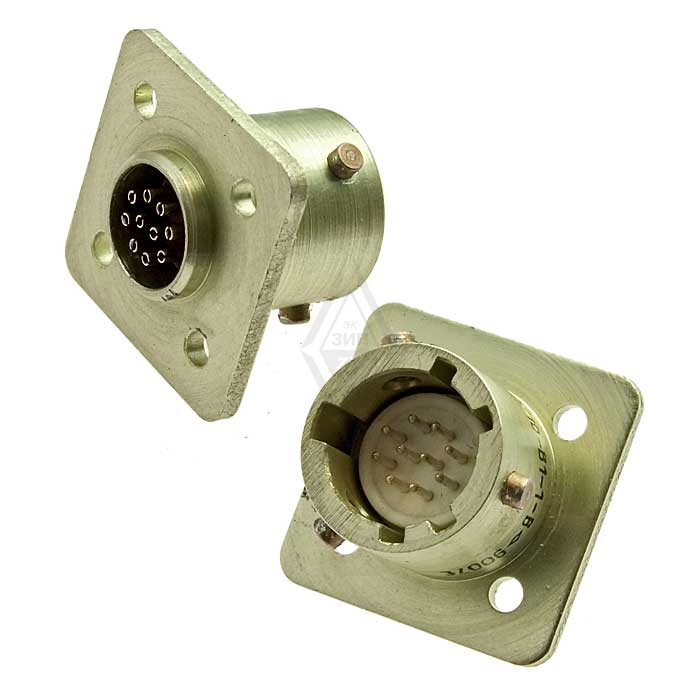

Назначение соединителя ОНЦ-БМ-2-10/10-В1-1-В

ОНЦ-БМ-2-10/10-В1-1-В представляет собой цилиндрический низкочастотный быстрорасчленяемый микроминиатюрный соединитель всеклиматического исполнения. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Благодаря компактным габаритам и стойкости к внешним воздействиям соединитель широко применяется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное и быстрое сочленение и расчленение без применения специального инструмента.

Артикул изделия — 7042. Категория — ОНЦ. Производитель в предоставленных данных не указан.

Конструкция и условное обозначение

Соединитель состоит из герметичной приборной вилки без кожуха. Расшифровка обозначения ОНЦ-БМ-2-10/10-В1-1-В отражает ключевые конструктивные признаки изделия:

• условный размер корпуса — 10;
• количество контактов — 10;
• многопозиционная поляризация — исполнение 1;
• покрытие контактов — серебро, исполнение 1;
• тип изделия — вилка (В) без кожуха.

Быстрорасчленяемое исполнение обеспечивает удобство монтажа и оперативной замены соединителя в составе приборов и блоков. Герметичная конструкция приборной вилки позволяет использовать изделие в условиях повышенной влажности и пониженного давления.

Технические характеристики

Основные параметры соединителя приведены ниже и подтверждены данными каталога:

• количество контактов — 10;
• максимальный ток на контакт — 3 А;
• максимальное напряжение — 150 В;
• сопротивление контактов — не более 10 мОм;
• рабочая температура — от минус 60 до плюс 85 градусов Цельсия;
• количество сочленений — 250;
• вибрация — диапазон от 1 до 5000 Гц при ускорении до 200 метров на секунду в квадрате.

Стойкость к внешним воздействиям

Соединитель выдерживает механические удары до 1500 метров на секунду в квадрате многократного действия. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, а также при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Совокупность этих параметров определяет всеклиматическое исполнение и позволяет применять соединитель в аппаратуре, эксплуатируемой в сложных условиях.

Применение

ОНЦ-БМ-2-10/10-В1-1-В востребован в производстве электронной и радиоэлектронной аппаратуры, контрольно-измерительных приборов и другой техники, где необходима передача сигналов и питания по десяти контактам при токах до 3 А и напряжении до 150 В. Малое переходное сопротивление контактов обеспечивает стабильность электрического соединения, а серебряное покрытие способствует надёжной работе в цепях с частотой до 3 МГц. Быстрорасчленяемая конструкция упрощает сборку, обслуживание и замену узлов, а стойкость к вибрации, ударам, влажности и пониженному давлению делает изделие пригодным для аппаратуры, работающей в тяжёлых климатических и механических условиях.
