Назначение и область применения

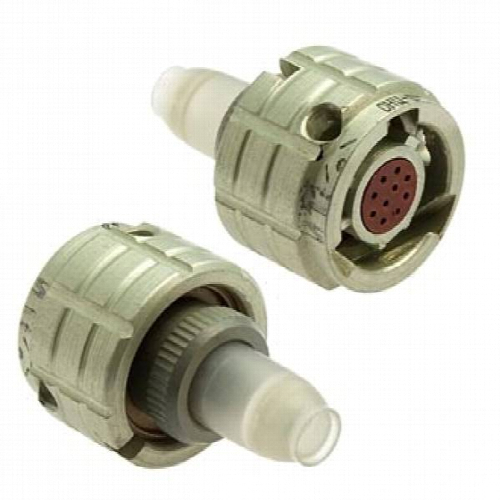

ОНЦ-БМ-2-10/10-Р12-1-ВМ — цилиндрический низкочастотный соединитель, предназначенный для применения в электро-, радио- и контрольно-измерительных приборах. Он используется для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Артикул товара — 7050, категория — ОНЦ. Производитель в предоставленных данных не указан.

Соединитель относится к серии ОНЦ-БМ-2. Такие изделия применяются там, где требуется компактное электрическое соединение с байонетным сочленением, защитой от ошибочного подключения и возможностью эксплуатации в различных климатических условиях. В описании указано всеклиматическое исполнение, что подтверждает пригодность для использования в составе приборов и оборудования при соблюдении правил эксплуатации, хранения и транспортирования.

Конструкция и подтверждённые особенности

Соединители ОНЦ-БМ-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки. В данном исполнении представлена розетка: в структуре обозначения буква «Р» указывает на часть соединителя «розетка», а исполнение 12 — розетка кабельная с прямым пластмассовым кожухом. Сочленение соединителей — байонетное. Контакты имеют золотое покрытие.

Многошпоночная поляризация и многопозиционная установка изоляторов защищают от несанкционированного сочленения. При этом соединители с 10 и 19 контактами имеют однопозиционную поляризацию. В условном обозначении цифра 10 после типа указывает на количество контактов, следующая цифра 10 — на условный диаметр корпуса. Исполнение 1 обозначает многопозиционную поляризацию, а буква В в приведённой структуре — всеклиматическое исполнение.

• Тип соединителя: ОНЦ-БМ.
• Покрытие контактов: золото, обозначено цифрой 2.
• Количество контактов: 10.
• Условный диаметр корпуса: 10.
• Часть соединителя: розетка, обозначение Р.
• Конструктивное исполнение: 12 — розетка кабельная с прямым кожухом.
• Поляризация: многопозиционная, обозначение 1.
• Климатическое исполнение: всеклиматическое, обозначение В.

Технические параметры

Электрические характеристики

Максимальная токовая нагрузка на одиночный контакт составляет 3 А. Максимальная токовая нагрузка на соединитель — от 18 А до 71 А. Максимальное рабочее напряжение — 150 В. Сопротивление контактов в предоставленных данных указано как не более 10 МОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Ресурс, хранение и гарантия

Количество сочленений-расчленений — 250. Минимальная наработка соединителей — 15 000 ч. Срок сохраняемости — 15 лет. Гарантийный срок хранения соединителей ОНЦ-БМ-2 составляет 15 лет со дня изготовления. Соединители ОНЦ-БМ-2 соответствуют требованиям технических условий при соблюдении правил эксплуатации, хранения и транспортирования.

Применение и эксплуатационные указания

ОНЦ-БМ-2-10/10-Р12-1-ВМ применяется в электрических цепях постоянного, переменного и импульсного тока в составе электро-, радио- и контрольно-измерительных приборов. Байонетное сочленение обеспечивает механическое соединение, а золотое покрытие контактов и поляризация помогают снизить риск неправильного подключения. Для сохранения заявленных параметров необходимо соблюдать правила эксплуатации, хранения и транспортирования, указанные для серии ОНЦ-БМ-2.

В предоставленном описании также указаны годы ОСМ 2000 и 2003. Эти сведения относятся к сопроводительным данным на изделие и не заменяют проверку маркировки конкретной поставленной партии. Комплектация, страна производства и дополнительные сертификаты в приведённых данных не указаны, поэтому в описании они не приводятся.
