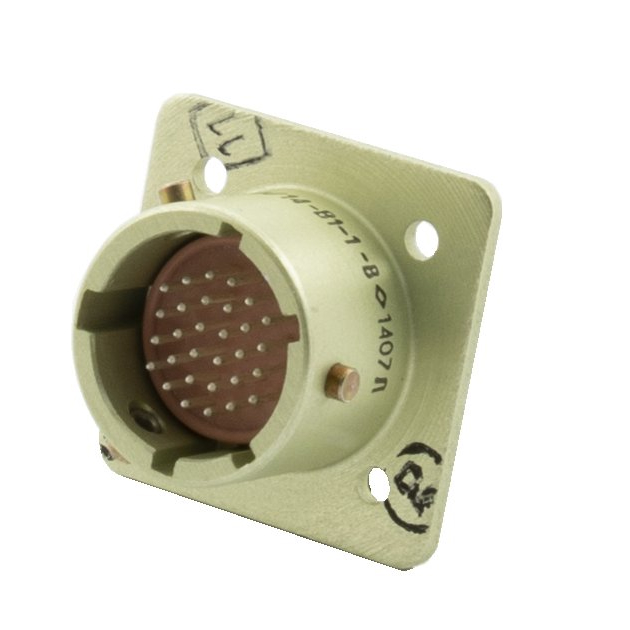

Назначение соединителя ОНЦ-БМ-1-10/10-Р12-1-В

ОНЦ-БМ-1-10/10-Р12-1-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для работы в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа и выпускается во всеклиматическом исполнении, что позволяет использовать его в составе приборов и кабельных сборок, эксплуатируемых в различных климатических зонах.

Конструктивно соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Такое сочетание обеспечивает удобство монтажа: вилка устанавливается непосредственно на корпус прибора, а розетка — на кабель, что упрощает сборку и обслуживание электрических цепей.

Особенности конструкции

Соединители серии ОНЦ-БМ-1 имеют ряд конструктивных решений, направленных на надёжность и безопасность эксплуатации. Сочленение частей соединителя выполнено байонетным, что обеспечивает быстрое и надёжное соединение без применения дополнительного инструмента. Многошпоночная поляризация и многопозиционная установка изоляторов защищают от несанкционированного сочленения, то есть исключают возможность ошибочного подключения неподходящих друг к другу частей.

Контакты изделия имеют серебряное покрытие, что способствует стабильности электрического контакта и снижению переходного сопротивления. Всеклиматическое исполнение означает, что соединитель сохраняет работоспособность при воздействии повышенной влажности, перепадов температур и других внешних факторов в пределах установленных норм.

Структура условного обозначения

Маркировка ОНЦ-БМ-1-10/10-Р12-1-В расшифровывается следующим образом:

• ОНЦ-БМ — тип соединителя;
• 1 — покрытие контактов, серебро;
• 10 — количество контактов;
• 10 — условный диаметр корпуса;
• Р — розетка;
• 12 — кабельная розетка с прямым кожухом;
• 1 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Технические характеристики

Основные параметры соединителя ОНЦ-БМ-1-10/10-Р12-1-В подтверждены техническими условиями производителя и приведены ниже:

• номинальное напряжение — не более 150 вольт амплитудного значения;
• рабочий ток — 1,8 ампера;
• сопротивление изоляции — 5000 мегаом;
• диапазон частот — от 1 до 5000 герц;
• интервал рабочих температур — от минус 60 до плюс 85 градусов Цельсия;
• ресурс — 250 циклов сочленения и расчленения;
• масса изделия — 9,1 грамма.

Указанные значения относятся к изделию в целом и определяют его применимость в низкочастотных цепях с умеренными токовыми нагрузками. Сопротивление изоляции 5000 мегаом свидетельствует о высоком качестве изоляционных материалов и малых утечках, что важно для измерительных и сигнальных цепей.

Применение и условия эксплуатации

Соединитель предназначен для внутреннего монтажа во всеклиматическом исполнении. Это означает, что его основная область применения — внутри приборов, блоков и кабельных сборок, где требуется компактное и надёжное соединение нескольких электрических цепей. Байонетное сочленение и поляризация делают изделие удобным для эксплуатации в условиях, когда важны быстрота подключения и защита от ошибок при сборке.

Благодаря диапазону рабочих температур от минус 60 до плюс 85 градусов Цельсия соединитель может использоваться в аппаратуре, работающей как в холодных, так и в нагретых условиях. Ресурс в 250 циклов сочленения определяет область применения изделий там, где частое переподключение не требуется, но важна стабильность характеристик при периодическом обслуживании.

Производитель гарантирует соответствие соединителя требованиям технических условий при соблюдении правил эксплуатации, хранения и транспортировки. Для сохранения заявленных параметров необходимо использовать изделие в пределах указанных электрических и температурных режимов, не допускать механических повреждений контактов и корпуса, а также соблюдать условия хранения, исключающие воздействие агрессивных сред и повышенной влажности сверх установленных норм.
