Назначение

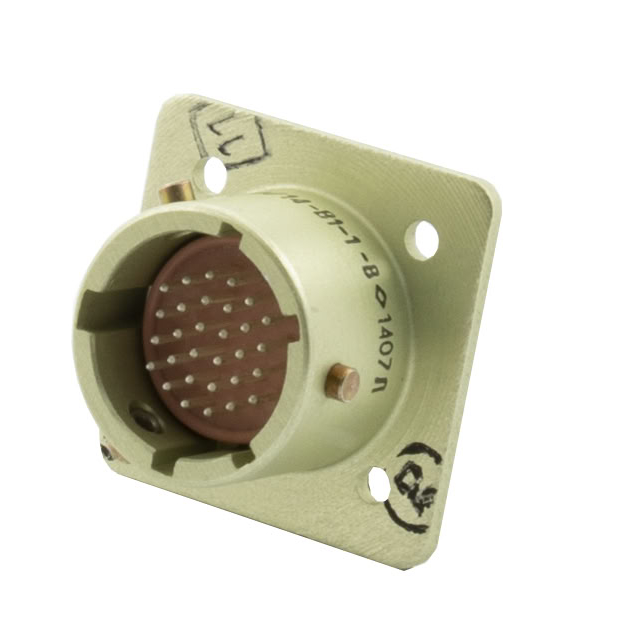

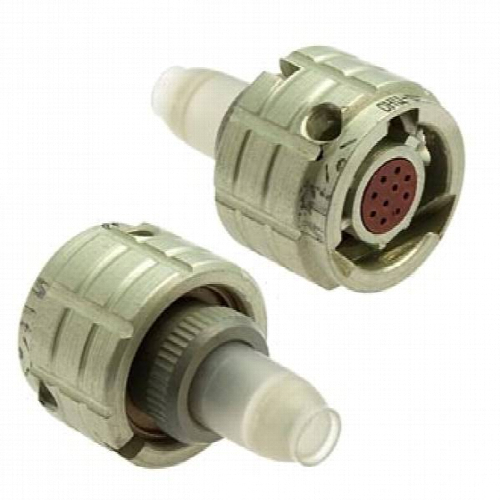

Соединитель ОНЦ-БМ-1-10/10-В-1-В (артикул 6973) относится к серии низкочастотных цилиндрических соединителей и предназначен для коммутации электрических цепей постоянного, переменного и импульсного токов. Изделие рассчитано на применение в составе электро-, радио- и контрольно-измерительных приборов, где требуется разъемное соединение с байонетной фиксацией и защитой от самопроизвольного расчленения. Соединитель подходит для внутреннего монтажа и ориентирован на стабильную передачу сигналов и питающих напряжений в пределах заявленных электрических параметров.

Конструкция обеспечивает многошпоночную многопозиционную поляризацию, что снижает вероятность ошибки при сочленении. Цилиндрический корпус и байонетный метод соединения позволяют быстро выполнять монтаж и обслуживание, а серебряное покрытие контактов способствует стабильному электрическому контакту.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, подтверждённые данными о товаре.

Конструктивные и электрические параметры

• Тип соединителя: цилиндрический низкочастотный.
• Количество контактов: 10.
• Условный диаметр корпуса: 10.
• Покрытие контактов: серебро.
• Тип кожуха: розетки имеют прямой пластмассовый кожух; вилки изготавливаются.
• Метод сочленения: байонетный.
• Поляризация: многошпоночная многопозиционная.
• Максимальное рабочее напряжение: до 150 В.
• Максимальный ток на одиночный контакт: 3 А.
• Максимальный ток на соединитель: до 18,71 А.
• Сопротивление контактов: не более 10 Ом.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Диапазон частот: 1—5000 Гц.

Механическая стойкость и условия эксплуатации

• Ускорение при синусоидальной вибрации: до 200 метров на секунду в квадрате.
• Ускорение при механическом ударе одиночного действия: до 10000 метров на секунду в квадрате.
• Ускорение при механическом ударе многократного действия: до 1500 метров на секунду в квадрате.
• Климатическое исполнение: всеклиматическое.

Применение

Соединитель ОНЦ-БМ-1-10/10-В-1-В используется в низкочастотных цепях, где требуется надежное разъемное соединение с ограничением по току до 3 А на контакт и суммарным током до 18,71 А. Он может применяться в измерительных стендах, блоках питания, устройствах автоматики, радиоэлектронной аппаратуре и контрольном оборудовании.

Благодаря всеклиматическому исполнению изделие допускает эксплуатацию в различных климатических условиях. Прямой пластмассовый кожух розеток упрощает внутреннюю компоновку приборов, а байонетное сочленение сокращает время подключения и отключения. При выборе соединителя следует учитывать указанные предельные значения напряжения, тока, частоты и механических воздействий, а также соблюдать требования к монтажу и коммутации, принятые для низкочастотных цилиндрических соединителей.
