Назначение соединителя ОНЦ-БМ-2-10-10-Р12-1-В

Соединитель ОНЦ-БМ-2-10-10-Р12-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие относится к категории ОНЦ и применяется для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц, а также для коммутации импульсных токов.

Благодаря компактным габаритам и байонетному механизму фиксации соединитель востребован в тех случаях, когда требуется быстрое сочленение и расчленение без применения специального инструмента, а также надёжный электрический контакт в условиях ограниченного монтажного пространства.

Конструктивные и технические особенности

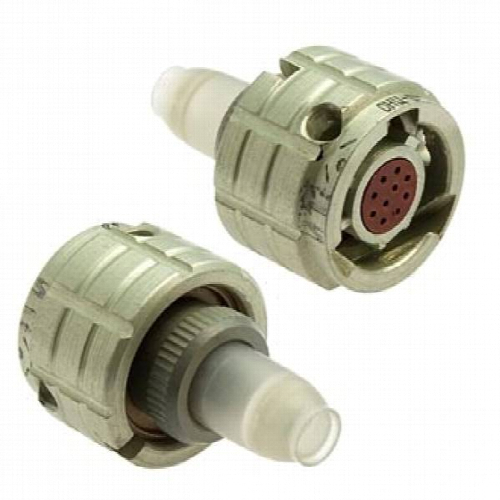

Соединитель выполнен в виде приборной вилки и кабельной розетки с прямым кожухом. Корпус имеет условный диаметр 10 мм, что определяет его принадлежность к типоразмеру 10. Байонетный тип соединения обеспечивает быстроразъёмность и механическую фиксацию ответных частей.

Контакты изделия имеют золотое покрытие, что снижает переходное сопротивление и повышает стабильность электрического контакта при эксплуатации. Многопозиционная поляризация исключает несанкционированное соединение и гарантирует правильную стыковку ответных частей. Климатическое исполнение — всеклиматическое, что допускает применение в различных климатических зонах.

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный.
• Количество контактов: 10.
• Покрытие контактов: золото.
• Условный диаметр корпуса: 10 мм.
• Конструктивное исполнение: приборная вилка и кабельная розетка с прямым кожухом.
• Поляризация: многопозиционная, предотвращает несанкционированное соединение.
• Климатическое исполнение: всеклиматическое.

Электрические параметры

Максимальная токовая нагрузка на один контакт составляет 3 А. Данный параметр определяет допустимую величину тока, протекающего через каждый отдельный контакт соединителя при нормальных условиях эксплуатации. При равномерном распределении нагрузки по всем десяти контактам суммарная токовая нагрузка на соединитель соответственно возрастает.

Рабочий диапазон частот для переменного тока ограничен значением до 3 МГц, что соответствует области низкочастотных сигналов. Соединитель также допускает работу в цепях импульсного тока.

Применение

Соединитель ОНЦ-БМ-2-10-10-Р12-1-В применяется во внутреннем монтаже радиоэлектронной аппаратуры. Наиболее рационально его использование в блоках и модулях, где требуется компактное быстроразъёмное соединение десяти электрических цепей с гарантированной поляризацией.

Благодаря всеклиматическому исполнению изделие может эксплуатироваться в составе аппаратуры, работающей в различных климатических условиях. Золотое покрытие контактов делает соединитель пригодным для цепей, где важна стабильность переходного сопротивления при многократных сочленениях и расчленениях.

Область применения охватывает низкочастотные тракты, цепи питания постоянного и переменного тока, а также импульсные цепи. Приборная вилка предназначена для установки на шасси или в корпусе аппаратуры, кабельная розетка с прямым кожухом — для оконцевания кабеля.

Ключевые преимущества

1. Микроминиатюрное исполнение и условный диаметр корпуса 10 мм позволяют монтировать соединитель в малогабаритной аппаратуре.
2. Байонетный механизм обеспечивает быстрое сочленение и расчленение без специального инструмента.
3. Многопозиционная поляризация исключает ошибку при стыковке.
4. Золотое покрытие контактов повышает надёжность электрического соединения.
5. Всеклиматическое исполнение расширяет географию и условия эксплуатации.
6. Десять контактов при токе до 3 А на контакт дают достаточный запас для коммутации многопроводных цепей.
