ОНЦ-БГ-3-7/18-П-1-В

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БГ-3-7/18-П-1-В

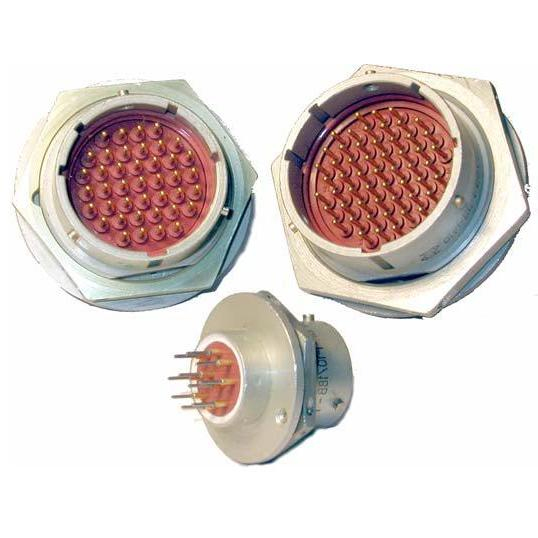

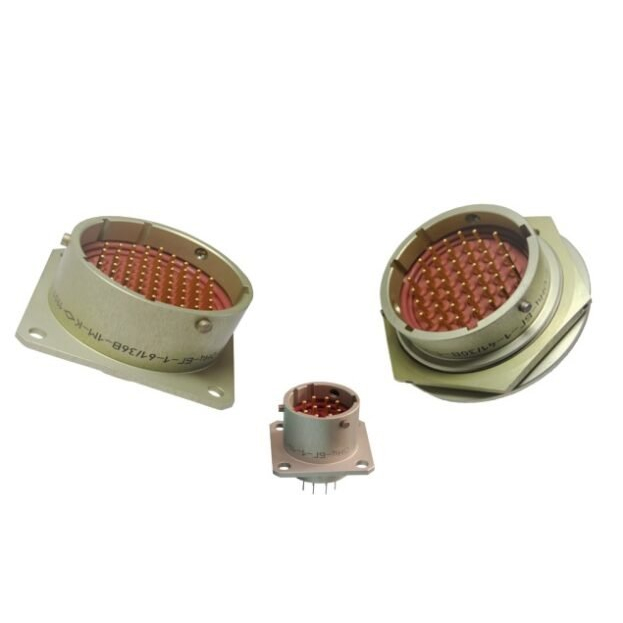

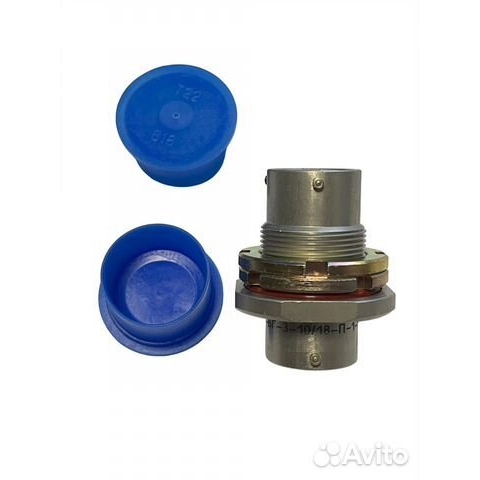

ОНЦ-БГ-3-7/18-П-1-В — это цилиндрический малогабаритный герметичный переходник (соединитель) для внутреннего монтажа в электронике. Он предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока при напряжении до 700 В (амплитудное значение).

Назначение

Переходники серии ОНЦ-БГ-3 применяются в электро-, радио- и контрольно-измерительных приборах для герметичного соединения контактов через стенку. Они имеют фланцевое крепление и подходят для ручной сборки аппаратуры по ГОСТ РВ 20.39.414.1.

Технические характеристики

Рабочий ток на контакт зависит от диаметра: для 1 мм — от 3 до 9 А, для 1,5 мм — от 8 до 15 А, для 2 мм — от 12 до 14 А; максимальный ток — до 35 А на одиночный контакт диаметром 2 мм. Обеспечивает класс защиты IP67, герметичность при перепаде давления до 0,1 МПа с утечкой воздуха не более 0,05 л/ч и остаточное давление 1,33·10^{-10} Па.

Конструкция

Состоит из приборной части с золотым покрытием контактов (по ТУ бР0.364.063). Выдерживает механический удар до 10 000 м/с², вибрацию и повышенные температуры (максимум — сумма рабочей температуры среды и перегрева контактов).

Описание

Назначение

ОНЦ-БГ-3-7/18-П-1-В (артикул 6971) — цилиндрический малогабаритный герметичный переходник, или соединитель, предназначенный для внутреннего монтажа в электронной аппаратуре. Изделие относится к категории ОНЦ и применяется для герметичного соединения контактов через стенку корпуса.

Переходники серии ОНЦ-БГ-3 используются в электро-, радио- и контрольно-измерительных приборах. Конструкция имеет фланцевое крепление, что позволяет надёжно фиксировать переходник на корпусе и обеспечивать герметичность в месте выхода электрических цепей. Изделие подходит для ручной сборки аппаратуры по ГОСТ РВ 20.39.414.1.

Подтверждённые особенности

Переходник рассчитан на работу в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока при напряжении до 700 В (амплитудное значение). Рабочий ток на контакт зависит от диаметра контакта и составляет:

для контакта диаметром 1 миллиметр — от 3 до 9 ампер;
для контакта диаметром 1,5 миллиметра — от 8 до 15 ампер;
для контакта диаметром 2 миллиметра — от 12 до 14 ампер.

Максимальный ток на одиночный контакт диаметром 2 миллиметра достигает 35 ампер. Изделие обеспечивает класс защиты IP67.

Герметичность подтверждается работой при перепаде давления до 0,1 МПа: утечка воздуха не превышает 0,05 литра в час, а остаточное давление составляет 1,33·10-10 Па.

В конструкции предусмотрена приборная часть с золотым покрытием контактов, выполненным по ТУ бР0.364.063. Переходник выдерживает механический удар с ускорением до 10 000 метров на секунду в квадрате, а также вибрационные нагрузки и повышенные температуры. Максимально допустимая температура определяется как сумма рабочей температуры среды и перегрева контактов.

Применение

ОНЦ-БГ-3-7/18-П-1-В применяется при внутреннем монтаже электроники, когда требуется герметичный вывод электрических цепей через стенку корпуса. Типовые области использования — электронные, радиотехнические и контрольно-измерительные приборы, где важны малые габариты, фланцевое крепление и стабильная герметичность.

Благодаря классу защиты IP67 и стойкости к вибрации и ударам переходник подходит для аппаратуры, работающей в условиях повышенных механических и температурных нагрузок. Монтаж выполняется вручную, что соответствует требованиям ГОСТ РВ 20.39.414.1 к сборке подобных изделий.

Комплектация и сведения о товаре

Название: ОНЦ-БГ-3-7/18-П-1-В. Артикул: 6971. Категория: ОНЦ. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Иные характеристики, включая страну производства, гарантийные условия, сертификаты и точный состав комплекта поставки, в приведённых данных не содержатся.
