Назначение

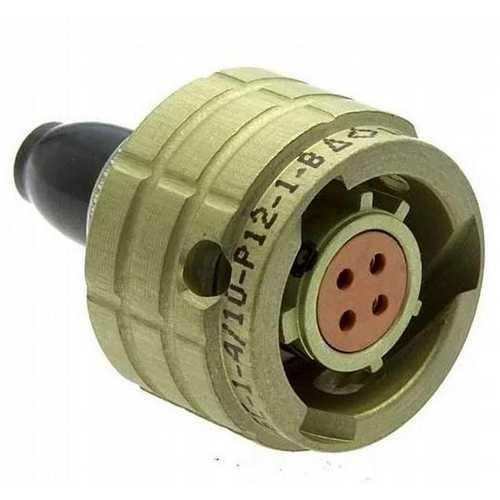

ОНЦ-БГ-3-4/14П-1-В «5» — цилиндрический малогабаритный герметичный электрический переходник (разъём) для внутреннего монтажа в электронике. Изделие предназначено для надёжного соединения электрических цепей в различных приборах, включая радио- и контрольно-измерительную аппаратуру.

Переходники типа ОНЦ-БГ-3 применяются в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока с амплитудным напряжением до 700 В. Конструкция обеспечивает герметичность и надёжность соединения в сложных условиях эксплуатации.

Подтверждённые особенности

• Количество контактов — 4 (цифра «4» в маркировке указывает на это).
• Диаметр корпуса — условный размер 14 мм (обозначение «14П»).
• Рабочий ток на контакт — до 9–14 А в зависимости от диаметра контакта (для контактов диаметром 1–2 мм).
• Исполнение — всеклиматическое «В», рассчитанное на широкий диапазон температур и условий эксплуатации.
• Покрытие контактов — золото.
• Приемка — «5».
• Соответствие — ТУ бРО.364.063.

Применение

Разъёмы данного типа широко применяются в промышленной электронике, измерительных приборах и оборудовании, где требуется компактность и герметичность соединений. Переходник устанавливается методом внутреннего монтажа, что позволяет использовать его в составе блоков и модулей радиоэлектронной аппаратуры.

Благодаря всеклиматическому исполнению изделие сохраняет рабочие характеристики при эксплуатации в разных температурных и климатических условиях. Герметичная конструкция защищает контактную группу от воздействия внешней среды, что особенно важно для аппаратуры, работающей в жёстких условиях.

Четырёхконтактная схема делает переходник удобным для подключения цепей питания и сигнальных линий одновременно. Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при многократных сочленениях.

Ключевые характеристики

1. Тип изделия — цилиндрический малогабаритный герметичный электрический переходник (разъём) для внутреннего монтажа.
2. Число контактов — 4.
3. Условный диаметр корпуса — 14 мм.
4. Рабочий ток на контакт — до 9–14 А.
5. Амплитудное напряжение — до 700 В.
6. Частота переменного тока — до 3 МГц.
7. Исполнение — всеклиматическое «В».
8. Покрытие контактов — золото.
9. Приемка — «5».
10. Технические условия — бРО.364.063.

Область использования

Изделие востребовано в промышленной электронике, контрольно-измерительной аппаратуре, радиоэлектронных устройствах и оборудовании, где предъявляются требования к компактности, герметичности и надёжности электрических соединений. Переходник подходит для монтажа внутри корпусов приборов, блоков и модулей.

Артикул товара — 6968. Категория — ОНЦ.
