Назначение соединителя

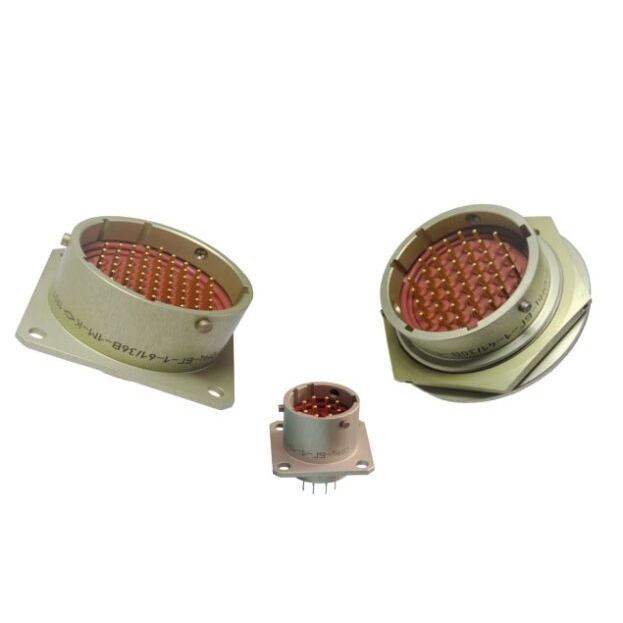

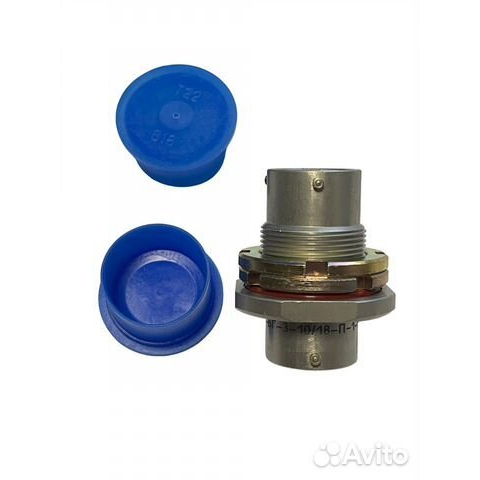

Соединитель ОНЦ-БГ-3-41/30-П-1-В «5» (артикул 6969) относится к категории ОНЦ и представляет собой цилиндрический малогабаритный герметичный переходник. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Конструкция обеспечивает герметичность соединения, что позволяет применять переходник в составе ответственных электротехнических и радиоэлектронных узлов, где требуется надёжная изоляция контактов от внешней среды.

По типу исполнения соединитель является низкочастотным малогабаритным герметичным переходником цилиндрической формы. Номер разработки — 3, условный размер корпуса — 30, конструктивное исполнение соответствует приборной части. Позиция установки изолятора — нормальное положение. Изделие выпускается во всеклиматическом исполнении, что подтверждается наличием буквы «В» в обозначении. Приёмка изделия — «5».

Подтверждённые технические характеристики

Ниже приведены эксплуатационные и электрические параметры соединителя, заявленные изготовителем и подтверждённые в технической документации на изделие.

• Количество контактов — 41.
• Условный размер корпуса — 30.
• Конструктивное исполнение — приборная часть.
• Позиция установки изолятора — нормальное положение (отсутствие буквы в обозначении).
• Всеклиматическое исполнение — да (индекс «В»).
• Максимальное рабочее напряжение — 700 В.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — не менее 3000 часов.
• Приёмка — «5».

Рабочий ток на контакт зависит от диаметра контактной пары. Для контактов диаметром 1 мм рабочий ток составляет от 3 до 9 А, для контактов диаметром 1,5 мм — от 8 до 15 А, для контактов диаметром 2 мм — от 12 до 14 А.

Максимальный ток на одиночный контакт также определяется его диаметром: для контакта 1 мм он равен 11 А, для контакта 1,5 мм — 20 А, для контакта 2 мм — 35 А.

Сопротивление контактов нормируется в зависимости от диаметра: для контактов 1 мм — не более 10 мОм, для контактов 1,5 мм — не более 5 мОм, для контактов 2 мм — не более 3,2 мОм.

Особенности конструкции и применения

Герметичное исполнение переходника позволяет использовать его в условиях повышенной влажности, воздействия пыли и других неблагоприятных факторов внешней среды. Всеклиматическое исполнение «В» подтверждает пригодность изделия к эксплуатации в различных климатических зонах без дополнительной защиты. Малогабаритный цилиндрический корпус упрощает компоновку внутри приборов и блоков, где требуется компактное размещение соединительных узлов.

Изделие применяется для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока. Наличие 41 контакта позволяет передавать одновременно несколько сигналов или питающих линий через один соединитель, что сокращает количество отдельных разъёмных соединений в схеме. Переходник относится к приборной части, то есть предназначен для установки на корпусе прибора или внутри него.

Ресурсные характеристики — 500 циклов сочленения-расчленения и минимальная наработка не менее 3000 часов — определяют область применения изделия в аппаратуре, рассчитанной на длительную эксплуатацию с ограниченным числом коммутаций. Приёмка «5» указывает на соответствие изделия повышенным требованиям к качеству и надёжности.

Производитель в предоставленных данных не указан. Комплектация, страна производства, гарантийные условия и сведения о сертификатах в приведённой информации отсутствуют, поэтому не приводятся.
