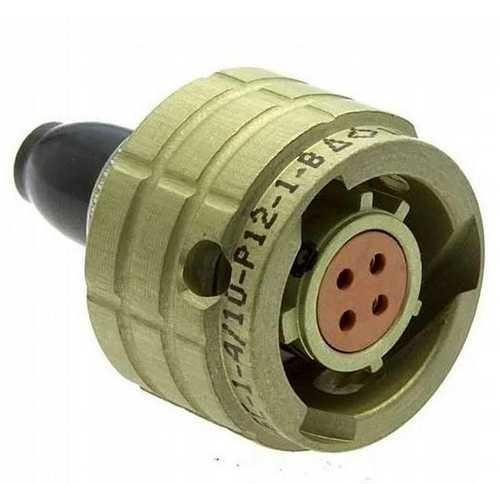

Назначение соединителя ОНЦ-БГ-3-32/33-П-1-В

Соединитель ОНЦ-БГ-3-32/33-П-1-В представляет собой цилиндрический малогабаритный герметичный переходник, предназначенный для внутреннего монтажа в электрических цепях. Изделие применяется для коммутации электрических соединений внутри приборов и блоков, где требуется компактная и герметичная конструкция. Соединитель способен работать как с постоянным, так и с переменным током частотой до 3 МГц, а также с импульсными токами. Такая универсальность делает его пригодным для использования в различных радиоэлектронных и электротехнических устройствах.

Конструкция и условное обозначение

Соединители серии ОНЦ-БГ выпускаются в различных вариантах исполнения, которые обозначаются условными символами. В обозначении ОНЦ-БГ-3-32/33-П-1-В зашифрованы тип соединителя, количество контактов (32 или 33), конструктивное исполнение и климатическое исполнение.

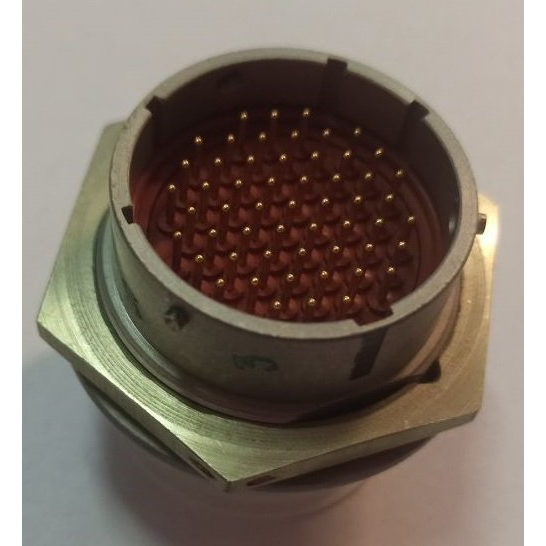

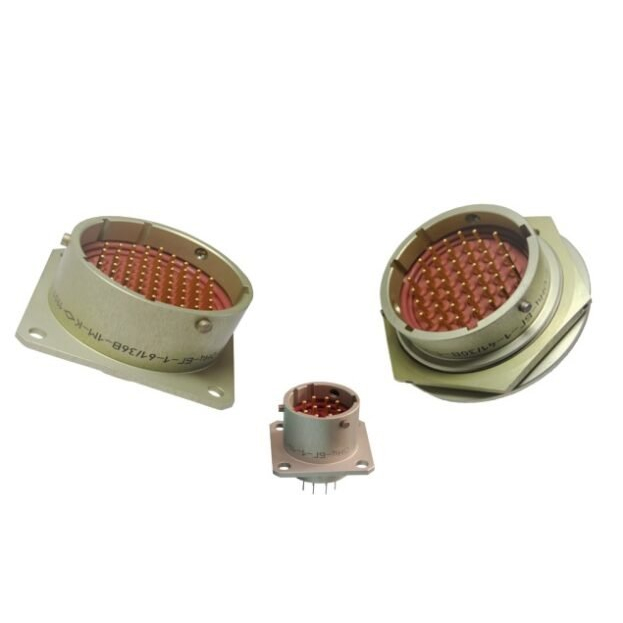

Переходник оснащён байонетным соединением, которое обеспечивает быструю и надёжную фиксацию ответных частей. Конструкция включает приборную часть с фланцем, крепящимся к стенке прибора с помощью специальной гайки. Такой способ монтажа позволяет обеспечить герметичность в месте установки и защитить внутренние цепи от воздействия внешней среды.

Электрические параметры

Рабочий ток на каждый контакт соединителя зависит от диаметра используемого провода. Для провода диаметром 1 мм допустимый ток составляет от 3 А до 9 А. Для провода диаметром 1,5 мм — от 8 А до 15 А. Для провода диаметром 2 мм — от 12 А до 14 А.

Максимальное рабочее напряжение соединителя составляет 700 В для постоянного тока, а также амплитудное значение переменного тока. Сопротивление контактов не превышает 10 мОм для провода диаметром 1 мм и до 3,2 мОм для провода диаметром 2 мм. Эти характеристики обеспечивают стабильную передачу сигнала и минимизацию потерь в электрических цепях.

Условия эксплуатации и надёжность

Соединители ОНЦ-БГ-3-32/33-П-1-В рассчитаны на эксплуатацию в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие выдерживает воздействие высокой влажности — до 100 процентов при температуре плюс 35 градусов Цельсия.

Устройство устойчиво к вибрационным нагрузкам с частотой от 1 Гц до 5000 Гц, а также способно переносить механические удары с ускорением до 5000 метров на секунду в квадрате. Долговечность соединителя характеризуется минимальной наработкой не менее 3000 часов и сроком сохраняемости до 15 лет.

Области применения

Благодаря своим характеристикам соединитель ОНЦ-БГ-3-32/33-П-1-В находит применение в различных областях:

• Внутренний монтаж электрических цепей в приборах и аппаратуре.
• Коммутация цепей постоянного и переменного тока частотой до 3 МГц.
• Работа с импульсными токами в радиоэлектронных устройствах.
• Эксплуатация в условиях повышенной влажности и широкого температурного диапазона.
• Применение в составе оборудования, подверженного вибрациям и механическим ударам.

Соединитель обеспечивает надёжное соединение и герметичность, что особенно важно для аппаратуры, работающей в сложных климатических и механических условиях. Артикул изделия — 6967, категория — ОНЦ.
