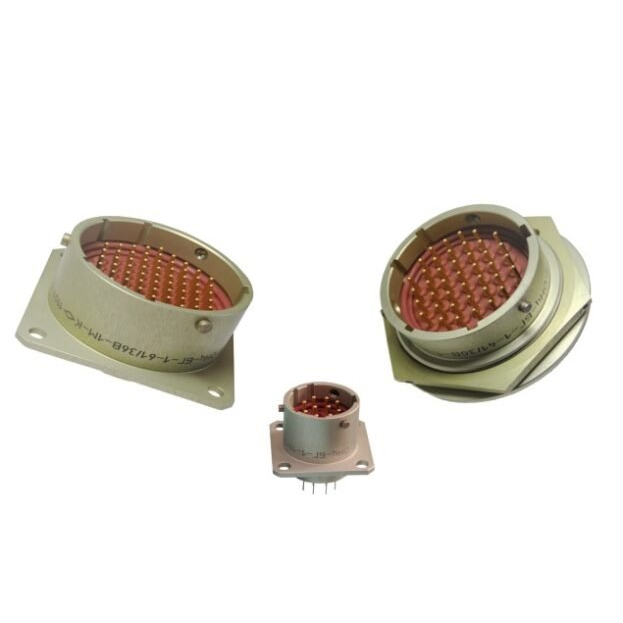

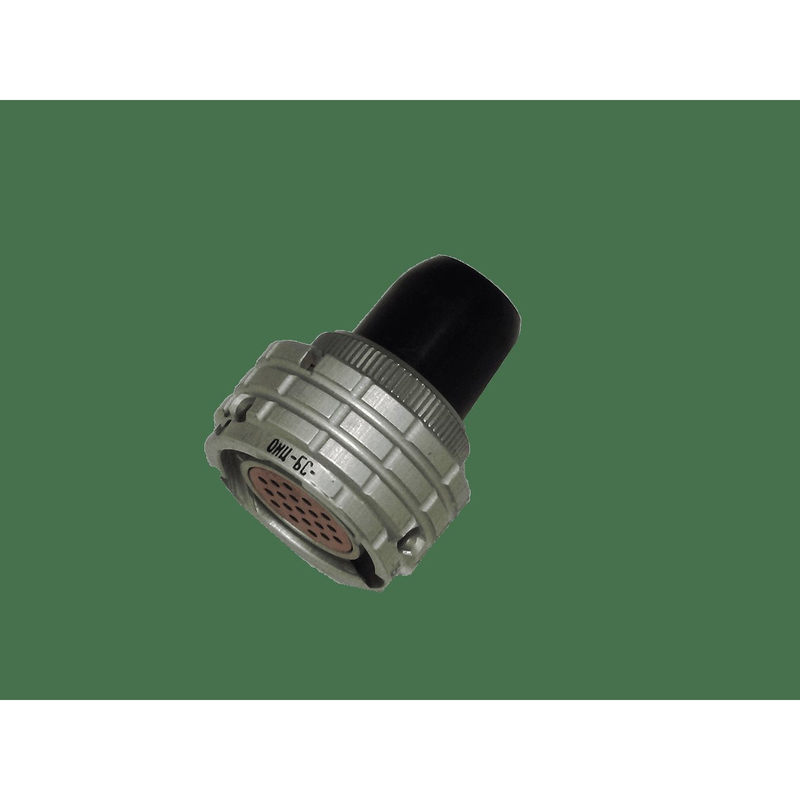

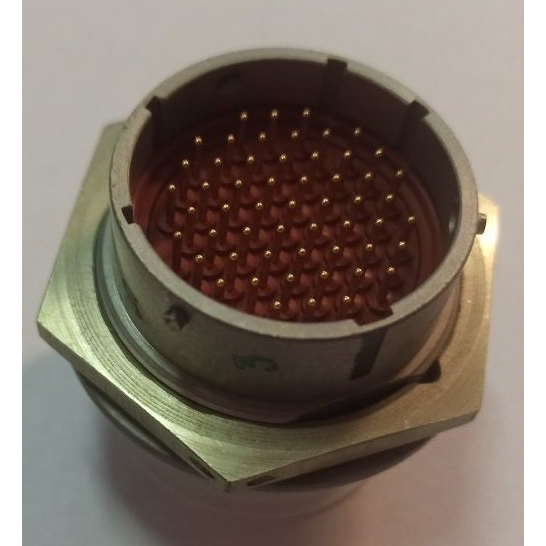

Назначение соединителя ОНЦ-БГ-3-19/27-П-1-А-В

Соединитель ОНЦ-БГ-3-19/27-П-1-А-В представляет собой малогабаритный герметичный цилиндрический переходник, предназначенный для использования в низкочастотных электрических цепях. Изделие относится к категории ОНЦ и разрабатывается в соответствии с требованиями ГОСТ. Основное назначение данного переходника — обеспечение надёжного электрического соединения между приборной частью и ответной частью разъёма в составе низкочастотных трактов передачи сигнала и питания.

Конструктивное исполнение «П» обозначает переходник, то есть изделие предназначено для стыковки двух частей соединителя, одна из которых является приборной. Герметичность корпуса позволяет применять переходник в условиях повышенной влажности, а также там, где требуется защита контактной группы от внешней среды. Всеклиматическое исполнение «В» подтверждает устойчивость изделия к различным климатическим условиям эксплуатации.

Подтверждённые особенности и технические характеристики

Соединитель ОНЦ-БГ-3-19/27-П-1-А-В имеет 19 контактов и условный размер корпуса 27. Угловое положение поляризующих шпонок обозначено индексом «а», что указывает на определённое положение изолятора и исключает неверную стыковку частей соединителя. Ниже приведены основные электрические параметры изделия.

• Тип соединителя: ОНЦ-БГ — переходник цилиндрический низкочастотный малогабаритный герметичный.
• Количество контактов: 19.
• Условный размер корпуса: 27.
• Конструктивное исполнение: переходник (П) с приборной частью.
• Угловое положение поляризующих шпонок: а.
• Всеклиматическое исполнение: В.
• Максимальное рабочее напряжение: до 700 В постоянного тока или амплитудного значения переменного тока.
• Количество сочленений-расчленений: до 500.

Рабочий ток на каждый контакт зависит от диаметра контакта. Для контактов диаметром 1 мм рабочий ток составляет от 3 А до 9 А. Для контактов диаметром 1,5 мм — от 8 А до 15 А. Для контактов диаметром 2 мм — от 12 А до 14 А.

Максимальный ток на одиночный контакт также определяется его диаметром: для диаметра 1 мм он составляет 11 А, для диаметра 1,5 мм — 20 А, для диаметра 2 мм — 35 А.

Сопротивление контактов

Величина переходного сопротивления контактной пары нормируется в зависимости от диаметра контакта. Для контактов диаметром 1 мм сопротивление составляет не более 10 мОм. Для контактов диаметром 1,5 мм — не более 5 мОм. Для контактов диаметром 2 мм — не более 3,2 мОм. Такие значения обеспечивают стабильность электрического соединения при передаче сигнала и питающего тока в низкочастотных цепях.

Применение и условия эксплуатации

Соединитель ОНЦ-БГ-3-19/27-П-1-А-В применяется в низкочастотных электрических цепях в составе электронной и электротехнической аппаратуры. Малогабаритное исполнение и герметичная конструкция позволяют использовать переходник в приборах, где к соединителям предъявляются требования по компактности и защите от воздействия окружающей среды.

Всеклиматическое исполнение «В» означает, что изделие сохраняет работоспособность в различных климатических условиях, что расширяет область его применения по сравнению с соединителями, предназначенными только для отапливаемых помещений. Ресурс по количеству сочленений-расчленений — до 500 циклов — определяет допустимое число стыковок и расстыковок в течение срока службы изделия.

При монтаже важно учитывать угловое положение поляризующих шпонок, обозначенное индексом «а», поскольку оно задаёт определённую ориентацию изолятора и исключает неправильное соединение частей переходника. Соблюдение этого требования обеспечивает правильную коммутацию всех 19 контактов и надёжную работу соединителя в составе низкочастотного тракта.

Артикул изделия — 6966. Соединитель относится к категории ОНЦ. Производитель в предоставленных данных не указан.
