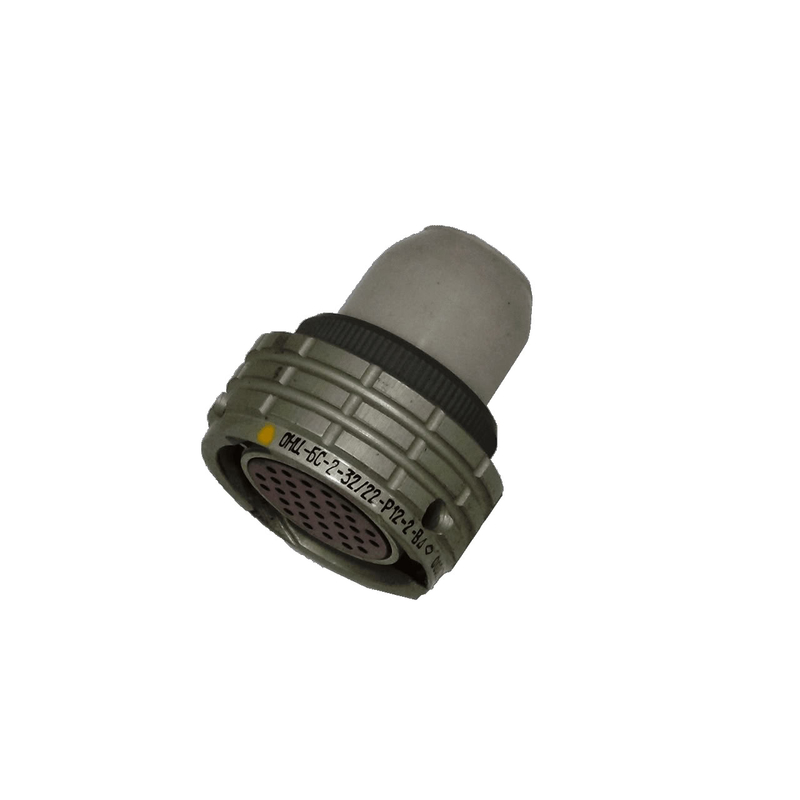

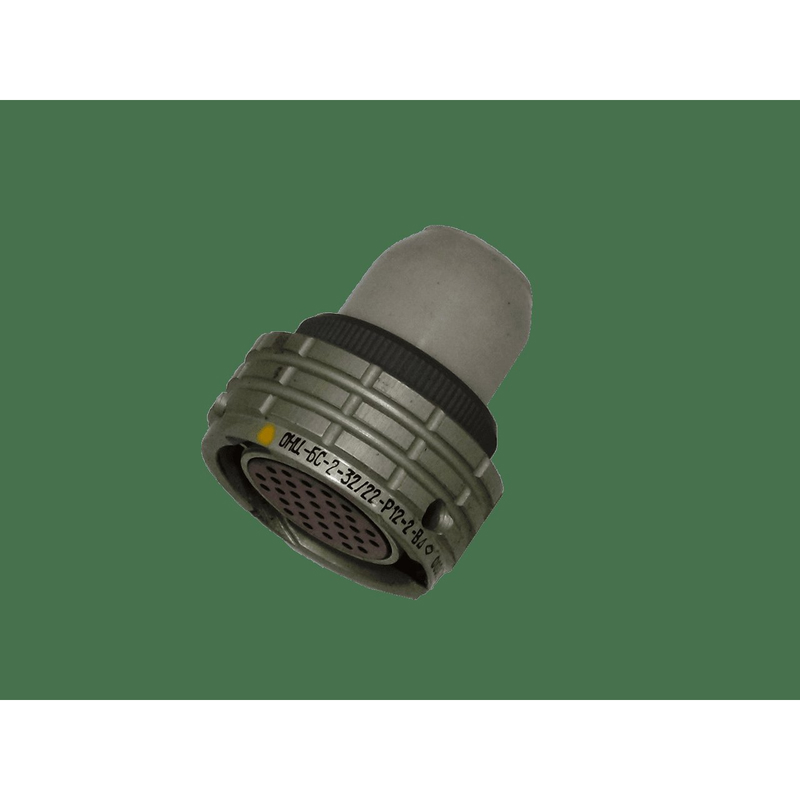

Назначение соединителя ОНЦ-БC-2-32/22-Р12-1-В

ОНЦ-БC-2-32/22-Р12-1-В — цилиндрический низкочастотный соединитель серии ОНЦ-БС-2, предназначенный для электрического соединения цепей постоянного, переменного и импульсного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и приборных соединений, где требуется надёжная передача сигнала и питания между блоками аппаратуры.

Конструкция соединителя включает герметичную приборную вилку и негерметичную кабельную розетку. Такое сочетание позволяет монтировать одну часть на корпусе прибора, а другую — на кабеле, обеспечивая удобство эксплуатации и обслуживания.

Расшифровка обозначения

Маркировка соединителя содержит полную информацию о его исполнении и технических параметрах. Каждый элемент обозначения имеет строго определённое значение.

• ОНЦ-БС — тип соединителя: цилиндрический низкочастотный.
• 2 — вид покрытия контактов: золото.
• 32 — количество контактов.
• 22 — условный диаметр корпуса.
• Р12 — тип конструкции: кабельная розетка с кожухом.
• 1 — многопозиционная поляризация корпусов.
• В — всеклиматическое исполнение.

Всеклиматическое исполнение означает, что изделие рассчитано на работу в разных климатических зонах и способно выдерживать воздействие повышенной влажности, перепадов температур и других внешних факторов в пределах установленных норм.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие области его применения и допустимые режимы работы.

• Токовая нагрузка на каждый контакт — от 1,5 А до 3,7 А.
• Максимальная суммарная нагрузка на соединитель — от 15 А до 75 А.
• Максимальное рабочее напряжение — 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Сочленение — байонетное.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Устойчивость к вибрации и механическим ударам.

Байонетное сочленение обеспечивает быстрое и надёжное соединение частей разъёма с фиксацией от самопроизвольного размыкания. Низкое переходное сопротивление контактов и высокое сопротивление изоляции подтверждают пригодность изделия для ответственных электрических цепей.

Применение и условия эксплуатации

Соединитель ОНЦ-БC-2-32/22-Р12-1-В применяется в электрических цепях постоянного, переменного и импульсного токов с частотой до 3 МГц. Благодаря герметичной приборной вилке и негерметичной кабельной розетке он подходит для различных условий эксплуатации, включая установку на подвижных объектах и в аппаратуре, подверженной вибрационным нагрузкам.

Тридцать два контакта с золотым покрытием позволяют организовать многопроводную линию связи в одном компактном разъёме. Многопозиционная поляризация корпусов исключает неправильное сочленение частей. Изделие востребовано в приборостроении, системах управления, измерительной технике и других областях, где требуется надёжное низкочастотное соединение.

Ключевые особенности

• Цилиндрический низкочастотный соединитель серии ОНЦ-БС-2.
• 32 контакта с покрытием из золота.
• Байонетное сочленение с многопозиционной поляризацией.
• Всеклиматическое исполнение с рабочим диапазоном температур от минус 60 до плюс 85 градусов Цельсия.
• Рабочее напряжение до 250 В и токовая нагрузка на контакт от 1,5 А до 3,7 А.
• Сопротивление контактов не более 5 мОм, сопротивление изоляции не менее 5000 МОм.

Артикул изделия — 7281. Соединитель относится к категории ОНЦ и поставляется в виде комплекта, включающего герметичную приборную вилку и негерметичную кабельную розетку с кожухом.
