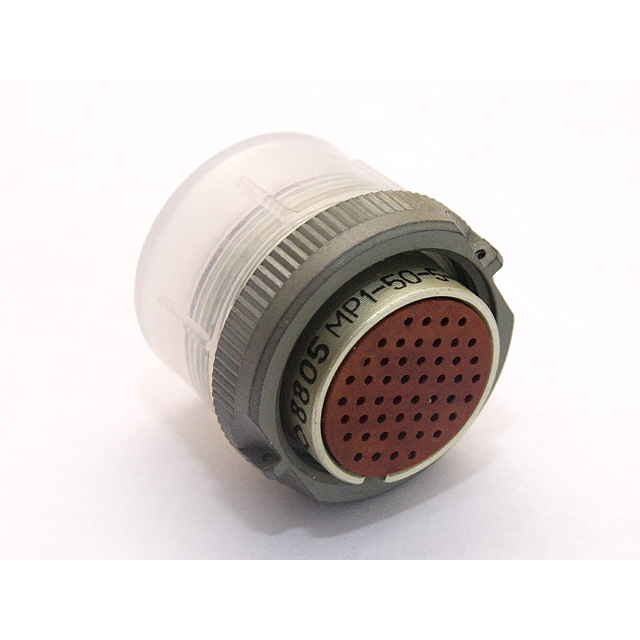

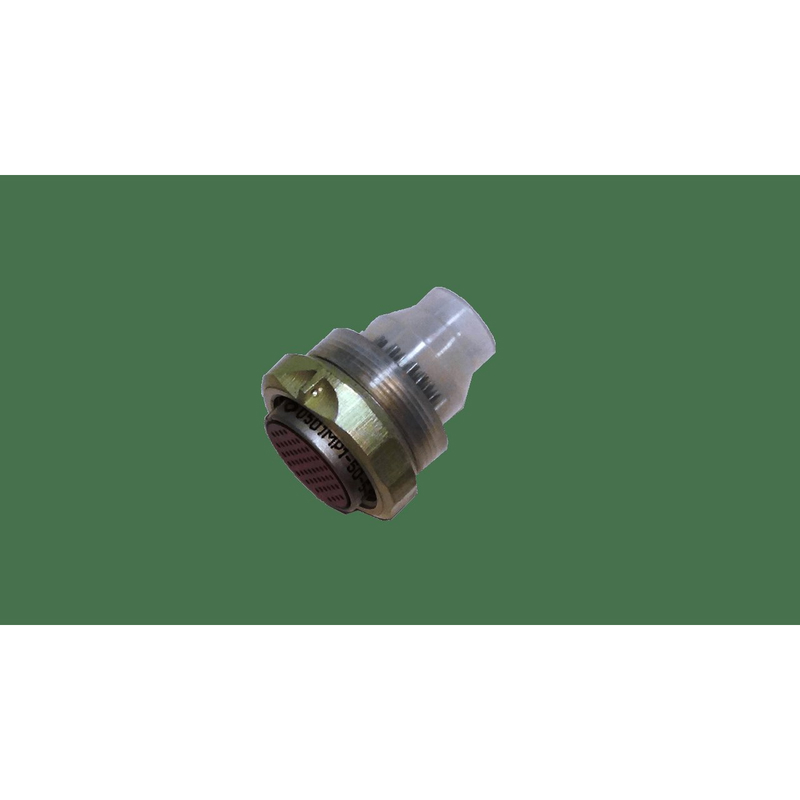

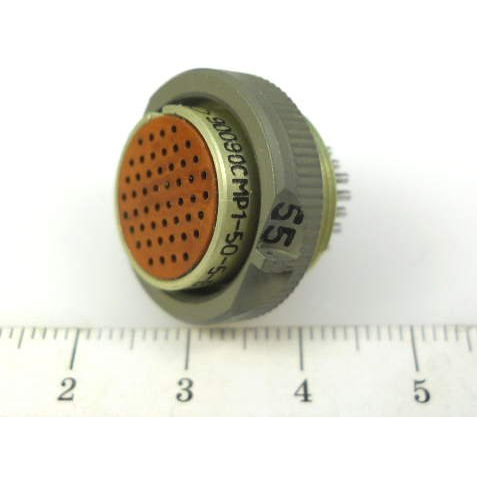

МР1‑50‑5В «ОС» — это микроминиатюрный герметичный цилиндрический соединитель ряда МР1, выполненный в виде розетки кабельного исполнения, предназначенной для внутреннего объемного монтажа в электрических цепях различного назначения.

Назначение и область применения

Этот соединитель применяется во всеклиматическом исполнении (буква «В») в электро‑, радио‑ и контрольно‑измерительных приборах, а также в других устройствах, где требуется надежное соединение цепей постоянного, переменного тока (частотой до примерно 3 МГц) и импульсных сигналов. Обычно используется внутри оборудования, где соединитель заводится в корпус и защищается панелью или кожухом («ОС» обычно указывает на особое исполнение или условное обозначение, связанное с конкретным конструктивом или заказчиком).

Основные характеристики

• Количество контактов — 50, размещённых в цилиндрическом карболитовом основании в металлическом или пластмассовом корпусе.

• Максимальный рабочий ток разъёма — порядка 25 А, при этом ток на один контакт обычно не превышает 3 А (в зависимости от условий эксплуатации и режима нагрузки).

• Рабочее напряжение — до примерно 150 В, сопротивление контактов не более 10 мОм (0,01 Ом), изоляция — не менее 1000 МОм.

Конструкция и маркировка

Буква «5» в обозначении указывает на розетку кабельную с резьбовым сочленением и серебряным покрытием контактов; сами контакты, как правило, имеют диаметр около 0,6 мм. Соединитель рассчитан на многократные соединения–разъединения вручную, с фиксацией по резьбе гайки и корпуса, что повышает надёжность и вибропрочность.
