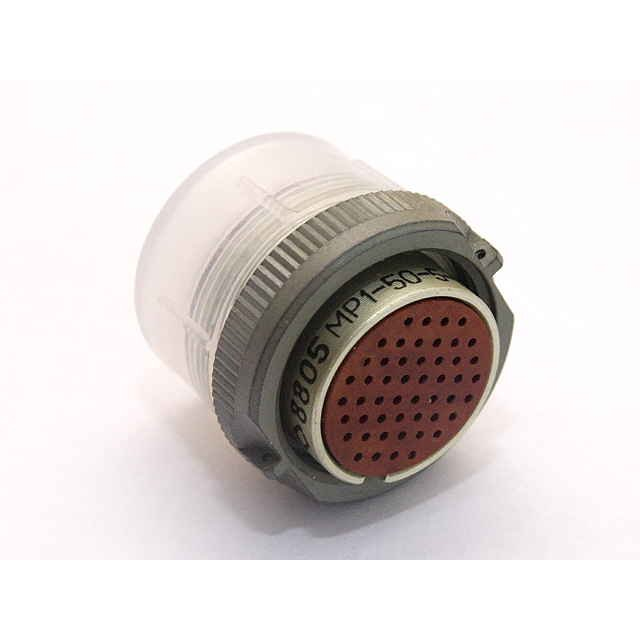

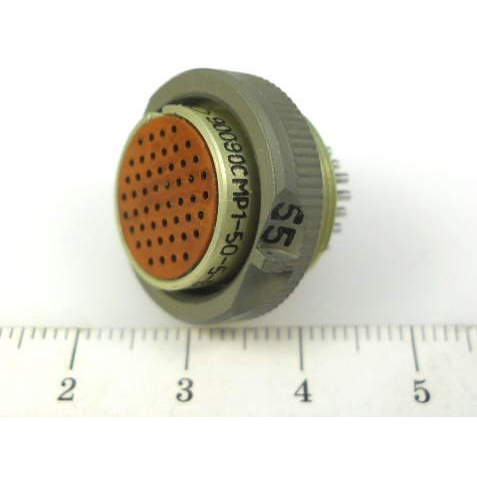

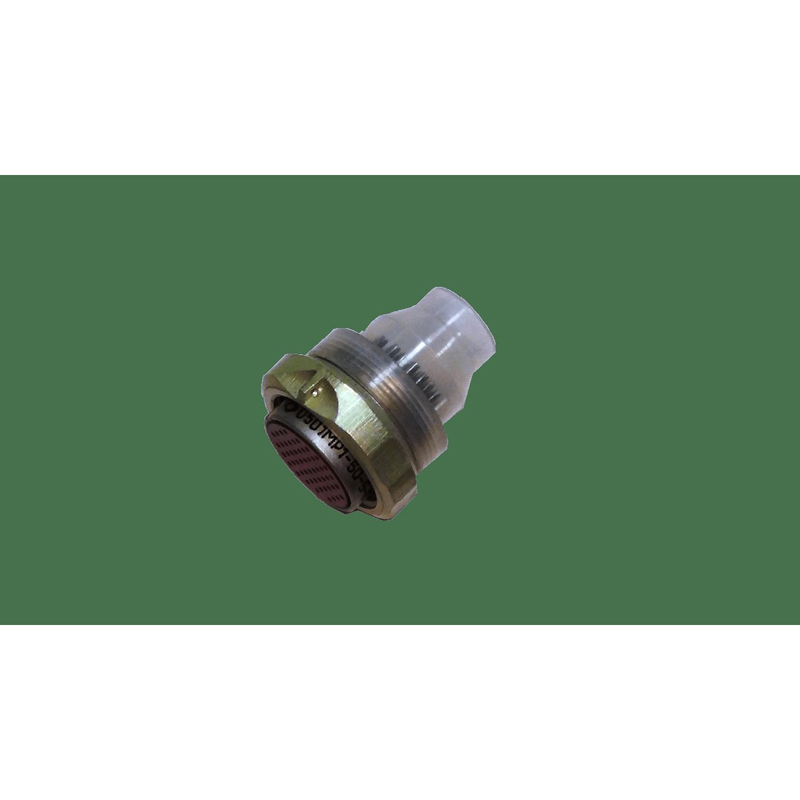

МР1-50-5В 84г «ОС»

Цена: ПОД ЗАКАЗ

В наличии: 159 шт.

Технические характеристики

МР1-50-5В «ОС»

МР1-50-5В «ОС» — это микроминиатюрный герметичный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока во всеклиматическом исполнении.

Назначение

Он используется для внутреннего монтажа в различных устройствах, где требуется надежное соединение с высоким уровнем защиты от внешних воздействий.

Основные характеристики

Количество контактов: 50 шт.
Максимальный ток на контакт: 3 А, на соединитель — до 25 А.
Максимальное рабочее напряжение: 150 В.
Сопротивление контактов: не более 10 МОм.
Способ монтажа: пайка, поляризация корпуса — одношпоночная.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 147 м/с²), механические удары (до 1471 м/с²), линейные нагрузки (490 м/с²), повышенную влажность (98% при +35 °C), пониженное давление (1,3·10⁻⁴ Па) и температуры от -60 до +85 °C (с учетом перегрева до +105 °C).

Минимальная наработка: 5000 часов.

Эта розетка кабельная (без кожуха в варианте «ОС») имеет покрытие контактов серебром и соответствует ТУ ГЕ0.364.184ТУ.

Описание

МР1-50-5В

МР1-50-5В: особенности и применение высокочастотного разъёма

МР1-50-5В — коаксиальный радиочастотный разъём, предназначенный для соединения элементов кабельных линий и аппаратуры в системах передачи ВЧ- и СВЧ-сигналов. Конструкция обеспечивает стабильный электрический контакт, согласование тракта с волновым сопротивлением 50 Ом и удобное подключение коаксиального кабеля.

Разъёмы этого типа применяются в измерительной технике, средствах связи, радиолокационных комплексах, антенно-фидерных устройствах, лабораторных стендах и промышленной электронике. Они востребованы там, где важны предсказуемые параметры сигнала, механическая надёжность соединения и устойчивость к внешним воздействиям.

Назначение МР1-50-5В

Основная задача разъёма МР1-50-5В — передавать высокочастотный сигнал между кабелем, прибором или отдельными узлами радиоэлектронной системы с минимальными потерями и отражениями. Волновое сопротивление 50 Ом соответствует распространённому стандарту для ВЧ-трактов, поэтому изделие может использоваться в оборудовании, рассчитанном на данный импеданс.

При выборе компонентов для коаксиального тракта важно соблюдать единый номинал волнового сопротивления. Использование 50-омных разъёмов вместе с совместимыми кабелями и устройствами помогает поддерживать согласование линии, снижать коэффициент отражения и сохранять качество передаваемого сигнала.

Конструктивные особенности

МР1-50-5В относится к разъёмам, рассчитанным на работу в радиочастотных цепях. Его конструкция обычно включает корпус, центральный контакт, изоляционный элемент и узел фиксации кабеля. Каждый компонент влияет на рабочие характеристики соединения:

Корпус защищает внутренние элементы и обеспечивает механическую прочность.
Центральный контакт передаёт полезный сигнал в коаксиальном тракте.
Диэлектрик поддерживает точное взаимное расположение проводников.
Кабельное крепление уменьшает риск повреждения соединения при вибрациях, изгибах и регулярной эксплуатации.
Резьбовое или иное предусмотренное конструкцией соединение помогает надёжно фиксировать ответную часть.

Точное соответствие разъёма параметрам кабеля имеет принципиальное значение. Неправильно подготовленный кабель, нарушение геометрии центральной жилы или экранирующей оплётки способны ухудшить характеристики линии даже при использовании качественных радиочастотных компонентов.

Где используется разъём

Разъём МР1-50-5В применяется в различных направлениях радиоэлектроники и связи:

В измерительных комплексах для подключения генераторов, анализаторов, датчиков и испытательных модулей.
В антенных системах, фидерных линиях и радиопередающем оборудовании.
В аппаратуре профессиональной и специальной радиосвязи.
В системах контроля, телеметрии и передачи данных.
В производственном оборудовании, где используются ВЧ-сигналы.
В лабораторных установках для настройки, тестирования и ремонта радиоэлектронных устройств.

Благодаря 50-омному исполнению МР1-50-5В подходит для построения согласованных трактов, используемых в широком спектре задач — от стендовых измерений до эксплуатации оборудования в составе сложных технических систем.

На что обратить внимание при подборе

При подборе разъёма МР1-50-5В необходимо учитывать не только его обозначение, но и параметры конкретной линии. Важными критериями являются тип и наружный диаметр коаксиального кабеля, способ монтажа, исполнение ответной части, рабочий диапазон частот, условия эксплуатации и требования к герметичности либо вибростойкости.

Перед монтажом следует проверить совместимость всех элементов соединения. Центральная жила должна быть ровно зафиксирована, экран кабеля — качественно соединён с корпусом, а изоляция не должна иметь повреждений. Аккуратная разделка кабеля особенно важна для высокочастотных систем: даже небольшое отклонение может изменить электрические параметры участка тракта.

Значение для ВЧ-оборудования

МР1-50-5В остаётся практичным решением для создания надёжных коаксиальных соединений с волновым сопротивлением 50 Ом. Правильно подобранный и установленный разъём способствует устойчивой передаче сигнала, снижению потерь и долговечной работе радиоэлектронной аппаратуры.

Использование совместимых компонентов, соблюдение требований к монтажу и контроль состояния соединений позволяют сохранить характеристики ВЧ-тракта на протяжении всего срока эксплуатации оборудования.
