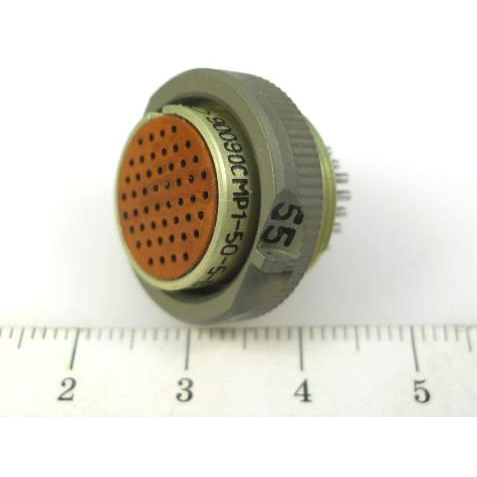

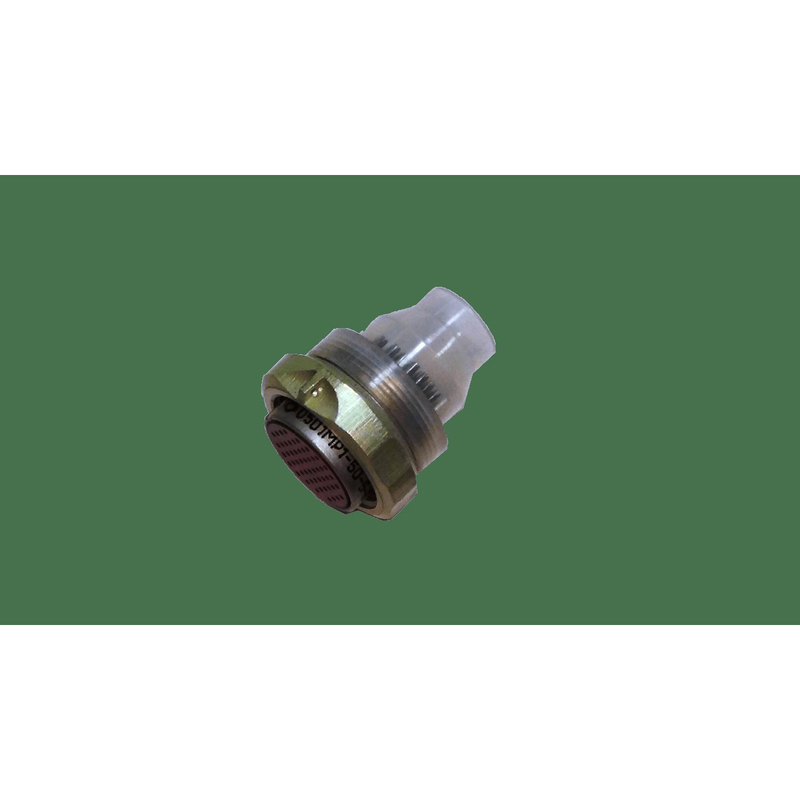

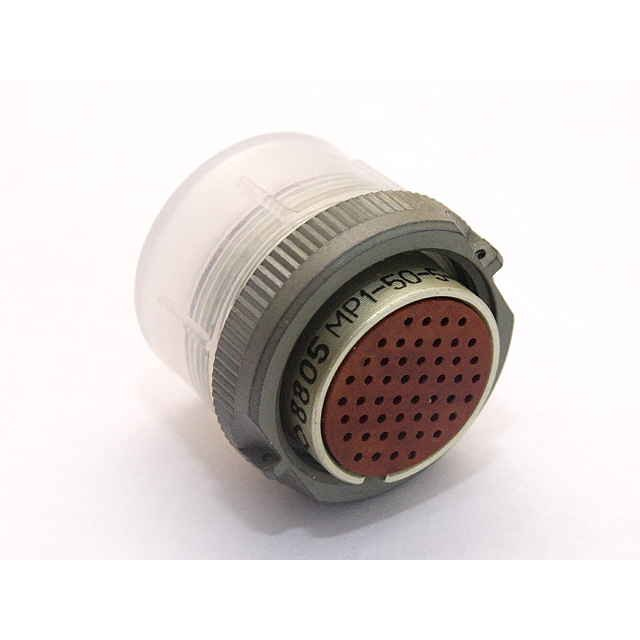

МР1-50-5В «ОС» — это микроминиатюрный герметичный цилиндрический разъём кабельного типа (розетка) всеклиматического исполнения, предназначенный для надёжного соединения электрических цепей.

Назначение

Он используется во внутренних электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока для пайки при монтаже. Разъём подходит для эксплуатации в широком диапазоне условий: от пониженного давления (1,3·10⁻⁴ Па) до повышенной влажности (98% при +35 °С) и вибраций (1–5000 Гц).

Характеристики

Разъём имеет 50 контактов с токовой нагрузкой до 25 А на соединитель (3 А на контакт), максимальное рабочее напряжение 150 В и сопротивление контактов не более 10 мОм. Сопротивление изоляции — не менее 1000 МОм, поляризация корпуса — одношпоночная.

Конструкция

В маркировке «5» обозначает розетку кабельную резьбового сочленения с серебряными контактами, корпус из карболита или металла/пластика с фиксацией гайкой. Производится в России по ТУ (например, ГЭ0.364.184 ТУ).
