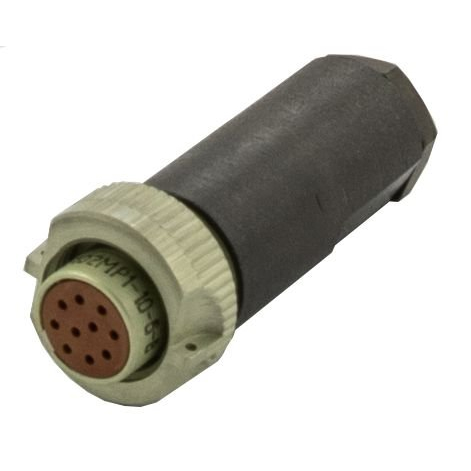

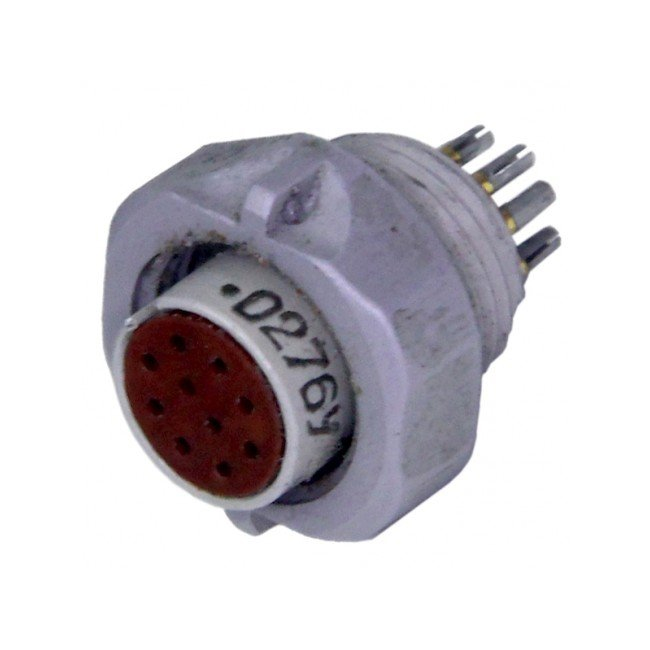

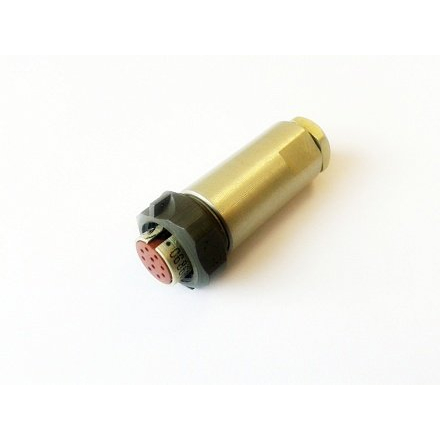

МР1-10-6-В 2007г «5»

Цена:

3300 ₽

В наличии: 1 шт.

Технические характеристики

МР1-10-6-В «5» — это микроминиатюрный низкочастотный цилиндрический герметичный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он состоит из вилки (приборной, герметичной или негерметичной) и кабельной розетки, с возможностью установки кожуха (металлического или пластмассового), резьбовым или врубным соединением и одношпоночной поляризацией корпусов.

Соединитель используется для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.184.ТУ, устойчив к вибрациям, ударам и экстремальным условиям. Маркировка «5» указывает на вид приемки (ВП, ПЗ — военные приемки), что обеспечивает повышенную надежность в спецприменениях.

Количество контактов: 10.
Сопротивление контактов: не более 10 мОм.
Сопротивление изоляции: не менее 1000 МОм (в нормальных условиях).
Максимальная токовая нагрузка: 3 А на контакт, 5 А суммарно.
Рабочее напряжение: до 150 В (амплитудное).
Рабочая температура: от -60 до +85 °C (с перегревом контактов до +105 °C).

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, 147 м/с²), механические удары (до 1471 м/с² одиночные, 343 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па. Покрытие контактов — серебро или золото, монтаж — пайкой под объемный или печатный монтаж.

МР1 — тип (микроминиатюрный); 10 — общее число контактов; 6 — конструктивное исполнение (розетка кабельная с кожухом); В — всеклиматическое. Обеспечивает минимум 5000 часов наработки и 250 циклов сочленений.

Описание

МР1-10-6-В

МР1-10-6-В: герметичная кабельная розетка для надёжных электрических соединений

МР1-10-6-В — микроминиатюрная низкочастотная цилиндрическая кабельная розетка, рассчитанная на внутренний монтаж в цепях постоянного, переменного и импульсного тока. Разъём применяется там, где особенно важны компактность, устойчивость соединения и сохранение электрических характеристик при вибрациях, перепадах температур и повышенной влажности.

Соединитель относится к серии МР1, предназначенной для создания разъёмных соединений в радиоэлектронной, измерительной и промышленной аппаратуре. Модель МР1-10-6-В имеет кабельное исполнение и резьбовой способ сочленения с ответной частью — блочной вилкой МР1-10-2-В.

Назначение МР1-10-6-В

Розетка МР1-10-6-В используется для передачи электрических сигналов и питания в аппаратуре, работающей с постоянным током, переменным током частотой до 3 МГц, а также импульсными сигналами. Герметичное исполнение серии способствует применению соединителей в оборудовании, к которому предъявляются повышенные требования по климатической и механической стойкости.

Благодаря цилиндрической форме корпуса и одношпоночной поляризации разъём помогает обеспечить правильную ориентацию при подключении. Это снижает риск ошибочного сочленения контактов при монтаже, техническом обслуживании и замене кабельных сборок.

Ключевые особенности

Кабельная розетка без кожуха, предназначенная для пайки проводников
Резьбовое соединение с ответной вилкой для надёжной механической фиксации
Миниатюрное цилиндрическое исполнение для компактной аппаратуры
Позолоченные контакты, способствующие стабильному электрическому контакту
Работа в цепях постоянного, переменного до 3 МГц и импульсного тока
Одношпоночная поляризация корпуса
Всеклиматическое исполнение серии МР1.

Технические параметры серии

Для соединителей МР1 указываются следующие базовые эксплуатационные показатели:

Параметр	Значение
Максимальное рабочее напряжение	до 150 В
Допустимый ток на один контакт	до 3 А
Сопротивление контакта	не более 10 мОм
Сопротивление изоляции в нормальных условиях	не менее 1000 МОм
Рабочая температура	от −60 до +85 °C
Частота переменного тока	до 3 МГц
Число циклов сочленения и расчленения	до 250
Минимальная наработка для МР1	5000 часов

Указанные параметры характеризуют серию МР1 в целом; при проектировании устройства необходимо сверять исполнение конкретной розетки, схему контактов и требования конструкторской документации.

Где применяется разъём

МР1-10-6-В подходит для комплектации электронных систем, где требуется соединить кабельную часть с приборным блоком. Такие разъёмы могут использоваться в измерительной технике, устройствах автоматики, средствах связи, контрольно-измерительном оборудовании, промышленной электронике и специализированных радиоэлектронных комплексах.

Например, в измерительном приборе кабель с датчиком может подключаться к блочному модулю через пару «кабельная розетка МР1-10-6-В — приборная вилка МР1-10-2-В». Резьбовая фиксация удерживает соединение при вибрации, а пайка контактов обеспечивает стационарное и электрически стабильное подключение проводников.

Что учитывать при монтаже

При установке МР1-10-6-В важно соблюдать распайку контактов, не допускать перегрева изоляционных элементов во время пайки и исключать механическую нагрузку на места присоединения проводов. Перед подключением следует проверить совместимость с ответной частью, тип сочленения, конструкцию кабеля и фактические электрические нагрузки устройства.

МР1-10-6-В представляет собой практичное решение для компактных разъёмных соединений внутри аппаратуры, где требуется сочетание герметичности, устойчивости к внешним воздействиям и надёжной резьбовой фиксации.
